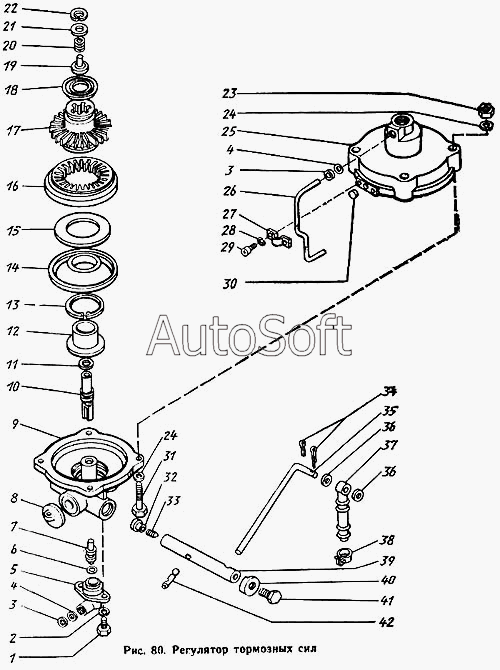

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Регулятор тормозных сил
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3533009 | 1***9 | Комплект запасных частей | |
| 100-3533010 | 1***0 | Регулятор тормозных сил в сборе | |
| 1 | 2***9 | Болт | |
| 2 | 3***2 | Шайба пружинная | |
| 3 | 1***3 | Шайба | |
| 4 | 1***4 | О-образное кольцо | |
| 5 | 1***8 | Колпачок направляющий | |
| 6 | 1***7 | Кольцо | |
| 7 | 1***6 | Поршень | |
| 8 | 1***0 | Клапан | |
| 9 | 1***4 | Корпус нижний в сборе | |
| 10 | 1***4 | Толкатель клапана | |
| 11 | 1***5 | О-образное кольцо | |
| 12 | 1***9 | Направляющая | |
| 13 | 4***2 | Кольцо упорное | |
| 14 | 1***0 | Мембрана в сборе | |
| 15 | 1***9 | Шайба | |
| 16 | 1***8 | Вставка | |
| 17 | 1***0 | Поршень | |
| 18 | 1***8 | Манжета поршня | |
| 19 | 1***2 | Клапан в сборе | |
| 20 | 1***5 | Пружина | |
| 21 | 1***7 | Шайба | |
| 22 | 3***2 | Кольцо упорное | |
| 23 | 2***9 | Гайка | |
| 24 | 3***2 | Шайба пружинная специальная | |
| 25 | 1***0 | Корпус верхний регулятора тормозных сил | |
| 26 | 1***1 | Трубка | |
| 27 | 3***9 | Скоба | |
| 28 | 3***2 | Шайба пружинная | |
| 29 | 2***9 | Винт | |
| 30 | 1***5 | Фильтр | |
| 31 | 3***9 | Болт | |
| 32 | 3***П | Пробка | |
| 33 | 3***9 | Винт | |
| 34 | 2***9 | Шплинт | |
| 35 | 1***2 | Рычаг | |
| 36 | 2***9 | Шайба | |
| 37 | 1***5 | Муфта соединительная | |
| 38 | 3***П | Хомут в сборе | |
| 39 | 1***0 | Вал | |
| 40 | 1***7 | Колпачок | |
| 41 | 2***9 | Болт | |
| 42 | 1***2 | Пята шаровая |
