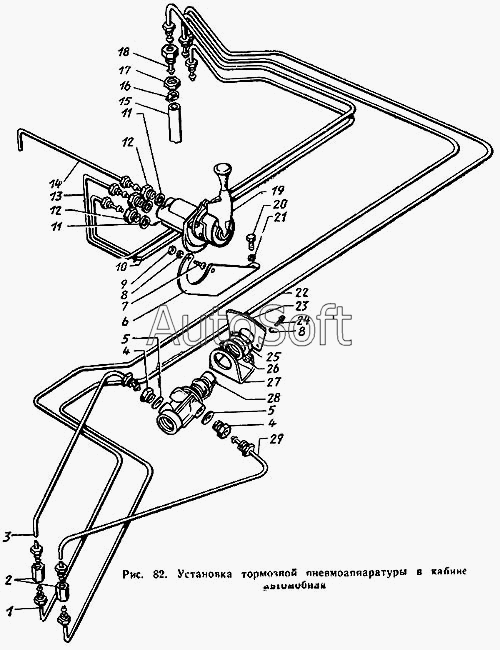

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Установка тормозной пневмоаппаратуры в кабине автомобиля
15
29
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
12
11
11
10
9
8
8
7
6
5
5
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***8 | Трубка от тройного защитного клапана к крану аварийного растормаживания первая | |
| 2 | 3***9 | Штуцер | |
| 3 | 1***0 | Трубка от тройного защитного клапана к крану аварийного растормаживания вторая | |
| 4 | 3***9 | Штуцер ввертной | |
| 5 | 3***П | Шайба | |
| 6 | 1***9 | Кронштейн крепления тормозного крана обратного действия с ручным управлением | |
| 7 | 2***9 | Винт | |
| 8 | 2***2 | Шайба пружинная | |
| 9 | 2***9 | Гайка | |
| 10 | 1***4 | Трубка от двойного защитного клапана к крану стояночного тормоза | |
| 11 | 3***П | Шайба | |
| 12 | 3***9 | Штуцер ввертной | |
| 13 | 1***0 | Трубка от крана стояночного тормоза к ускорительному клапану первая | |
| 14 | 1***8 | Трубка выпуска воздуха из тормозного крана с ручным управлением | |
| 15 | 1***1 | Шланг соединительный | |
| 16 | 3***П | Хомут в сборе | |
| 17 | 2***9 | Гайка | |
| 18 | 3***9 | Штуцер | |
| 19 | 1***0 | Кран тормозной обратного действия с ручным управлением в сборе | |
| 20 | 2***9 | Болт | |
| 21 | 2***2 | Шайба пружинная | |
| 22 | 1***6 | Трубка от крана аварийного растормаживания к двухмагистральному клапану вторая | |
| 23 | 1***7 | Табличка | |
| 24 | 2***9 | Винт | |
| 25 | 1***9 | Гайка крепления крана | |
| 26 | 2***8 | Шайба | |
| 27 | 1***8 | Кронштейн крепления пневматического крана в сборе | |
| 28 | 1***0 | Кран пневматический уст. до 1991 г. (с 1991 г. в конструкции отменен) | |
| 29 | 1***4 | Трубка от крана аварийного растормаживания к двухмагистральному клапану первая |
