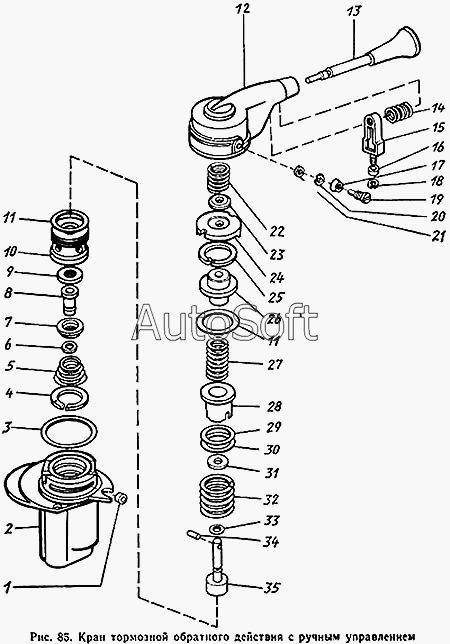

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Кран тормозной обратного действия с ручным управлением
21
1
2
3
4
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3537009 | 1***9 | Комплект запасных частей | |
| 100-3537010 | 1***0 | Кран тормозной обратного действия с ручным управлением в сборе | |
| 100-3537094 | 1***4 | Шайба регулировочная толщиной 0,3 мм | |
| 100-3537099 | 1***9 | Шайба регулировочная толщиной 0,2 мм | |
| 1 | 1***2 | Ролик | |
| 2 | 1***4 | Корпус в сборе | |
| 3 | 1***1 | Шайба регулировочная толщиной 0,5 мм | |
| 4 | 4***2 | Кольцо упорное | |
| 5 | 1***2 | Пружина | |
| 6 | 1***5 | О-образное кольцо | |
| 7 | 1***7 | Шайба опорная | |
| 8 | 1***4 | Корпус клапана | |
| 9 | 1***6 | Кольцо клапана | |
| 10 | 1***0 | Поршень | |
| 11 | 1***4 | Кольцо | |
| 12 | 1***0 | Крышка корпуса | |
| 13 | 1***3 | Рукоятка в сборе | |
| 14 | 1***8 | Пружина | |
| 15 | 1***6 | Направляющая | |
| 16 | 1***7 | Втулка | |
| 17 | 1***1 | Шайба | |
| 18 | 4***2 | Кольцо | |
| 19 | 3***9 | Винт | |
| 20 | 3***2 | Шайба пружинная | |
| 21 | 1***2 | Шайба регулировочная | |
| 21 | 3***9 | Шайба регулировочная | |
| 22 | 1***8 | Пружина | |
| 23 | 1***6 | Шайба | |
| 24 | 1***1 | Колпачок направляющий | |
| 25 | 4***2 | Кольцо упорное | |
| 26 | 1***0 | Направляющая | |
| 27 | 1***8 | Пружина | |
| 28 | 1***2 | Тарелка пружины | |
| 29 | 1***5 | Шайба регулировочная толщиной 0,5 мм | |
| 30 | 1***7 | Шайба | |
| 31 | 1***3 | Шайба | |
| 32 | 1***6 | Пружина | |
| 33 | 1***6 | О-образное кольцо | |
| 34 | 4***9 | Штифт | |
| 35 | 1***5 | Шток |
