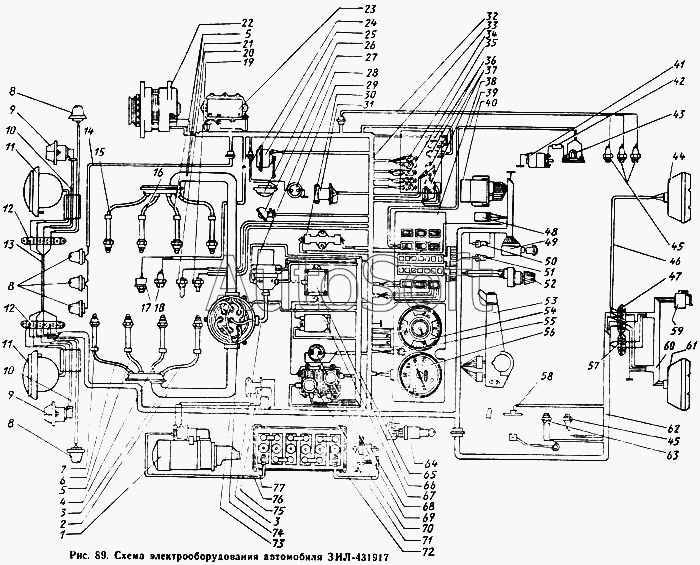

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Схема электрооборудования автомобиля ЗИЛ-431917
48
57
56
55
54
53
52
51
50
49
58
47
46
45
45
44
43
42
41
40
39
68
77
76
75
74
73
72
71
70
69
38
67
66
65
64
63
62
61
60
59
8
8
17
16
15
14
13
12
12
11
11
10
10
9
9
18
8
7
6
5
5
4
3
3
2
1
28
37
36
35
34
33
32
31
30
29
77
27
26
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 131-3724544 | 1***4 | Провод массовый от плафона кабины к штепсельной розетке переносной лампы в сборе | |
| 1 | 1***3 | Стартер СТ130-А3 в сборе | |
| 2 | 1***Б | Шланг левый экранирующий с коллектором в сборе | |
| 3 | 1***Б | Шланг экранирующий провода к свече восьмого цилиндра и провода от катушки зажигания к распределителю | |
| 4 | 1***Б | Шланг экранирующий провода к свече седьмого цилиндра | |
| 5 | 1***Б | Шланг экранирующий провода к свечам третьего, четвертого и шестого цилиндров | |
| 6 | 1***Б | Шланг экранирующий провода к свече пятого цилиндра | |
| 7 | 1***0 | Свеча зажигания типа СН307-В в сборе | |
| 8 | 1***8 | Фонарь УП101 указателей поворота и автопоезда | |
| 8 | 1***8 | Фонарь УП101 указателей поворота и автопоезда | |
| 9 | 1***Б | Фонарь передний ПФ130 в сборе | |
| 10 | 1***В | Жгут проводов подфарника в сборе | |
| 11 | 1***2 | Фара ФГ122-ГВ | |
| 12 | 1***9 | Панель соединительная пятиклеммная 17.3723 | |
| 13 | 1***5 | Жгут проводов между соединительными панелями фар в сборе | |
| 14 | 1***0 | Жгут проводов опознавательных фонарей автопоезда в сборе | |
| 15 | 1***Б | Шланг экранирующий провода к свече первого цилиндра | |
| 16 | 1***0 | Шланг экранирующий провода к свече второго цилиндра | |
| 17 | 4***0 | Датчик указателя давления масла ММ355 | |
| 18 | 1***0 | Датчик сигнализатора давления масла типа ММ111-Б | |
| 19 | 1***А | Датчик указателя температуры охлаждающей жидкости ТМ100-В | |
| 20 | 1***4 | Датчик указателя аварийного перегрева охлаждающей жидкости ТМ111-05 | |
| 21 | 1***Б | Шланг правый экранирующий с коллектором в сборе | |
| 22 | 3***0 | Генератор типа Г287Б в сборе | |
| 23 | 1***Б | Регулятор напряжения типа РР132 в сборе | |
| 24 | 1***7 | Жгут проводов питания плафона и штепсельной розетки в сборе | |
| 25 | 1***2 | Сигнал звуковой С311-01 | |
| 26 | 1***Б | Плафон кабины ПК201-А | |
| 27 | 1***А | Лампа подкапотная ПД308А в сборе | |
| 28 | 3***0 | Катушка зажигания типа Б118 в сборе | |
| 29 | 1***Б | Розетка штепсельная переносной лампы 47-К в сборе | |
| 30 | 1***4 | Фильтр конденсаторный типа ФР132 | |
| 31 | 1***0 | Сигнализатор шумовой типа РС508 в сборе | |
| 32 | 1***4 | Жгут проводов задний правый в сборе | |
| 33 | 1***0 | Пучок проводов средний в сборе | |
| 34 | 1***5 | Предохранитель термобиметаллический ПР310 10А | |
| 35 | 1***0 | Предохранитель 20А | |
| 36 | 1***5 | Реле универсальное 111.3747 | |
| 37 | 1***0 | Предохранитель 7,5А | |
| 38 | 1***8 | Щиток выключателей в сборе | |
| 39 | 1***В | Пучок проводов электродвигателя отопителя в сборе | |
| 40 | 1***Б | Прерыватель указателей поворота РС950 | |
| 41 | 1***0 | Электродвигатель вентилятора отопителя 192.3730 | |
| 42 | 1***0 | Конденсатор электродвигателя отопителя типа КБП-С 125-40-1 +/-20% | |
| 43 | 1***6 | Сопротивление электродвигателя отопителя | |
| 44 | 1***0 | Фонарь задний правый ФП130-Б или 357.3716 в сборе | |
| 45 | 1***0 | Датчик аварийного падения давления воздуха в пневмосистеме типа М124-Б | |
| 46 | 1***Б | Жгут проводов заднего правого фонаря в сборе | |
| 47 | 1***3 | Панель соединительная четырехклеммная 16.3723 | |
| 48 | 1***5 | Прерыватель контрольной лампы стояночного тормоза типа РС492 в сборе | |
| 49 | 1***0 | Выключатель аварийной сигнализации ВК422-12 | |
| 50 | 1***5 | Предохранитель 6А | |
| 51 | 1***5 | Предохранитель плавкий ПР119Б-01 10А | |
| 52 | 1***0 | Выключатель освещения щитка приборов ВК416-Б | |
| 53 | 1***0 | Комбинированный переключатель указателей поворота | |
| 54 | 1***0 | Манометр | |
| 55 | В***6 | Контрольная лампа аварийного падения давления масла и охлаждающей жидкости | |
| 56 | 2***0 | Спидометр | |
| 57 | 1***6 | Панель соединительная двухклеммная 14.3723 | |
| 58 | 1***0 | Датчик указателя уровня топлива типа БМ165-Б | |
| 59 | 1***0 | Розетка прицепа ПС300А-100 | |
| 60 | 1***Б | Жгут проводов заднего левого фонаря в сборе | |
| 61 | 1***1 | Фонарь задний левый ФП130 или 357.3716 в сборе | |
| 62 | 1***0 | Жгут проводов задний левый в сборе | |
| 63 | 1***0 | Выключатель сигнала торможения типа ММ 125 в сборе | |
| 64 | 1***А | Выключатель зажигания ВК350 в сборе | |
| 65 | 1***1 | Пучок проводов коммутатор-катушка зажигания с разъемами в сборе | |
| 66 | 1***2 | Вибратор аварийный типа РС 351 в сборе | |
| 67 | 1***2 | Фильтр радиопомех цепи катушки зажигания ФР-81Ф | |
| 68 | 1***0 | Выключатель массы аккумуляторной батареи типа ВК318-Б | |
| 69 | 1***Б | Резистор цепи катушки зажигания СЭ326 | |
| 70 | 1***0 | Коммутатор транзисторный типа ТК200 в сборе | |
| 71 | 1***2 | Провод кабина-рама в сборе | |
| 72 | 1***0 | Провод аккумуляторной батареи к выключателю массы в сборе | |
| 73 | 1***2 | Жгут проводов стартера в сборе | |
| 74 | 1***0 | Датчик-распределитель 43.3706 в сборе | |
| 75 | 1***А | Реле стартера РС502 | |
| 76 | 1***2 | Провод батарея аккумуляторная-стартер в сборе | |
| 77 | 1***0 | Батарея аккумуляторная с электролитом 6СТ-90 | |
| 77 | 1***1 | Батарея аккумуляторная сухозаряженная 6СТ-90 |
