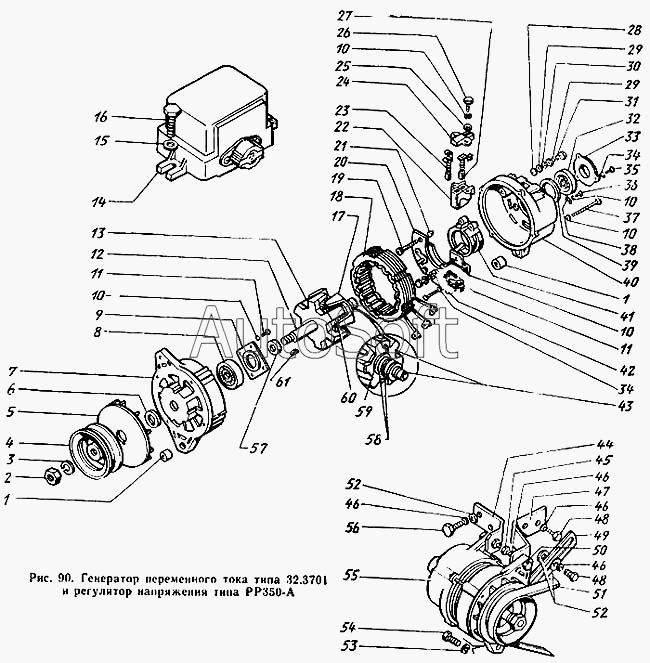

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Генератор переменного тока типа 32.3701 и регулятор напряжения типа РР350-А
47
32
33
34
34
35
36
37
38
39
40
41
42
43
44
45
46
46
46
46
31
48
48
49
50
51
52
52
53
54
55
56
57
58
59
60
61
16
1
1
2
3
4
5
6
7
8
9
10
10
10
10
10
11
11
12
13
14
15
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Г250И1-3701010 | Г***0 | Щеткодержатель со щетками и креплением в сборе | |
| 1 | Г***3 | Втулка | |
| 2 | М***5 | Гайка | |
| 3 | М***4 | Шайба пружинная | |
| 4 | Г***1 | Шкив | |
| 5 | 3***5 | Вентилятор | |
| 6 | Г***А | Втулка | |
| 7 | 3***0 | Крышка со стороны привода | |
| 8 | 6***К | Подшипник | |
| 9 | Г***4 | Шайба специальная | |
| 10 | Х***1 | Шайба пружинная | |
| 11 | М***3 | Винт | |
| 12 | 2***1 | Вал ротора | |
| 13 | 2***1 | Наконечник полюсный со стороны привода | |
| 14 | 1***1 | Регулятор напряжения 201.3702 в сборе | |
| 15 | 2***8 | Шайба | |
| 16 | 2***8 | Болт | |
| 17 | 2***1 | Наконечник полюсный со стороны контактных колец | |
| 18 | 3***0 | Статор | |
| 19 | Г***1 | Болт контактный | |
| 20 | Б***2 | Блок выпрямительный | |
| 21 | Г***8 | Втулка | |
| 22 | Г***1 | Щеткодержатель | |
| 23 | Г***0 | Щетка массовая в сборе | |
| 24 | Г***2 | Крышка щеткодержателя | |
| 25 | 8***7 | Шайба | |
| 26 | Г***6 | Болт специальный | |
| 27 | Г***0 | Щетка изолированная в сборе | |
| 28 | Г***1 | Втулка изоляционная | |
| 29 | М***6 | Шайба | |
| 30 | Х***2 | Шайба пружинная | |
| 31 | М***6 | Шайба пружинная | |
| 32 | 6***9 | Подшипник | |
| 33 | 3***0 | Крышка подшипника | |
| 34 | Х***2 | Шайба пружинная | |
| 35 | 8***1 | Винт | |
| 36 | 7***8 | Винт | |
| 37 | М***0 | Винт | |
| 38 | В***3 | Скоба | |
| 39 | 3***8 | Кольцо уплотнительное | |
| 40 | 3***0 | Крышка со стороны контактных колец в сборе | |
| 41 | 3***5 | Кожух с пластинами в сборе | |
| 42 | М***4 | Шайба | |
| 43 | 2***0 | Ротор | |
| 44 | 1***Б | Кронштейн генератора задний | |
| 45 | 2***8 | Гайка | |
| 46 | 2***2 | Шайба пружинная | |
| 47 | 1***Б | Кронштейн генератора передний | |
| 48 | 2***8 | Болт | |
| 49 | 1***Б | Планка генератора натяжная | |
| 50 | 2***8 | Болт | |
| 51 | 1***А | Ремень приводной | |
| 52 | 2***8 | Шайба | |
| 53 | 2***2 | Шайба пружинная | |
| 54 | 2***8 | Болт | |
| 55 | 1***1 | Генератор 32.3701 в сборе | |
| 56 | 2***8 | Болт | |
| 57 | Г***6 | Втулка распорная | |
| 58 | Г***5 | Кольцо контактное в сборе | |
| 59 | Г***8 | Шайба изоляционная | |
| 60 | 2***0 | Катушка возбуждения | |
| 61 | Б***6 | Шпонка |
