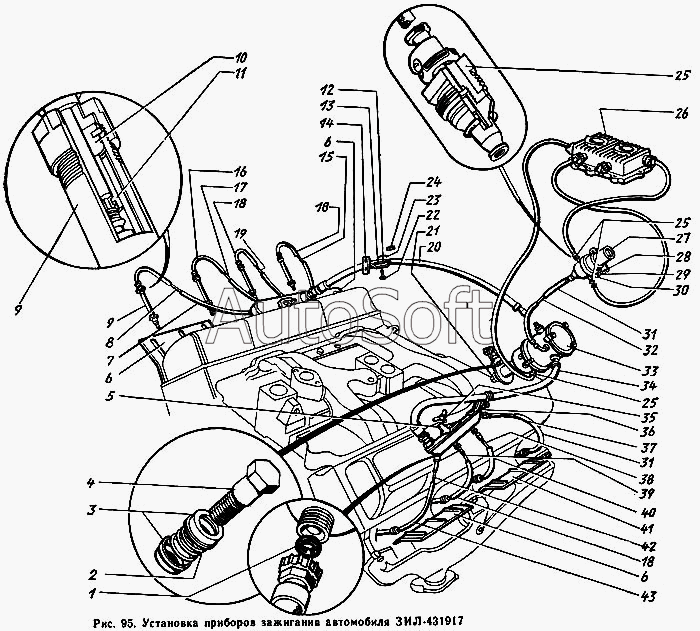

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Установка приборов зажигания автомобиля ЗИЛ-431917
33
23
24
25
25
25
26
27
28
29
30
31
31
32
22
34
35
36
37
38
39
40
41
42
43
11
1
2
3
4
5
6
6
6
7
8
9
9
10
36
12
13
14
15
16
16
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 109.011 | 1***1 | Наконечник провода высокого напряжения 2А-2-0 | |
| 1 | 1***8 | Втулка проводов к свечам уплотнительная | |
| 2 | 1***0 | Пружина контакта с массой кнопки сигнала в сборе | |
| 3 | 3***8 | Шайба специальная | |
| 4 | 3***8 | Болт | |
| 5 | 1***0 | Кронштейн коллектора проводов к свечам в сборе | |
| 6 | 1***А | Щиток свечи в сборе | |
| 7 | 1***Б | Шланг экранирующий провода к свече первого цилиндра | |
| 8 | 1***Б | Провод свечи первого цилиндра | |
| 9 | 1***0 | Свеча зажигания типа СН307-В в сборе | |
| 10 | 1***А | Втулка свечи уплотнительная | |
| 11 | 1***А | Устройство контактное КУ-20А1 в сборе | |
| 12 | 1***5 | Хомут крепления экранирующего шланга | |
| 13 | 1***7 | Шайба хомута распорная | |
| 14 | 1***5 | Кронштейн крепления правого экранирующего шланга | |
| 15 | 1***Б | Провод к свече четвертого цилиндра | |
| 16 | 1***0 | Шланг экранирующий провода к свече второго цилиндра | |
| 17 | 1***Б | Провод свечи второго цилиндра | |
| 18 | 1***Б | Шланг экранирующий провода к свечам третьего, четвертого и шестого цилиндров | |
| 19 | 1***Б | Провод к свече третьего цилиндра | |
| 20 | 3***0 | Шланг правый экранирующий проводов к свечам в сборе | |
| 21 | 1***9 | Кольцо хвостовика распределителя уплотнительное | |
| 22 | 1***9 | Болт хомута стяжной | |
| 23 | 3***6 | Обкладка хомута | |
| 24 | 2***8 | Гайка | |
| 25 | 3***0 | Разъем контактный | |
| 25 | 3***0 | Разъем контактный | |
| 26 | 1***0 | Коммутатор транзисторный типа ТК200 в сборе | |
| 27 | 3***0 | Катушка зажигания типа Б118 в сборе | |
| 28 | 2***8 | Шайба плоская | |
| 29 | 2***2 | Шайба пружинная | |
| 30 | 2***8 | Болт | |
| 31 | 1***Б | Шланг экранирующий провода к свече восьмого цилиндра и провода от катушки зажигания к распределителю | |
| 32 | 1***0 | Провод высокого напряжения катушка зажигания распределитель | |
| 33 | 1***0 | Датчик-распределитель 43.3706 в сборе | |
| 34 | 3***1 | Шланг левый экранирующий проводов к свечам в сборе | |
| 35 | 1***4 | Шпилька крепления коллектора проводов | |
| 36 | 1***А | Коллектор проводов правый в сборе | |
| 36 | 3***А | Коллектор проводов левый в сборе | |
| 37 | 1***Б | Провод к свече восьмого цилиндра | |
| 38 | 1***Б | Провод к свече седьмого цилиндра | |
| 39 | 1***Б | Провод к свече шестого цилиндра | |
| 40 | 1***Б | Шланг экранирующий провода к свече седьмого цилиндра | |
| 41 | 1***А | Щиток свечи задний левый в сборе | |
| 42 | 1***Б | Провод к свече пятого цилиндра | |
| 43 | 1***В | Шланг экранирующий |
