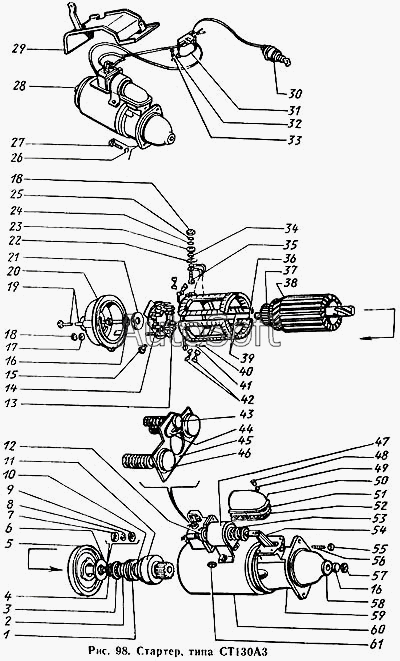

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Стартер, типа СП130А3
38
45
44
43
42
41
41
40
39
46
37
36
35
34
33
32
30
29
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
13
1
2
3
4
5
6
7
8
9
10
11
12
14
15
16
16
17
18
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СТ130А3-3708300 | С***0 | Крышка со стороны коллектора в сборе | |
| СТ130А3-3708320 | С***0 | Траверса в сборе | |
| СТ130А3-3708400 | С***0 | Крышка со стороны привода в сборе | |
| СТ130А3-3708600 | С***0 | Привод стартера в сборе | |
| 1 | С***А | Втулка отводки | |
| 2 | С***4 | Пружина | |
| 3 | С***6 | Чашка | |
| 4 | С***2 | Кольцо запорное | |
| 5 | С***0 | Подшипник | |
| 6 | С***2 | Шайба | |
| 7 | С***5 | Кольцо упорное | |
| 8 | С***7 | Кольцо замковое | |
| 9 | С***6 | Шайба упорная | |
| 10 | С***А | Пружиня | |
| 11 | С***0 | Втулка направлявшая с колесом зубчатым в сборе | |
| 12 | Р***0 | Диск контактный | |
| 13 | С***3 | Щеткодержатель | |
| 14 | С***0 | Траверса с болтами в сборе | |
| 15 | С***4 | Пружина щетки | |
| 16 | С***3 | Фильц | |
| 17 | Х***2 | Шайба пружинная | |
| 18 | 8***3 | Гайка | |
| 19 | С***3 | Шпилька стяжная | |
| 20 | С***0 | Крышка | |
| 21 | 1***4 | Шайба | |
| 22 | С***7 | Шайба изоляционная | |
| 23 | М***0 | Шайба изоляционная | |
| 24 | 1***7 | Шайба | |
| 25 | М***6 | Шайба | |
| 26 | 2***2 | Шайба пружинная | |
| 27 | 3***8 | Болт | |
| 28 | 1***3 | Стартер СТ130-А3 в сборе | |
| 29 | 3***2 | Щиток стартера в сборе | |
| 30 | 1***А | Выключатель зажигания ВК350 в сборе | |
| 32 | 2***8 | Болт | |
| 33 | 2***2 | Шайба пружинная | |
| 34 | 1***5 | Втулка изоляционная | |
| 35 | 1***8 | Болт контактный | |
| 36 | С***0 | Катушка правая в сборе | |
| 37 | С***0 | Коллектор в сборе | |
| 38 | С***0 | Якорь в сборе | |
| 39 | С***0 | Катушка в сборе | |
| 40 | М***7 | Винт | |
| 41 | 1***А | Реле стартера РС502 | |
| 41 | Х***1 | Шайба пружинная | |
| 42 | Ф***4 | Щетка | |
| 43 | Р***2 | Болт контактный | |
| 44 | Р***4 | Контакт гибкий | |
| 45 | Р***3 | Прокладка изоляционная | |
| 46 | Р***Г | Болт контактный | |
| 47 | Р***0 | Реле стартера в сборе | |
| 48 | 8***8 | Винт | |
| 49 | Х***2 | Шайба пружинная | |
| 50 | Т***6 | Кожух защитный | |
| 51 | С***5 | Прокладка | |
| 52 | С***7 | Прокладка | |
| 53 | С***8 | Прокладка | |
| 54 | С***0 | Рычаг в сборе | |
| 55 | Х***3 | Гайка | |
| 56 | М***2 | Винт установочный | |
| 57 | С***4 | Заглушка | |
| 58 | С***8 | Вкладыш | |
| 59 | С***0 | Крышка | |
| 60 | С***0 | Корпус стартера в сборе | |
| 61 | Х***9 | Винт полюса |
