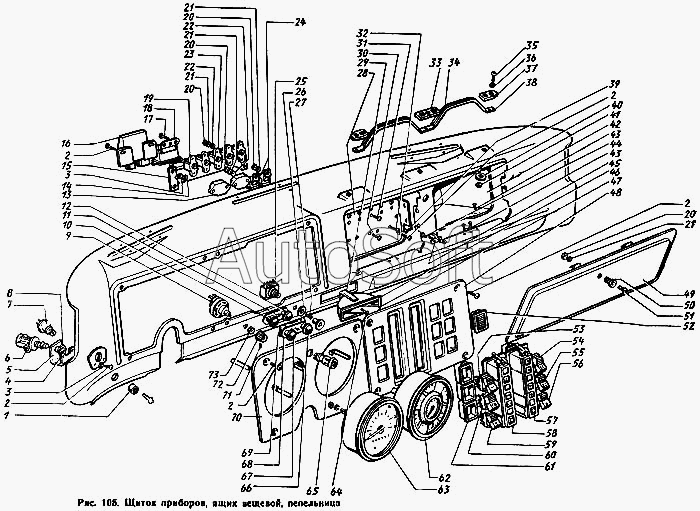

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Щиток приборов, ящик вещевой, пепельница
39
50
49
48
47
46
45
45
44
43
42
41
40
51
38
37
36
35
34
33
32
32
31
30
62
73
72
71
70
69
68
67
66
65
64
63
29
61
60
59
58
57
56
55
54
53
52
5
15
14
14
13
12
11
10
9
8
7
6
16
4
3
3
3
2
2
2
2
2
1
21
28
27
26
25
24
24
23
22
22
22
22
22
21
21
21
21
21
20
20
20
20
20
19
18
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3710428 | 1***8 | Щиток выключателей в сборе | |
| 130В1-3710428 | 1***8 | Щиток выключателей в сборе | |
| 130Д1-3710428 | 1***8 | Щиток выключателей в сборе | |
| 220102-П8 | 2***8 | Винт | |
| 1 | 1***8 | Облицовка выключателя зажигания | |
| 2 | 2***9 | Винт | |
| 2 | 2***9 | Винт | |
| 3 | 2***2 | Шайба пружинная | |
| 3 | 2***2 | Шайба пружинная | |
| 3 | 2***2 | Шайба пружинная | |
| 4 | 2***8 | Гайка | |
| 5 | 1***8 | Кронштейн крепления пневматического крана в сборе | |
| 6 | 1***0 | Кран пневматический уст. до 1991 г. (с 1991 г. в конструкции отменен) | |
| 7 | 1***А | Выключатель зажигания ВК350 в сборе | |
| 8 | 1***9 | Гайка крепления пневматического крана | |
| 9 | 1***0 | Выключатель освещения щитка приборов ВК416-Б | |
| 10 | 1***0 | Ручка клапана стеклоочистителя в сборе | |
| 11 | 1***1 | Табличка указательная кнопок управления выключателем стеклоочистителя и ручкой заслонки отопителя | |
| 12 | 1***1 | Тяга управления заслонкой канала отопления и обдува стекла в сборе | |
| 13 | 1***0 | Предохранитель 7,5А | |
| 14 | 2***8 | Гайка | |
| 14 | 2***8 | Гайка | |
| 15 | 1***3 | Кронштейн крепления прерывателя указателей поворота в сборе | |
| 16 | 1***В | Прерыватель указателей поворота | |
| 17 | 2***8 | Винт | |
| 18 | 1***0 | Сигнализатор шумовой типа РС508 в сборе | |
| 19 | 1***8 | Предохранитель термобиметаллический 10А ПР310 или 292.3722 | |
| 20 | 2***8 | Гайка | |
| 20 | 2***8 | Гайка | |
| 20 | 2***8 | Гайка | |
| 20 | 2***8 | Гайка | |
| 21 | 2***2 | Шайба пружинная | |
| 21 | 2***2 | Шайба пружинная | |
| 21 | 2***2 | Шайба пружинная | |
| 21 | 2***2 | Шайба пружинная | |
| 22 | 2***8 | Шайба | |
| 22 | 2***8 | Шайба | |
| 22 | 2***8 | Шайба | |
| 23 | 1***0 | Предохранитель 20А | |
| 24 | 1***5 | Реле универсальное 111.3747 | |
| 24 | 1***5 | Реле универсальное 111.3747 | |
| 25 | 1***0 | Выключатель аварийной сигнализации ВК422-12 | |
| 26 | 1***0 | Гайка выключателя | |
| 27 | А***1 | Лампа выключатели аварийной сигнализации | |
| 28 | 1***Б | Панель крепления предохранителей | |
| 29 | 1***2 | Скоба пепельницы в сборе | |
| 30 | 2***8 | Винт | |
| 31 | 2***8 | Винт | |
| 32 | 2***8 | Винт | |
| 32 | 2***8 | Винт | |
| 33 | 1***7 | Накладка крепления поручня средняя | |
| 34 | 1***Б | Окантовка | |
| 35 | 2***9 | Винт | |
| 36 | 2***2 | Шайба пружинная | |
| 37 | 1***Г | Накладка крепления поручня | |
| 38 | 1***Г | Каркас поручня арматурного шита | |
| 39 | 2***8 | Винт | |
| 40 | 3***8 | Шайба | |
| 41 | 2***8 | Гайка | |
| 42 | 1***2 | Ящик вещевой в сборе | |
| 43 | 3***8 | Винт самонарезающий | |
| 44 | 2***8 | Винт | |
| 45 | 1***1 | Ограничитель хода дверки вещевого ящика | |
| 46 | 1***9 | Гнездо пепельницы | |
| 47 | 1***4 | Коробка пепельницы | |
| 48 | 1***6 | Панель щитка выключателей в сборе | |
| 49 | 1***А | Дверка вещевого ящика | |
| 50 | 1***5 | Ручка дверки вещевого ящика | |
| 51 | 2***8 | Винт | |
| 52 | 3***6 | Заглушка | |
| 53 | 1***0 | Выключатель плафона | |
| 54 | 1***0 | Переключатель электродвигателя отопителя | |
| 55 | 1***0 | Выключатель вентилятора | |
| 56 | 1***0 | Переключатель датчиков указателя уровня топлива | |
| 57 | 4***0 | Блок контрольных ламп ПД512Г | |
| 58 | 4***1 | Блок контрольных ламп ПД511Г | |
| 59 | 1***0 | Выключатель фонарей автопоезда | |
| 60 | 1***0 | Переключатель противотуманных фар | |
| 61 | 5***1 | Рамка выключателей | |
| 62 | 1***0 | Манометр | |
| 63 | 2***0 | Спидометр | |
| 64 | 2***8 | Винт | |
| 65 | В***6 | Контрольная лампа аварийного падения давления масла и охлаждающей жидкости | |
| 66 | 1***Б | Тяга ручного управления акселератором в сборе | |
| 67 | 1***Б | Тяга воздушной заслонки карбюратора в сборе | |
| 68 | 1***3 | Таблица указательная кнопок управлении тягами воздушной заслонки и ручного газа | |
| 69 | 1***2 | Кронштейн крепления тяг | |
| 70 | 1***0 | Щиток приборов в сборе с комбинацией приборов и спидометром | |
| 71 | 2***9 | Винт | |
| 72 | 1***6 | Ручка выключателя освещения щитка приборов | |
| 73 | 2***8 | Гайка |
