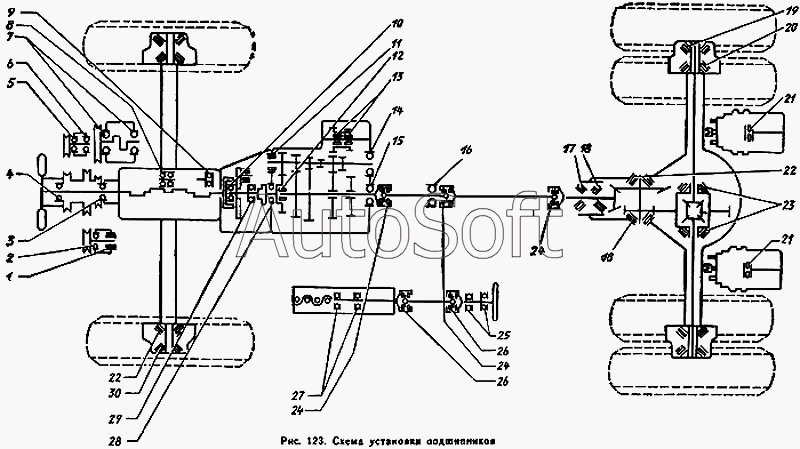

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Схема установки подшипников
23
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21
22
22
23
24
24
24
25
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 306447-П (ГПЗ-102307М) | 3***) | Подшипник ведущего зубчатого колеса заднего моста | |
| 306550-П (ГПЗ-27911А) | 3***) | Подшипник ведущего конического зубчатого колеса | |
| 1 | 3***) | Подшипник корпуса насоса гидроусилителя рулевого механизма | |
| 2 | 3***) | Подшипник насоса гидроусилителя рулевого управления | |
| 3 | 1***) | Подшипник водяного насоса задний | |
| 4 | 3***) | Подшипник вала водяного насоса передний | |
| 5 | Г***К | Подшипник генератора со стороны привода | |
| 6 | 3***) | Подшипник генератора со стороны коллектора | |
| 7 | 1***) | Подшипник коленчатого вала компрессора | |
| 8 | 1***) | Подшипник оси дроссельных заслонок карбюратора | |
| 9 | 4***) | Подшипник центрифуги маслоочистителя | |
| 10 | 3***) | Подшипник первичного вала коробки передач передний | |
| 11 | 3***) | Подшипник промежуточного вала коробки передач | |
| 12 | 3***) | Подшипник вторичного вала коробки передач передний | |
| 13 | 1***) | Подшипник блока зубчатых колес заднего хода коробки передач | |
| 14 | 3***) | Подшипник промежуточного вала коробки передач задний | |
| 15 | 3***) | Подшипник вторичного вала коробки передач задний | |
| 16 | 3***) | Подшипник опоры промежуточного карданного вала | |
| 17 | 4***) | Подшипник коническогозубчатого колеса внутренний | |
| 18 | 3***) | Подшипник конического зубчатого колеса наружный и промежуточного вала главной передачи левый | |
| 19 | 4***) | Подшипник внутренний ступицы заднего колеса | |
| 20 | П***с | Подшипник наружный ступицы заднего колеса | |
| 21 | 4***) | Подшипник игольчатый энергоаккумулятора тормозной камеры | |
| 22 | 3***) | Подшипник промежуточноговала главной передачи и внутренний переднего колеса | |
| 23 | 1***) | Подшипник дифференциала | |
| 23 | 4***) | Подшипник дифференциала | |
| 24 | 1***) | Подшипник крестовины карданных валов | |
| 25 | 1***) | Подшипник колонки рулевого управления | |
| 26 | 3***) | Подшипник игольчатый кардана рулевого управления | |
| 27 | 3***) | Подшипник рулевого управления | |
| 28 | 3***) | Подшипник первичного вала коробки передач задний | |
| 29 | 3***) | Подшипник выключения сцепления | |
| 30 | 4***) | Подшипник наружный ступицы переднего колеса |
