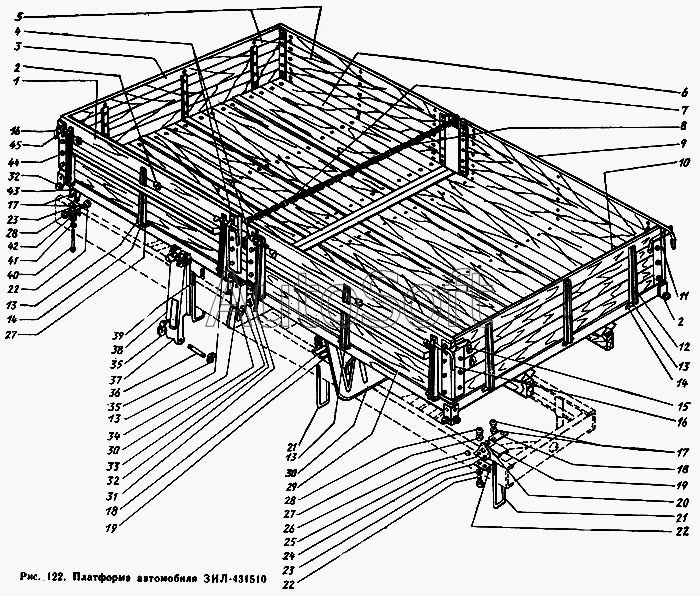

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Платформа автомобиля ЗИЛ-431510
41
23
4
43
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
14
14
15
16
16
17
17
18
18
19
19
20
21
21
22
22
22
23
23
24
25
26
27
27
28
28
29
30
30
31
32
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-8501174 | 1***4 | Крюк обвязочный правый | |
| 130Г-8500010-Б | 1***Б | Платформа в сборе | |
| 133Г1-8502206 | 1***6 | Гайка стойки бокового борта | |
| 211101-П8 | 2***8 | Болт | |
| 211131-П8 | 2***8 | Болт | |
| 250510-П8 | 2***8 | Гайка | |
| 252512-П8 | 2***8 | Гайка креплении петель | |
| 1 | 1***5 | Борт № 1 боковой платформы левый в сборе | |
| 2 | 1***5 | Крюк обвязочный левый | |
| 3 | 1***0 | Борт передний в сборе | |
| 4 | 1***Б | Шпингалет боковых бортов левый | |
| 4 | 1***9 | Шпингалет боковых бортов правый | |
| 5 | 1***4 | Борт правый в сборе | |
| 6 | 1***Б | Основание платформы в сборе | |
| 7 | 1***6 | Цепь стойки бокового борта с рычагом запора в сборе | |
| 8 | 1***5 | Цепь стойки бокового борта в сборе | |
| 9 | 1***Б | Борт боковой правый в сборе | |
| 10 | 1***0 | Борт задний в сборе | |
| 11 | 1***6 | Крюк запора борта правый | |
| 12 | 2***8 | Болт | |
| 13 | 1***6 | Петля верхняя навески бокового борта | |
| 13 | 1***6 | Петля верхняя навески бокового борта | |
| 14 | 1***4 | Ось петли борта | |
| 15 | 1***7 | Крюк запора борта левый | |
| 16 | 1***3 | Шпингалет боковых бортов | |
| 17 | 1***3 | Кронштейн крепления платформы к раме | |
| 18 | 1***6 | Обойма хомута | |
| 19 | 1***7 | Накладка хомута | |
| 20 | 2***8 | Болт | |
| 21 | 1***4 | Хомут платформы | |
| 22 | 2***8 | Болт | |
| 23 | 2***2 | Шайба пружинная | |
| 23 | 2***2 | Шайба пружинная | |
| 24 | 1***8 | Угольник фиксирующий платформы нижний | |
| 25 | 1***7 | Угольник фиксирующий платформу верхний | |
| 26 | 2***2 | Гайка | |
| 27 | 2***8 | Шайба регулировочная | |
| 28 | 2***8 | Гайка | |
| 29 | 1***В | Борт левый в сборе | |
| 30 | 1***3 | Брызговик платформы в сборе | |
| 31 | 2***8 | Болт | |
| 32 | 1***2 | Буфер борта ограничительный в сборе | |
| 33 | 1***1 | Кронштейн стойки в сборе | |
| 34 | 2***8 | Гайка | |
| 35 | 4***8 | Шайба замочная | |
| 36 | 1***5 | Ось стойки бокового борта | |
| 37 | 3***8 | Болт | |
| 38 | 1***4 | Стойка бортов в сборе | |
| 39 | 1***5 | Хомут крепления платформы | |
| 40 | 3***8 | Болт | |
| 41 | 2***8 | Шайба | |
| 41 | 2***8 | Шайба | |
| 42 | 1***7 | Пружина крепления платформы | |
| 43 | 2***8 | Шплинт | |
| 43 | 2***8 | Шплинт | |
| 44 | 2***8 | Болт | |
| 45 | 1***9 | Скоба шпингалета |
