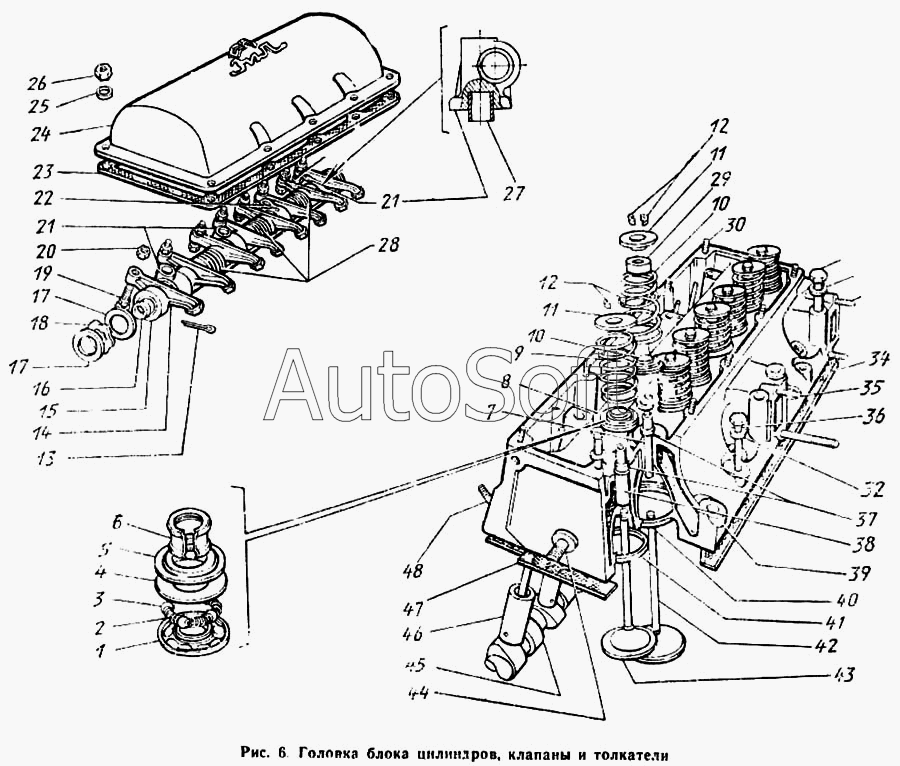

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Головка блока цилиндров, клапаны и толкатели
34
18
19
20
21
21
22
23
24
24
25
26
27
28
29
30
31
32
17
35
36
37
38
38
39
40
41
42
43
44
45
46
47
48
2
301342-П
40
41
1
301341-П
3
4
5
6
7
8
9
10
10
11
11
12
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1003010-20 | 1***0 | Головка цилиндров с клапанами в сборе правая | |
| 130-1003011-20 | 1***0 | Головка блока цилиндров с клапанами левая в сборе | |
| 130-1007032-БПР | 1***Р | Втулка направляющая впускного клапана увеличенная на 0,05 мм (комплект) | |
| 130-1007032-БР1 | 1***1 | Втулка направляющая впускного клапана увеличенная на 0,25 мм (комплект) | |
| 130-1007033-ПР | 1***Р | Втулка направляющая выпускного клапана, увеличенная на 0,05 мм | |
| 130-1007033-Р1 | 1***1 | Втулка направляющая выпускного клапана | |
| 130-1007098 | 1***8 | Ось с коромыслами и стойками в сборе | |
| 130Е-1003010-10 | 1***0 | Головка блока цилиндров с клапанами правая в сборе | |
| 131-1003260 | 1***0 | Крышка головки цилиндров в сборе | |
| 131-1008148 | 1***8 | Шпилька крепления выпускного коллектора | |
| 301341-П | 3***П | Болт | |
| 301342-П | 3***П | Болт | |
| 305790-П8 | 3***8 | Шайба | |
| 1 | 1***0 | Корпус механизма вращения клапана | |
| 2 | 1***5 | Пружина шарика | |
| 3 | 3***П | Шарик | |
| 4 | 1***9 | Пружина механизма вращения клапана | |
| 5 | 1***0 | Шайба упорная | |
| 6 | 1***0 | Втулка фиксирующая | |
| 7 | 1***Б | Втулка впускного клапана направляющая | |
| 8 | 1***2 | Механизм вращения выпускного клапана в сборе | |
| 9 | 1***А | Шайба клапанной пружины впускного клапана | |
| 10 | 1***А | Пружина клапана | |
| 11 | 1***Б | Тарелка клапанной пружины | |
| 12 | 1***8 | Сухарь клапана | |
| 13 | 2***П | Шплинт | |
| 14 | 1***А | Коромысло клапана с втулкой в сборе | |
| 15 | 1***8 | Втулка коромысла (комплект) | |
| 16 | 1***0 | Ось коромысел клапанов в сборе | |
| 17 | 3***8 | Шайба | |
| 18 | 3***П | Шайба оси коромысел пружинная специальная | |
| 19 | 1***7 | Винт регулировочный коромысел клапанов | |
| 20 | 1***3 | Гайка регулировочного винта | |
| 21 | 1***7 | Стойка оси коромысел клапанов | |
| 22 | 1***6 | Стойка оси коромысел маслоподводящая | |
| 23 | 1***А | Прокладка крышки головки блока цилиндров | |
| 24 | 1***0 | Крышка в сборе | |
| 25 | 2***8 | Шайба | |
| 26 | 2***8 | Гайка | |
| 27 | 1***1 | Втулка стойки центрирующая | |
| 28 | 1***7 | Пружина распорная коромысел клапанов | |
| 29 | 1***Б | Манжета впускного клапана | |
| 30 | 3***8 | Шпилька | |
| 31 | 3***П | Болт | |
| 32 | 3***8 | Шайба | |
| 34 | 1***0 | Прокладка головки блока цилиндров в сборе | |
| 35 | 1***7 | Шпилька крепления выпускного коллектора | |
| 36 | 3***П | Болт | |
| 37 | 3***П | Кольцо пружинное | |
| 38 | 1***3 | Втулка выпускного клапана направляющая | |
| 38 | 1***7 | Шпилька крепления выпускного коллектора | |
| 39 | 1***0 | Головка блока цилиндров с седлами и направляющими втулками клапанов в сборе | |
| 40 | 1***9 | Седло вставное впускного клапана | |
| 40 | 1***1 | Седло вставное впускного клапана, увеличенное на 0,3 мм | |
| 41 | 1***0 | Седло вставное выпускного клапана | |
| 41 | 1***1 | Седло вставное выпускного клапана, увеличенное на 0,3 мм | |
| 42 | 1***1 | Клапан впускной в сборе | |
| 43 | 1***1 | Клапан выпускной в сборе | |
| 44 | 3***8 | Шпилька | |
| 45 | 1***5 | Вал распределительный | |
| 46 | 1***А | Толкатель клапана | |
| 47 | 1***А | Штанга толкателя клапана | |
| 48 | 3***8 | Шпилька |
