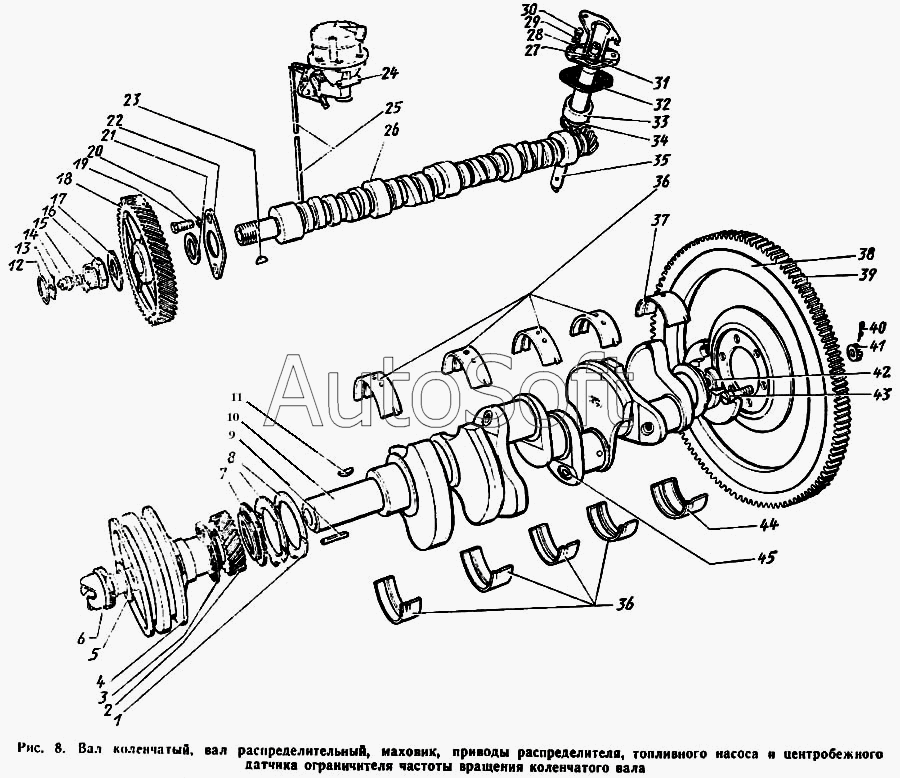

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Вал коленчатый, вал распределительный, маховик
37
37
37
37
37
44
44
44
44
37
44
44
8
1
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1000102-Б | 1***Б | Комплект коренных вкладышей на один двигатель | |
| 130-1000102-БР1 | 1***1 | Комплект коренных вкладышей на 1 двигатель ремонтного размера уменьшенных по диаметру на 0,05 мм | |
| 130-1000102-БР2 | 1***2 | Комплект коренных вкладышей на 1 двигатель ремонтного размера уменьшенных по диаметру на 0,25 мм | |
| 130-1000102-БР3 | 1***3 | Комплект коренных вкладышей на 1 двигатель ремонтного размера уменьшенных по диаметру на 0,5 мм | |
| 130-1000102-БР4 | 1***4 | Комплект коренных вкладышей на 1 двигатель ремонтного размера уменьшенных по диаметру на 0,75 мм | |
| 130-1000102-БР5 | 1***5 | Комплект коренных вкладышей на 1 двигатель ремонтного размера уменьшенных на 1,0 мм по диаметру | |
| 130-1000102-БР6 | 1***6 | Комплект коренных вкладышей на 1 двигатель ремонтного размера уменьшенных по диаметру на 1,5 мм | |
| 130-1000107-А | 1***А | Вал коленчатый с комплектом вкладышей шатунных и коренных подшипников и упорными шайбами | |
| 130-1005010-20 | 1***0 | Вал коленчатый с маховиком в сборе | |
| 130-1005020-20 | 1***0 | Вал коленчатый | |
| 130-1005020-62 | 1***2 | Вал коленчатый с уменьшенными шатунными и коренными шейками на 0,25 мм по диаметру | |
| 130-1005172-БР1 | 1***1 | Вкладыш переднего и промежуточного подшипников коленчатого вала ремонтного размера уменьшенный по диаметру на 0,5 мм | |
| 130-1005172-БР2 | 1***2 | Вкладыш переднего и промежуточного подшипников коленчатого вала ремонтного размера уменьшенный по диаметру на 0,25 мм | |
| 130-1005172-БР3 | 1***3 | Вкладыш переднего и промежуточного подшипников коленчатого вала ремонтного размера уменьшенный по диаметру на 0,5 мм | |
| 130-1005172-БР4 | 1***4 | Вкладыш переднего и промежуточного подшипников коленчатого вала ремонтного размера уменьшенный по диаметру на 0,75 мм | |
| 130-1005172-БР5 | 1***5 | Вкладыш переднего и промежуточного подшипников коленчатого вала ремонтного размера уменьшенный по диаметру на 1,0 мм | |
| 130-1005172-БР6 | 1***6 | Вкладыш переднего и промежуточного подшипников коленчатого вала ремонтного размера уменьшенный по диаметру на 1,5 мм | |
| 130-1005183-А2 | 1***2 | Комплект верхней и нижней шайб упорного подшипника коленчатого вала | |
| 130-1005183-А2Р | 1***Р | Комплект верхней и нижней шайб упорного подшипника коленчатого вала ремонтных размеров увеличенных по толщине на 0,2 мм | |
| 130-1016010-Б | 1***Б | Привод распределителя зажигания в сборе | |
| 1 | 1***А | Шайба упорного подшипника коленчатого вала нижняя | |
| 1 | 1***Р | Шайба упорного подшипника коленчатого вала нижняя ремонтного размера увеличенная по толщине на 0,2 мм | |
| 2 | 1***0 | Колесо зубчатое | |
| 3 | 1***2 | Маслоотражатель | |
| 4 | 1***3 | Шкив коленчатого вала | |
| 5 | 1***1 | Шайба храповика замочная | |
| 6 | 1***0 | Храповик коленчатого вала | |
| 7 | 1***5 | Шайба коленчатого вала | |
| 8 | 1***А | Шайба упорного подшипника коленчатого вала верхняя | |
| 8 | 1***Р | Шайба упорного подшипника коленчатого вала верхняя ремонтного размера увеличенная по толщине на 0,2 мм | |
| 9 | 4***П | Шпонка | |
| 10 | 1***0 | Вал коленчатый с пробками в сборе | |
| 11 | 4***П | Шпонка сегментная | |
| 12 | 1***9 | Кольцо валика замочное | |
| 13 | 1***7 | Шайба валика опорная | |
| 14 | 1***4 | Валик привода центробежного датчика регулятора оборотов | |
| 15 | 1***6 | Пружина валика привода центробежного датчика | |
| 16 | 1***1 | Гайка распределительного вала | |
| 17 | 1***2 | Шайба распределительного вала | |
| 18 | 1***А | Шестерня распределительного вала | |
| 19 | 2***8 | Болт | |
| 20 | 2***2 | Шайба пружинная | |
| 21 | 1***А | Кольцо шестерни распределительного вала | |
| 22 | 1***8 | Фланец распределительного вала упорный | |
| 23 | 4***П | Шпонка сегментная | |
| 24 | 1***5 | Вал распределительный | |
| 25 | 1***А | Штанга привода топливного насоса | |
| 26 | 1***2 | Насос топливный Б10-1 в сборе | |
| 27 | 1***7 | Кольцо стопорное пружинное | |
| 28 | 2***8 | Шайба | |
| 29 | 2***2 | Шайба пружинная | |
| 30 | 2***8 | Болт | |
| 31 | 1***2 | Вал привода распределителя зажигания с шестерней в сборе | |
| 32 | 1***9 | Прокладка корпуса привода распределителя зажигания | |
| 33 | 1***1 | Корпус привода распределителя и масляного насоса | |
| 34 | 1***8 | Колесо зубчатое | |
| 35 | 1***6 | Вал привода распределителя зажигания | |
| 36 | 1***Б | Вкладыш промежуточного подшипника коленчатого вала | |
| 37 | 1***Б | Вкладыш заднего подшипника коленчатого вала верхний | |
| 37 | 1***1 | Вкладыш заднего подшипника коленчатого вала верхний ремонтного размера уменьшенный по диаметру на 0,05 мм | |
| 37 | 1***2 | Вкладыш заднего подшипника коленчатого вала верхний ремонтного размера уменьшенный по диаметру на 0,25 мм | |
| 37 | 1***3 | Вкладыш заднего подшипника коленчатого вала верхний ремонтного размера уменьшенный по диаметру на 0,5 мм | |
| 37 | 1***4 | Вкладыш заднего подшипника коленчатого вала верхний ремонтного размера уменьшенный по диаметру на 0,75 мм | |
| 37 | 1***5 | Вкладыш заднего подшипника коленчатого вала верхний ремонтного размера уменьшенный по диаметру на 1,0 мм | |
| 37 | 1***6 | Вкладыш заднего подшипника коленчатого вала верхний ремонтного размера уменьшенный по диаметру на 1,5 мм | |
| 38 | 1***5 | Маховик с зубчатым кольцом в сборе | |
| 39 | 1***5 | Кольцо маховика зубчатое | |
| 40 | 2***8 | Шплинт | |
| 41 | 2***П | Гайка прорезная | |
| 42 | 3***П | Подшипник | |
| 43 | 1***7 | Болт крепления маховика | |
| 44 | 1***Б | Вкладыш заднего подшипника коленчатого вала нижний | |
| 44 | 1***1 | Вкладыш заднего подшипника коленчатого вала нижний ремонтного размера уменьшенный по диаметру на 0,05 мм | |
| 44 | 1***2 | Вкладыш заднего подшипника коленчатого вала нижний ремонтного размера уменьшенный по диаметру на 0,25 мм | |
| 44 | 1***3 | Вкладыш заднего подшипника коленчатого вала нижний ремонтного размера уменьшенный по диаметру на 0,5 мм | |
| 44 | 1***4 | Вкладыш заднего подшипника коленчатого вала нижний ремонтного размера уменьшенный по диаметру на 0,75 мм | |
| 44 | 1***5 | Вкладыш заднего подшипника коленчатого вала нижний ремонтного размера уменьшенный по диаметру на 1,0 мм | |
| 44 | 1***6 | Вкладыш заднего подшипника коленчатого вала нижний ремонтного размера уменьшенный по диаметру на 1,5 мм | |
| 45 | 1***7 | Пробка |
