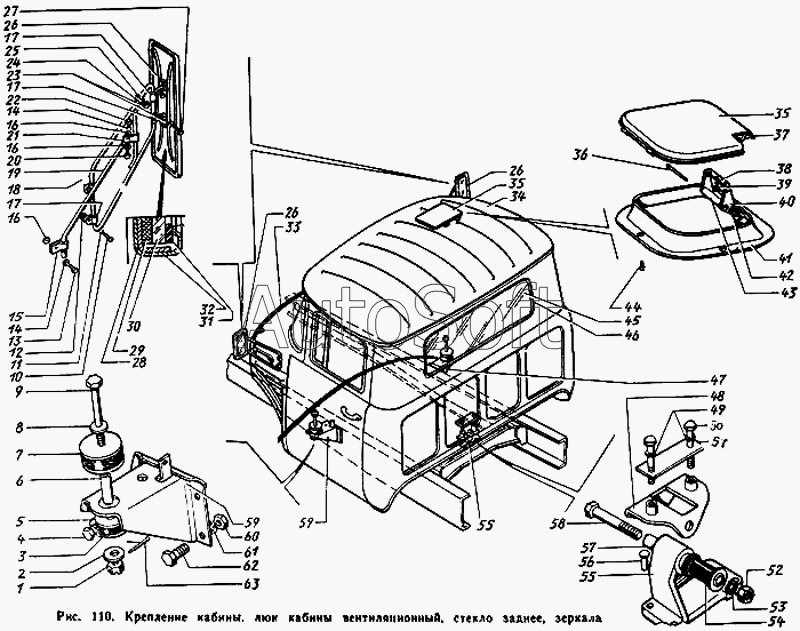

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Крепление кабины, люк кабины вентиляционный, стекло заднее, зеркала
34
34
1
2
3
4
6
5
7
8
9
10
11
12
13
14
14
15
16
16
16
17
17
17
18
19
20
21
22
23
24
25
26
26
26
27
28
29
30
31
32
33
34
35
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
55
55
57
58
59
59
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-5603020 | 1***0 | Замок уплотнителя стекла задка | |
| 1 | 4***8 | Гайка | |
| 2 | 2***2 | Шайба | |
| 3 | 1***В | Подушка средней опоры кабины нижняя в сборе | |
| 4 | 2***8 | Болт крепления механизма рулевого управления | |
| 5 | 2***8 | Шайба | |
| 6 | 1***Б | Втулка средней опоры кабины распорная | |
| 7 | 1***Б | Подушка верхняя | |
| 8 | 3***8 | Шайба специальная | |
| 9 | 8***8 | Болт | |
| 10 | 2***8 | Болт | |
| 11 | 2***2 | Шайба пружинная | |
| 12 | 1***0 | Шайба уплотнительная | |
| 13 | 2***9 | Болт | |
| 14 | 2***2 | Шайба пружинная | |
| 15 | 1***0 | Хомут распорки | |
| 16 | 2***8 | Шайба плоская | |
| 17 | 1***3 | Хомут держателя зеркала | |
| 18 | 1***0 | Держатель зеркала в сборе | |
| 19 | 1***0 | Распорка зеркала | |
| 20 | 2***9 | Болт | |
| 21 | 3***1 | Хомут | |
| 22 | 2***8 | Гайка | |
| 23 | 2***8 | Шайба | |
| 24 | 2***2 | Шайба пружинная | |
| 25 | 2***8 | Гайка | |
| 26 | 1***5 | Зеркало заднего вида наружное в сборе | |
| 27 | 2***8 | Болт | |
| 28 | 1***2 | Корпус зеркала заднего вида в сборе | |
| 29 | 1***0 | Прокладка зеркала заднего вида внутренняя | |
| 30 | 1***2 | Зеркало заднего вида наружное | |
| 31 | 1***1 | Прокладка зеркала заднего вида наружная | |
| 32 | 1***9 | Обод корпуса зеркала | |
| 33 | 1***1 | Уплотнитель капота задний | |
| 34 | 1***0 | Кабина в сборе обитая и окрашенная | |
| 34 | 1***0 | Кабина в сборе обитая и окрашенная | |
| 34 | 1***0 | Кабина в сборе обитая и окрашенная | |
| 35 | 1***0 | Крышка вентиляционного люка с арматурой в сборе | |
| 36 | 2***8 | Шплинт | |
| 37 | 1***А | Уплотнитель крышки вентиляционного люка | |
| 38 | 2***2 | Шайба пружинная | |
| 39 | 2***8 | Винт | |
| 40 | 1***0 | Механизм открывания вентиляционного люка в сборе | |
| 41 | 1***2 | Раскладка вентиляционного люка с кронштейном в сборе | |
| 42 | 1***7 | Гайка специальная | |
| 43 | 1***Б | Ручка механизма открывания вентиляционного люка | |
| 44 | 2***8 | Болт | |
| 45 | 1***6 | Стекло окна задка | |
| 46 | 1***А | Уплотнитель стекла задка | |
| 47 | 1***2 | Кронштейн среднего крепления кабины к раме правый в сборе | |
| 48 | 1***2 | Серьга задней подвески кабины в сборе | |
| 49 | 2***2 | Шайба пружинная | |
| 50 | 2***8 | Болт | |
| 51 | 1***0 | Подкладка крепления задней подвески кабины | |
| 52 | 2***8 | Гайка | |
| 53 | 2***2 | Шайба пружинная | |
| 54 | 1***0 | Втулка опорная болта задней подвески кабины | |
| 55 | 1***Б | Кронштейн кабины | |
| 55 | 2***П | Заклепка | |
| 57 | 1***2 | Втулка опорная болта задней подвески кабины | |
| 58 | 3***8 | Болт | |
| 59 | 1***1 | Кронштейн среднего крепления кабины к раме левый в сборе | |
| 60 | 2***8 | Гайка | |
| 61 | 2***2 | Шайба пружинная | |
| 62 | 2***8 | Болт | |
| 63 | 2***8 | Шплинт |
