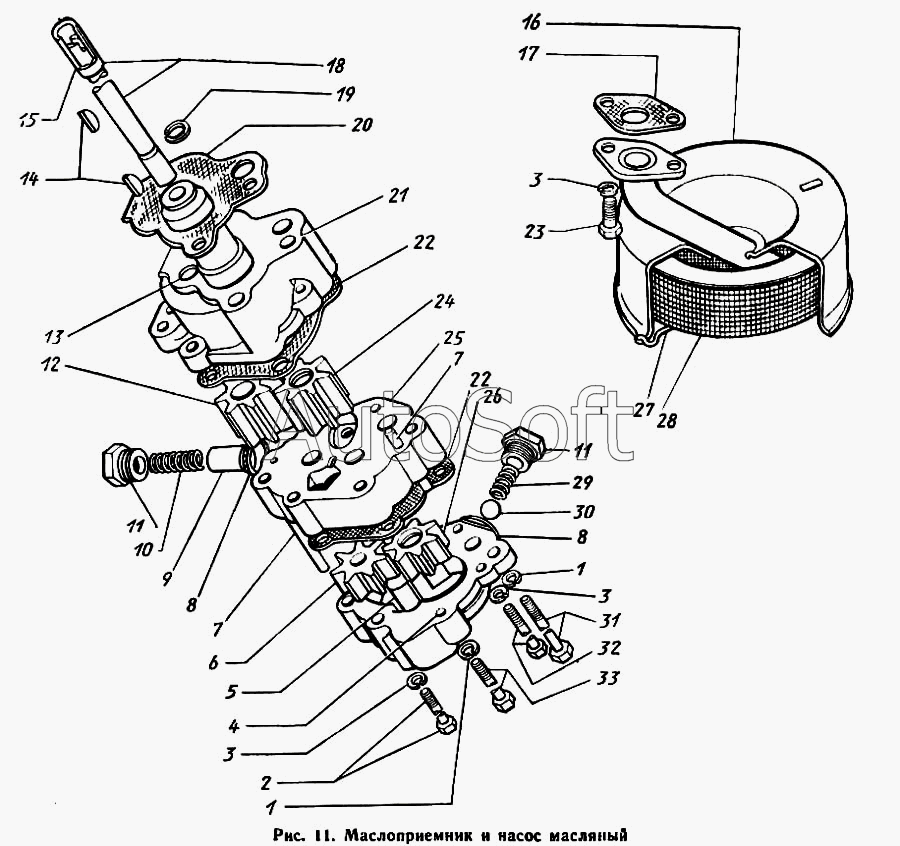

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Маслоприемник и насос масляный
1
1
2
3
3
3
4
5
6
7
7
8
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1010010-Б2 | 1***2 | Маслоприемник в сборе | |
| 130-1011010-Б2 | 1***2 | Насос масляный в сборе | |
| 130-1011016-Б | 1***Б | Корпус верхней секции масляного насоса с осью в сборе | |
| 130-1011050-В | 1***В | Крышка масляного насоса в сборе | |
| 130-1011108-Б | 1***Б | Корпус нижней секции масляного насоса в сборе | |
| 1 | 2***2 | Шайба пружинная | |
| 2 | 2***8 | Болт | |
| 3 | 2***2 | Шайба пружинная | |
| 4 | 1***Б | Корпус нижней секции масляного насоса | |
| 5 | 1***7 | Ось ведомой шестерни нижней секции масляного насоса | |
| 6 | 1***2 | Шестерня ведомая нижней секции масляного насоса | |
| 7 | 3***8 | Штифт | |
| 8 | 3***П | Прокладка | |
| 9 | 1***0 | Плунжер клапана центробежного маслоочистителя | |
| 10 | 1***Б | Пружина редукционного клапана | |
| 11 | 1***2 | Пробка редукционного и перепускного клапанов | |
| 12 | 1***Б | Шестерня ведомая верхней секции масляного насоса | |
| 13 | 1***Б | Ось ведомой шестерни верхней секции масляного насоса | |
| 14 | 3***П | Шпонка | |
| 15 | 1***3 | Втулка масляного насоса центрирующая | |
| 16 | 1***В | Колпак в сборе | |
| 17 | 1***Б | Прокладка фланца трубки маслоприемника | |
| 18 | 1***В | Вал масляного насоса | |
| 19 | 1***7 | Кольцо стопорное пружинное | |
| 20 | 1***1 | Прокладка корпуса масляного насоса | |
| 21 | 1***В | Корпус верхней секции масляного насоса | |
| 22 | 1***Б | Прокладка крышки масляного насоса толщиной 0,17 мм | |
| 23 | 2***8 | Болт | |
| 24 | 1***Б | Шестерня ведущая верхней секции масляного насоса | |
| 25 | 1***Г | Крышка масляного насоса | |
| 26 | 1***А | Шестерня ведущая нижней секции масляного насоса | |
| 27 | 1***Б | Замок сетки маслоприемника | |
| 28 | 1***Б | Сетка маслоприемника в сборе | |
| 29 | 1***8 | Пружина перепускного клапана | |
| 30 | 3***П | Шарик | |
| 31 | 2***П | Болт | |
| 32 | 2***8 | Болт | |
| 33 | 3***П | Болт |
