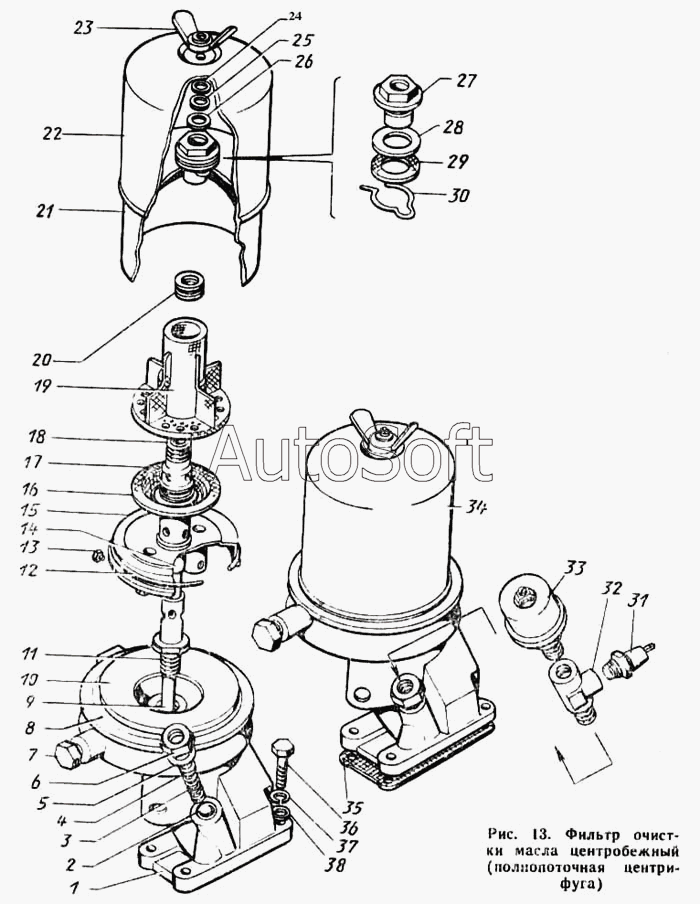

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Фильтр очистки масла центробежный (полнопоточная центрифуга)
30
21
22
23
24
25
26
27
28
29
20
31
32
33
34
35
36
37
38
11
2
3
4
5
6
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***5 | Корпус фильтра | |
| 2 | 3***П | Шарик | |
| 3 | 1***3 | Пружина перепускного клапана | |
| 4 | 1***3 | Стакан штуцера | |
| 5 | 3***П | Прокладка | |
| 6 | 1***1 | Штуцер перепускного клапана | |
| 7 | 2***8 | Пробка | |
| 8 | 1***7 | Прокладка кожуха центрифуги | |
| 9 | 1***0 | Трубка оси центрифуги | |
| 10 | 1***5 | Щиток отражательный | |
| 11 | 1***0 | Ось центрифуги | |
| 12 | 1***9 | Кольцо крышки корпуса центрифуги уплотнительное нижнее | |
| 13 | 1***3 | Жиклер центрифуги | |
| 14 | 1***0 | Втулка центрифуги нижняя | |
| 15 | 1***0 | Корпус центрифуги со втулками в сборе | |
| 16 | 1***2 | Фильтр центрифуги в сборе | |
| 17 | 3***П | Кольцо уплотнительное | |
| 18 | 1***0 | Втулка верхняя | |
| 19 | 1***0 | Вставка центрифуги | |
| 20 | 4***1 | Шарикоподшипник | |
| 21 | 1***0 | Крышка корпуса центрифуги в сборе | |
| 22 | 1***2 | Кожух центрифуги | |
| 23 | 2***8 | Гайка-барашек | |
| 24 | 3***8 | Шайба | |
| 25 | 4***6 | Кольцо упорное | |
| 26 | 3***8 | Шайба упорная | |
| 27 | 1***0 | Гайка центрифуги | |
| 28 | 3***П | Шайба | |
| 29 | 6***1 | Прокладка гайки ротора | |
| 30 | 3***П | Кольцо стопорное | |
| 31 | 1***0 | Датчик сигнализатора давления масла типа ММ111-Б | |
| 32 | 3***П | Тройник | |
| 33 | 4***0 | Датчик указателя давления масла типа ММ355 | |
| 34 | 1***1 | Фильтр очистки масла в сборе | |
| 35 | 1***0 | Прокладка корпуса фильтра очистки масла | |
| 36 | 2***8 | Болт | |
| 37 | 2***2 | Шайба пружинная | |
| 38 | 2***8 | Шайба |
