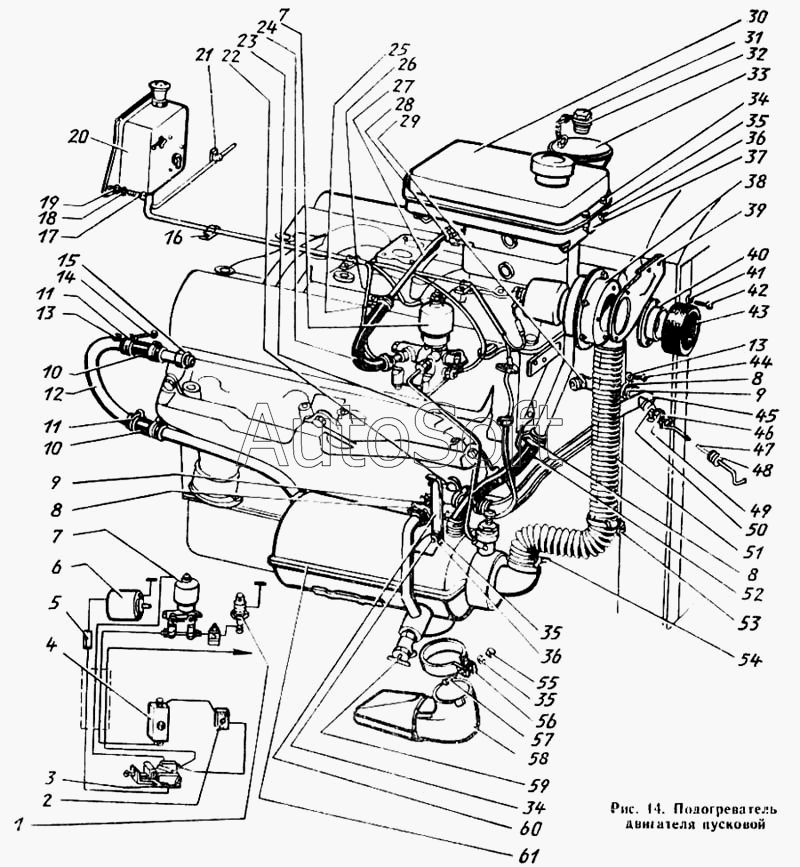

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Подогреватель двигателя пусковой
34
34
43
42
40
39
38
37
36
36
35
35
35
44
33
32
31
30
29
28
27
26
53
61
60
59
58
57
56
55
54
25
52
51
50
49
48
47
46
45
8
8
8
7
7
6
5
4
3
2
1
9
9
16
24
23
22
21
20
19
18
17
15
14
13
13
12
11
11
11
10
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1000475-Б | 1***Б | Подогреватель пусковой в сборе (комплект) | |
| 130Е-1000475-Б | 1***Б | Подогреватель пусковой в сборе (комплект) | |
| 131-1015333 | 1***3 | Каркас держателя | |
| 131-1015670 | 1***0 | Вентилятор пускового подогревателя в сборе | |
| 131-7004202 | 1***2 | Конденсатор электродвигателя вентилятора | |
| 250511-П8 | 2***8 | Гайка | |
| 252005-П8 | 2***8 | Шайба | |
| 252155-П2 | 2***2 | Шайба пружинная | |
| П100-4060 | П***0 | Переключатель | |
| П100В-1015412-Б | П***Б | Корпус пульта | |
| 1 | С***А | Свеча в сборе | |
| 2 | П***0 | Выключатель в сборе | |
| 3 | П***5 | Переключатель в сборе | |
| 4 | П***0 | Спираль контрольная в сборе | |
| 5 | 1***0 | Соединитель проводов в сборе | |
| 6 | М***2 | Двигатель вентилятора в сборе | |
| 7 | 1***В | Клапан пускового подогревателя электромагнитный в сборе | |
| 8 | 2***8 | Хомут | |
| 9 | 1***3 | Шланг соединительный подводящий | |
| 10 | 1***5 | Шланг соединительный отводящий | |
| 11 | 2***2 | Шайба пружинная | |
| 11 | 2***8 | Хомут | |
| 12 | 1***0 | Трубка котла отводящая в сборе | |
| 13 | 2***8 | Гайка | |
| 14 | 2***8 | Винт | |
| 15 | 1***Б | Штуцер котла отводящий | |
| 16 | 3***П | Скоба | |
| 17 | 2***8 | Винт | |
| 18 | 2***2 | Шайба пружинная | |
| 19 | 2***8 | Шайба плоская | |
| 20 | 1***Б | Пульт управления пусковым подогревателем в сборе | |
| 21 | 3***8 | Скоба | |
| 22 | 1***9 | Тройник в сборе | |
| 23 | 1***Б | Трубка топливная от электромагнитного клапана к котлу | |
| 24 | 1***7 | Шланг соединительный | |
| 25 | 2***8 | Хомут | |
| 26 | 2***8 | Винт | |
| 27 | 1***Б | Трубка топливного бачка отводящая в сборе | |
| 28 | 1***Д | Кран топливного бачка в сборе | |
| 29 | 1***9 | Угольник котла подводящий | |
| 30 | 1***2 | Бачок топливный пускового подогревателя в сборе | |
| 31 | 1***0 | Пробка воронки с цепью в сборе | |
| 32 | К***3 | Прокладка фильтра подачи топлива | |
| 33 | 1***А | Воронка наливная в сборе | |
| 34 | 2***8 | Болт | |
| 35 | 2***2 | Шайба пружинная | |
| 36 | 2***8 | Гайка | |
| 37 | 1***Б | Кронштейн крепления топливного бачка | |
| 38 | 1***0 | Вентилятор в сборе | |
| 39 | 1***9 | Кронштейн крепления вентилятора | |
| 40 | 1***7 | Патрубок вентилятора | |
| 42 | 2***8 | Винт | |
| 43 | 1***9 | Шланг вентилятора соединительный | |
| 44 | 2***8 | Винт | |
| 45 | 1***4 | Трубка котла подводящая в сборе | |
| 46 | 2***8 | Шплинт | |
| 47 | 1***Б | Ручка управления краном | |
| 48 | 1***3 | Втулка стержня привода управления краном | |
| 49 | 1***В | Вилка сливного крана | |
| 50 | 1***Б | Кран сливной в сборе | |
| 51 | 1***3 | Шланг | |
| 52 | 1***7 | Шланг наливной воронки соединительный | |
| 53 | 1***2 | Держатель шланга | |
| 54 | 3***2 | Хомут | |
| 55 | 2***8 | Гайка | |
| 56 | 3***8 | Хомут | |
| 57 | 2***8 | Болт | |
| 58 | 1***0 | Лоток в сборе | |
| 59 | 1***0 | Кран сливной в сборе | |
| 60 | 1***1 | Кронштейн крепления котла верхний | |
| 61 | 1***0 | Котел в сборе |
