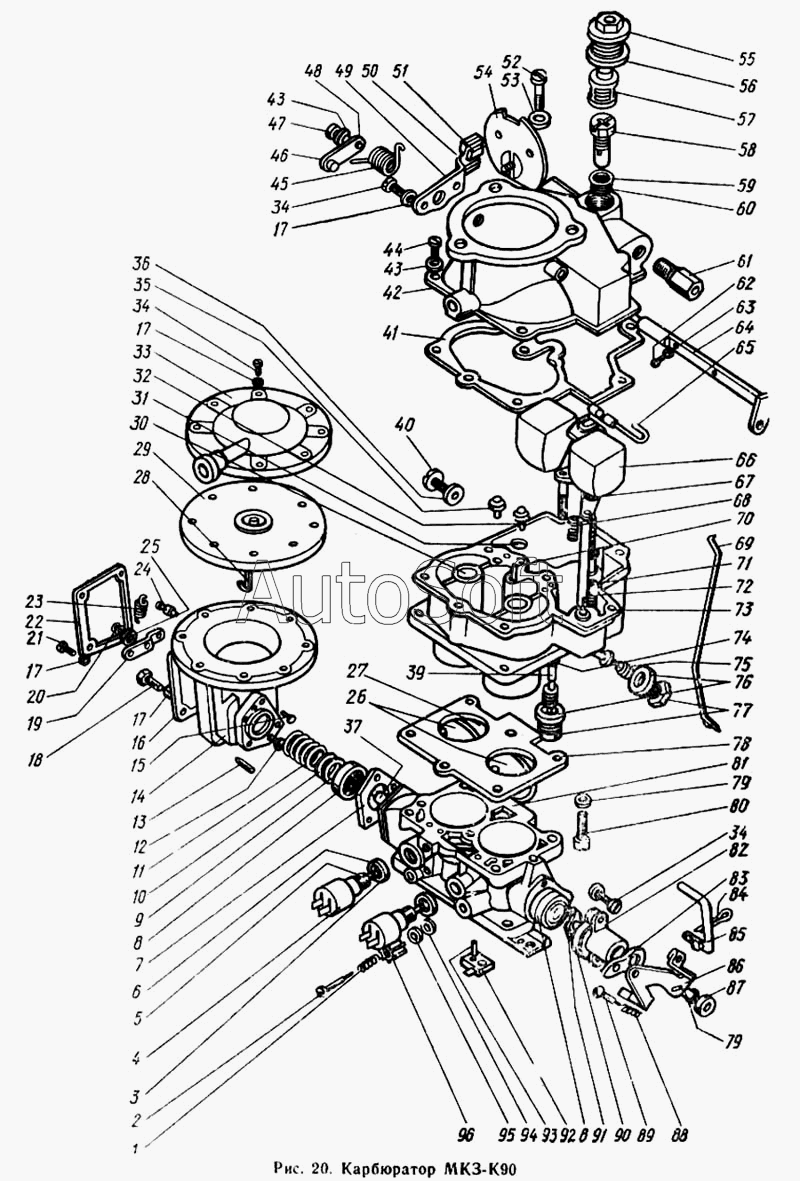

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Карбюратор МКЗ-К90
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
34
34
35
36
37
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1107010-80 | 1***0 | Карбюратор К90 со штуцером в сборе | |
| 130-1107011-50 | 1***0 | Карбюратор К90 в сборе | |
| 130-1107300-80 | 1***0 | Корпус верхний в сборе | |
| 130-1107400-60 | 1***0 | Корпус поплавковой камеры в сборе | |
| 130-1107500-50 | 1***0 | Камера смесительная в сборе | |
| 130-1107524-20 | 1***0 | Корпус диафрагменного механизма в сборе | |
| 130-1107540-40 | 1***0 | Привод дроссельных заслонок в сборе | |
| 1 | 1***0 | Пружина иглы | |
| 2 | 1***4 | Игла регулировочная холостого хода | |
| 3 | 1***9 | Прокладка клапана | |
| 4 | 1***1 | Клапан электромагнитный автоматического управления экономайзером принудительного холостого хода 32023447 | |
| 5 | 0***1 | Кольцо | |
| 6 | 3***3 | Кольцо | |
| 7 | 1***1 | Прокладка корпуса диафрагменного механизма | |
| 8 | 1***Б | Подшипник оси дроссельных заслонок в сборе | |
| 9 | 1***8 | Опора манжеты | |
| 10 | 1***В | Манжета уплотнительная | |
| 11 | 1***8 | Пружина | |
| 12 | 1***7 | Жиклер ограничителя вакуумный | |
| 13 | 1***0 | Винт упорный | |
| 14 | 1***0 | Корпус диафрагменного механизма | |
| 15 | 1***8 | Жиклер ограничителя воздушный | |
| 16 | 1***9 | Прокладка крышки ограничителя оборотов | |
| 17 | 2***2 | Шайба пружинная | |
| 18 | 2***8 | Винт | |
| 19 | 1***В | Рычаг ограничителя в сборе | |
| 20 | 2***8 | Гайка | |
| 21 | 2***8 | Винт | |
| 22 | 1***6 | Крышка ограничителя | |
| 23 | 1***Б | Пружина | |
| 24 | 1***6 | Винт пружины | |
| 25 | 1***Б | Шайба | |
| 26 | 1***1 | Заслонка дроссельная | |
| 27 | 2***8 | Винт | |
| 28 | 1***Б | Диафрагма с тягой в сборе | |
| 29 | 1***9 | Диск диафрагмы | |
| 30 | 1***Б | Диффузор малый | |
| 31 | 1***8 | Прокладка жиклера холостого хода | |
| 32 | 1***2 | Жиклер холостого хода | |
| 33 | 1***3 | Крышка диафрагменного механизма с направляющей втулкой в сборе | |
| 34 | 2***9 | Винт | |
| 35 | 1***2 | Жиклер воздушный | |
| 36 | 1***7 | Прокладка | |
| 37 | 1***Г | Ось дроссельных заслонок с рычагом в сборе | |
| 38 | 1***2 | Экономайзер в сборе | |
| 39 | 1***Б | Толкатель экономайзера | |
| 40 | К***6 | Пробка | |
| 41 | 1***0 | Прокладка | |
| 42 | 1***0 | Корпус верхний | |
| 43 | 2***2 | Шайба пружинная | |
| 44 | 2***8 | Винт | |
| 45 | 1***0 | Пружина валика | |
| 46 | 3***8 | Болт | |
| 47 | 2***8 | Гайка | |
| 48 | 1***А | Рычаг воздушной заслонки в сборе | |
| 49 | 1***А | Кронштейн троса воздушной заслонки | |
| 50 | 3***8 | Болт | |
| 51 | 1***4 | Зажим троса | |
| 52 | 1***7 | Винт | |
| 53 | 1***6 | Прокладка | |
| 54 | 1***2 | Заслонка воздушная в сборе | |
| 55 | 1***2 | Пробка фильтра подачи топлива | |
| 56 | К***3 | Прокладка фильтра подачи топлива | |
| 57 | 1***0 | Фильтр топливный в сборе | |
| 58 | 1***0 | Клапан подачи топлива в сборе | |
| 59 | 1***7 | Прокладка клапана подачи топлива | |
| 60 | 1***1 | Прокладка | |
| 61 | 3***8 | Штуцер | |
| 62 | 2***8 | Винт | |
| 63 | 2***2 | Шайба пружинная | |
| 64 | 1***2 | Валик воздушной заслонки в сборе | |
| 65 | 1***7 | Ось рычажка поплавка | |
| 66 | 1***5 | Поплавок с рычагом в сборе | |
| 67 | 1***Б | Поршень насоса в сборе | |
| 68 | 1***0 | Жиклер главный | |
| 69 | 1***0 | Тяга рычага связи | |
| 70 | 1***1 | Игла насоса ускорения | |
| 71 | 1***1 | Кольцо запорное | |
| 72 | 1***8 | Клапан насоса ускорения шариковый впускной | |
| 73 | 1***0 | Корпус поплавковой камеры | |
| 74 | 1***3 | Прокладка механического экономайзера и жиклера холостого хода | |
| 75 | 1***Б | Жиклер полной мощности | |
| 76 | 1***4 | Прокладка уплотнительная пробок | |
| 77 | 1***0 | Пробка канала экономайзера | |
| 78 | 1***9 | Прокладка корпуса смесительной камеры | |
| 79 | 2***2 | Шайба пружинная | |
| 80 | 1***2 | Болт крепления смесительной камеры | |
| 81 | 1***0 | Корпус смесительных камер | |
| 82 | 1***2 | Корпус привода в сборе | |
| 83 | 1***0 | Рычаг | |
| 84 | 2***9 | Шплинт | |
| 85 | 1***2 | Тяга ускорительного насоса | |
| 86 | 1***0 | Рычаг привода | |
| 87 | 2***8 | Гайка | |
| 88 | 1***2 | Пружина контактного винта | |
| 89 | 1***2 | Винт контактный | |
| 90 | 1***2 | Прокладка корпуса привода дроссельных заслонок карбюратора | |
| 91 | 1***2 | Валик привода | |
| 92 | 1***1 | Контакт неподвижный | |
| 93 | 2***8 | Винт | |
| 94 | 1***0 | Шайба уплотнительная | |
| 95 | 1***0 | Обойма шайбы | |
| 96 | 1***3 | Втулка иглы пломбировочная |
