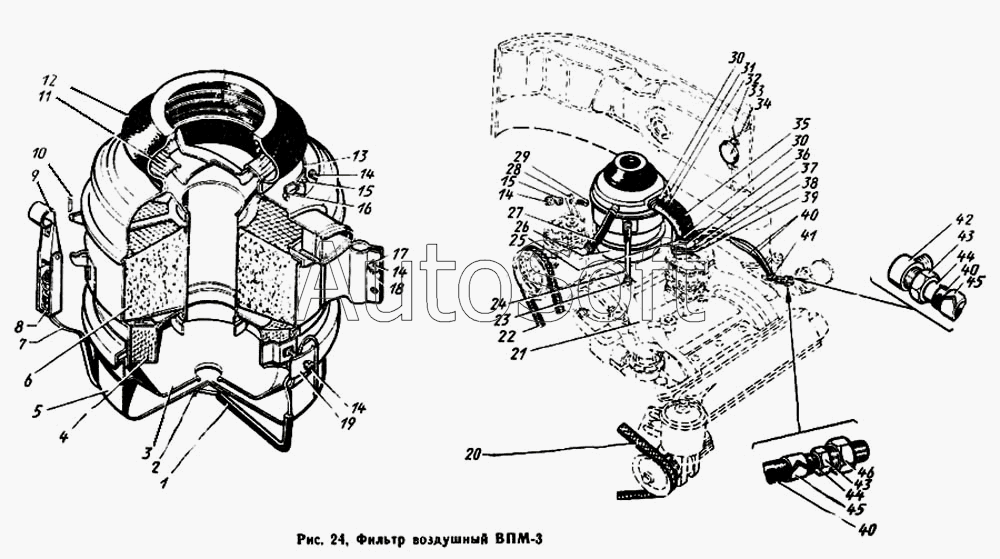

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Фильтр воздушный ВПМ-3
1
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
40
40
41
42
43
43
44
44
45
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***7 | Шланг каната воздушного фильтра | |
| 2 | 1***6 | Шайба каната опорная | |
| 3 | 1***6 | Днище фильтра в сборе | |
| 4 | 1***А | Кассета дросселирующая в сборе | |
| 5 | 1***6 | Корпус | |
| 6 | 1***1 | Элемент фильтрующий с крышкой в сборе | |
| 7 | 1***9 | Канат в сборе | |
| 8 | 1***8 | Пружина каната | |
| 9 | 1***8 | Рычаг в сборе | |
| 10 | 2***9 | Шплинт | |
| 11 | 1***9 | Пружина воздухосборника распорная | |
| 12 | 1***0 | Воздухосборник воздушного фильтра | |
| 13 | 3***8 | Хомут | |
| 14 | 2***8 | Гайка | |
| 15 | 3***2 | Шайба пружинная | |
| 16 | 2***П | Винт | |
| 17 | 3***7 | Шайба | |
| 18 | 2***8 | Болт | |
| 19 | 1***7 | Прижим каната верхний | |
| 20 | 3***9 | Ремень приводной | |
| 21 | 1***3 | Двигатель в сборе | |
| 22 | 3***0 | Ремень привода компрессора | |
| 23 | 2***8 | Гайка | |
| 24 | 1***2 | Стойка крепления воздушного фильтра | |
| 25 | 1***А | Стойка крепления воздушного фильтра с упорной шайбой в сборе | |
| 26 | 1***А | Фильтр воздушный типа ВПМ-3 в сборе | |
| 27 | 1***6 | Шланг подвода воздуха | |
| 28 | 1***2 | Кронштейн крепления воздушного фильтра | |
| 29 | 2***8 | Болт | |
| 30 | 3***8 | Лента хомута | |
| 31 | 3***8 | Пряжка | |
| 32 | 3***8 | Шплинт | |
| 33 | 1***9 | Уплотнитель пробки воздухосборника | |
| 34 | 1***Б | Пробка воздухозаборника в сборе | |
| 35 | 1***9 | Патрубок | |
| 36 | 1***8 | Патрубок в сборе | |
| 37 | 2***8 | Болт | |
| 38 | 2***2 | Шайба пружинная | |
| 39 | 1***9 | Прокладка всасывающего патрубка | |
| 40 | 1***9 | Шланг вентиляции распределителя гибкий | |
| 41 | 3***8 | Хомут | |
| 42 | 4***П | Угловой штуцер | |
| 43 | 4***8 | Гайка | |
| 44 | 1***7 | Трубка вентиляции распределителя концевая | |
| 45 | 1***7 | Хомут шлангов | |
| 46 | 4***8 | Штуцер |
