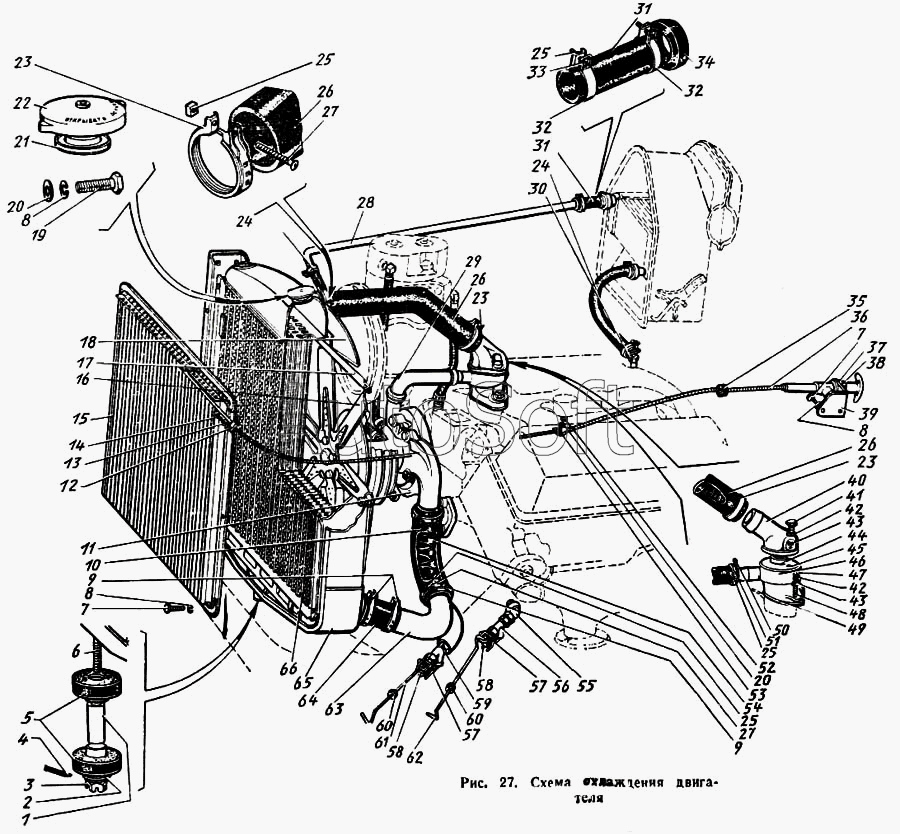

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Схема охлаждения двигателя
39
48
47
46
45
44
43
43
42
42
41
40
49
38
37
36
35
34
33
32
32
31
31
58
58
66
65
64
63
62
61
60
60
59
30
57
57
56
55
54
53
52
51
50
5
12
11
10
9
9
8
8
8
7
7
6
13
4
3
2
1
22
29
28
27
27
26
26
26
25
25
25
25
24
24
23
23
23
21
20
20
19
18
17
16
15
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1301007-Б2 | 1***2 | Радиатор в сборе | |
| 130-1303013-Б | 1***Б | Патрубок выпускной с термостатом в сборе | |
| 130-1303095-Б | 1***Б | Пружина распорная отводящего шланга | |
| 130-1310455 | 1***5 | Скоба прижима оболочки передняя | |
| 301047-П8 | 3***8 | Болт | |
| 1 | 1***0 | Втулка распорная | |
| 2 | 2***8 | Шайба | |
| 3 | 2***8 | Гайка | |
| 4 | 2***8 | Шплинт | |
| 5 | 1***8 | Подушка подвески радиатора в сборе | |
| 6 | 3***8 | Болт | |
| 7 | 2***8 | Болт | |
| 8 | 2***2 | Шайба пружинная | |
| 8 | 2***2 | Шайба пружинная | |
| 9 | 3***П | Хомут | |
| 10 | 1***2 | Шланг радиатора подводящий для автомобилей с байпасом | |
| 11 | 1***1 | Насос водяной в сборе | |
| 12 | 1***6 | Зажим оболочки тяги конечный | |
| 13 | 2***2 | Шайба пружинная | |
| 14 | 2***8 | Болт | |
| 15 | 1***0 | Жалюзи радиатора в сборе | |
| 16 | 1***6 | Вентилятор системы охлаждения в сборе | |
| 17 | 1***9 | Поперечина рамки подвески радиатора | |
| 18 | 1***0 | Кожух вентилятора в сборе | |
| 19 | 2***8 | Болт | |
| 20 | 2***8 | Шайба | |
| 21 | 1***Б | Прокладка пробки радиатора | |
| 22 | 1***0 | Пробка радиатора в сборе | |
| 23 | 3***П | Хомут в сборе | |
| 24 | 1***4 | Шланг отвода масла | |
| 25 | 2***8 | Гайка | |
| 25 | 2***8 | Гайка | |
| 26 | 1***2 | Шланг радиатора отводящий для автомобилей с байпасом | |
| 27 | 3***8 | Винт | |
| 28 | 1***1 | Трубка соединительная | |
| 29 | 1***0 | Шланг байпаса соединительный | |
| 30 | 1***0 | Кран системы отопления в сборе | |
| 31 | 1***3 | Шланг соединительный | |
| 32 | 2***8 | Хомут крепления шлангов | |
| 33 | 2***8 | Винт | |
| 34 | 1***3 | Уплотнитель трубки радиатора | |
| 35 | 1***7 | Втулка оболочки тяги жалюзи радиатора | |
| 36 | 1***0 | Тяга управления жалюзи с кронштейном в сборе | |
| 37 | 2***8 | Шайба | |
| 38 | 2***8 | Гайка | |
| 39 | 1***А | Кронштейн крепления привода жалюзи | |
| 40 | 1***2 | Патрубок выпускной водяной рубашки верхний | |
| 41 | 2***8 | Болт | |
| 42 | 2***2 | Шайба пружинная | |
| 43 | 3***8 | Шайба упорная | |
| 44 | 1***А | Термостат типа ТС101 в сборе | |
| 45 | 1***3 | Прокладка верхнего патрубка | |
| 46 | 1***1 | Патрубок выпускной водяной рубашки нижний | |
| 47 | 2***8 | Гайка | |
| 48 | 3***8 | Шпилька | |
| 49 | 1***7 | Прокладка патрубка | |
| 50 | 2***8 | Винт | |
| 51 | 2***8 | Хомут | |
| 52 | 2***8 | Гайка | |
| 53 | 1***Б | Скоба прижима оболочки задняя | |
| 54 | 1***Б | Пружина распорная подводящего шланга | |
| 55 | 3***П | Угольник | |
| 56 | 1***Е | Кран системы охлаждения сливной в сборе | |
| 57 | 2***8 | Шплинт | |
| 58 | 1***В | Вилка сливного крана | |
| 59 | 1***Б | Кран сливной в сборе | |
| 60 | 1***3 | Втулка стержня привода управления краном | |
| 61 | 1***Г | Стержень привода управления краном | |
| 62 | 1***Б | Ручка управления краном | |
| 63 | 1***Б | Колено отводящего патрубка радиатора | |
| 64 | 1***6 | Шланг от радиатора к коллектору подводного патрубка | |
| 65 | 1***2 | Рамка подвески радиатора с усилителем и болтом крепления в сборе | |
| 66 | 1***Б | Радиатор с пробкой в сборе |
