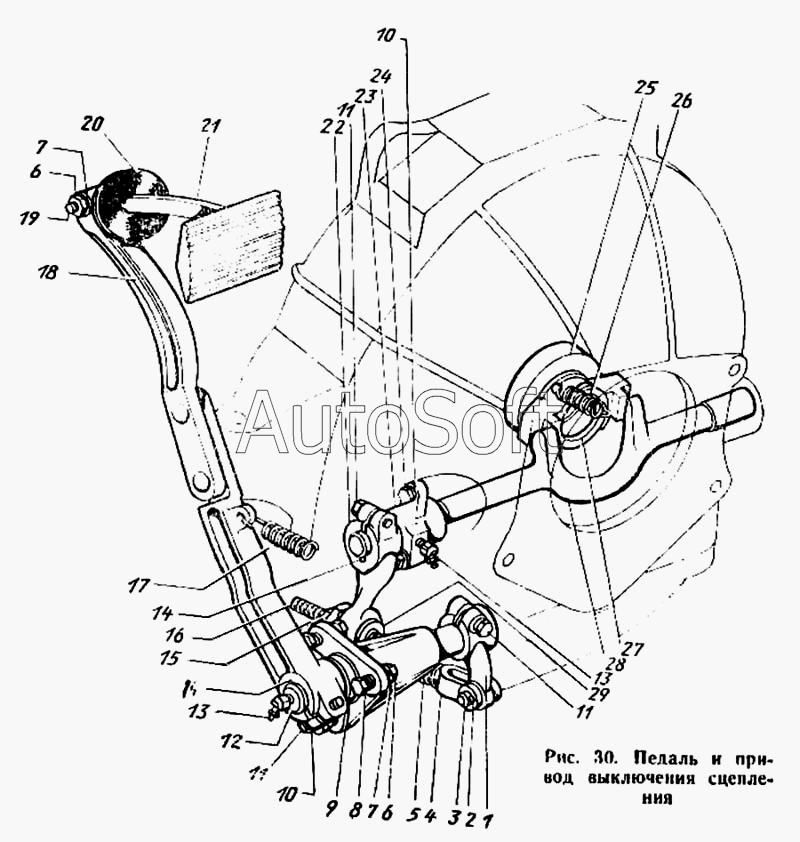

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Педаль и привод выключения сцепления
1
2
3
4
5
6
6
7
7
8
9
10
10
11
11
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-1602051 | 1***1 | Втулка вилки | |
| 130-1602010-А2 | 1***2 | Педаль в сборе | |
| 1 | 1***4 | Рычаг вала педали сцепления в сборе | |
| 2 | 2***8 | Шплинт | |
| 3 | 2***8 | Палец | |
| 4 | 1***6 | Тяга выключения сцепления в сборе | |
| 5 | 1***7 | Пружина тяги | |
| 6 | 2***8 | Гайка | |
| 7 | 2***2 | Шайба пружинная | |
| 8 | 2***8 | Болт | |
| 9 | 1***3 | Кронштейн вала педали сцепления с втулками в сборе | |
| 10 | 2***2 | Шайба пружинная | |
| 11 | 2***8 | Болт | |
| 12 | 1***5 | Вал педали сцепления | |
| 13 | 3***П | Масленка в сборе | |
| 14 | 4***П | Шпонка сегментная | |
| 15 | 1***6 | Гайка тяги сферическая | |
| 16 | 2***8 | Гайка | |
| 17 | 1***В | Пружина | |
| 18 | 1***2 | Нижняя часть педали сцепления | |
| 19 | 2***8 | Болт | |
| 20 | 1***А | Уплотнитель педали сцепления | |
| 21 | 1***8 | Верхняя часть педали сцепления | |
| 22 | 1***5 | Рычаг вилки выключения сцепления | |
| 23 | 1***6 | Фланец в сборе | |
| 24 | 2***8 | Болт | |
| 25 | 3***П | Подшипник | |
| 26 | 1***7 | Пружина оттяжная муфты подшипника выключения сцепления | |
| 27 | 1***2 | Муфта выключения сцепления с подшипником в сборе | |
| 28 | 1***6 | Вилка выключения сцепления | |
| 29 | 3***П | Шайба |
