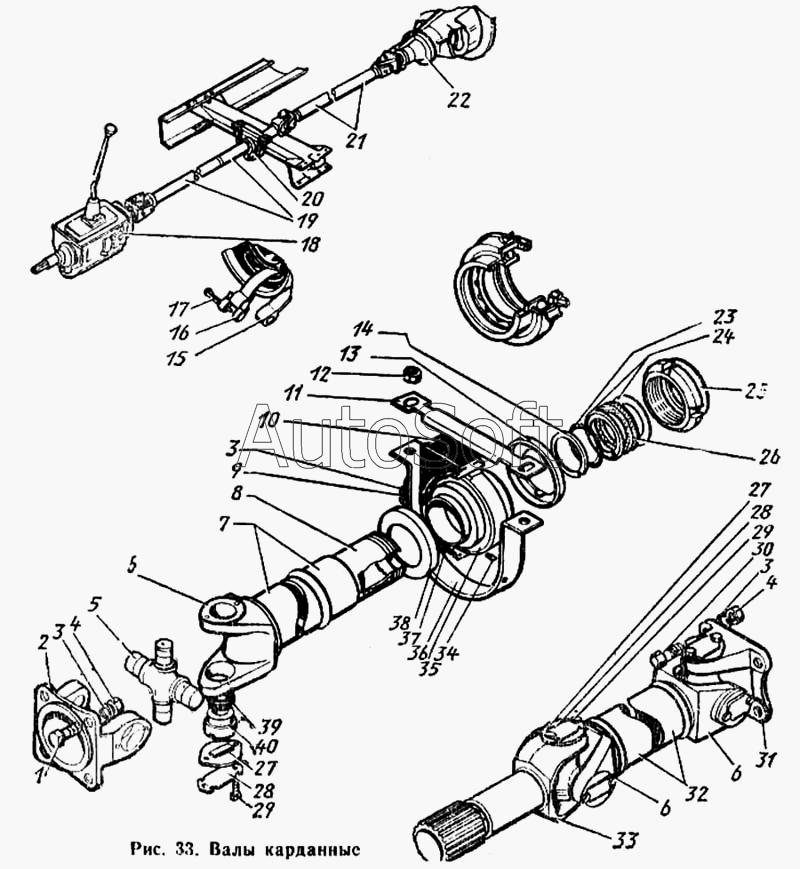

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Валы карданные
32
21
21
7
7
19
19
19
130-2202015-Б
32
1
2
3
3
3
4
4
5
5
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
27
28
28
29
29
30
31
32
33
34
35
36
37
38
39
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-2201025 | 1***5 | Крестовина карданного вала с подшипниками в сборе | |
| 130-2202015-Б | 1***Б | Вал карданный промежуточный с вилкой и втулкой в сборе | |
| 130Г-2400008 | 1***8 | Мост задний с транспортными пробками в сборе | |
| 201589-П8 | 2***8 | Болт | |
| 1 | 1***3 | Болт | |
| 2 | 1***3 | Вилка-фланец | |
| 3 | 2***2 | Шайба пружинная | |
| 4 | 2***8 | Гайка | |
| 5 | 1***0 | Крестовина карданного вала | |
| 5 | 1***0 | Крестовина карданного вала | |
| 6 | 1***2 | Вилка кардана | |
| 6 | 1***2 | Вилка кардана | |
| 7 | 1***5 | Вал карданный промежуточный с вилкой и втулкой в сборе | |
| 7 | 1***5 | Вал карданный промежуточный с вилкой и втулкой в сборе | |
| 7 | 1***Б | Вал карданный промежуточный с вилкой и втулкой в сборе | |
| 8 | 1***6 | Втулка вала лицевая в сборе | |
| 9 | 2***8 | Болт | |
| 10 | 1***А | Подушка | |
| 11 | 1***4 | Скоба | |
| 12 | 2***8 | Гайка | |
| 13 | 1***5 | Отражатель задний | |
| 14 | 1***7 | Шайба разрезная | |
| 15 | 3***8 | Лента | |
| 16 | 3***8 | Пряжка | |
| 17 | 3***8 | Шплинт | |
| 18 | 1***0 | Коробка передач в сборе | |
| 19 | 1***А | Вал карданный промежуточный с карданом в сборе | |
| 19 | 1***Б | Вал карданный промежуточный с карданом в сборе | |
| 19 | 1***А | Вал карданный промежуточный с карданом в сборе | |
| 19 | 1***Б | Вал карданный промежуточный с карданом в сборе | |
| 20 | 1***А | Опора в сборе | |
| 21 | 1***А | Вал карданный заднего моста с карданом в сборе | |
| 21 | 1***А | Вал карданный заднего моста с карданом в сборе | |
| 21 | 1***Б | Вал карданный заднего моста с карданом в сборе | |
| 22 | 1***2 | Задний мост в сборе | |
| 23 | 1***5 | Манжета скользящей вилки | |
| 24 | 1***9 | Шайба разрезная сальника шлицевой втулки | |
| 25 | 1***7 | Гайка | |
| 26 | 1***1 | Кольцо сальника шлицевой втулки карданного вала | |
| 27 | 1***0 | Пластина игольчатого подшипника опорная | |
| 27 | 1***0 | Пластина игольчатого подшипника опорная | |
| 28 | 1***1 | Пластина-замок | |
| 28 | 1***1 | Пластина-замок | |
| 29 | 2***8 | Болт | |
| 29 | 2***8 | Болт | |
| 30 | 3***8 | Болт | |
| 31 | 1***3 | Фланец-вилка карданного вала | |
| 32 | 1***5 | Вал карданный заднего моста с вилками в сборе | |
| 32 | 1***5 | Вал карданный заднего моста с вилками в сборе | |
| 32 | 1***Б | Вал карданный заднего моста с вилками в сборе | |
| 33 | 1***8 | Вилка скользящая кардана заднего моста | |
| 34 | 3***П | Масленка в сборе | |
| 35 | 1***6 | Подшипник | |
| 36 | 1***Б | Кронштейн опоры промежуточного карданного вала | |
| 37 | 1***1 | Втулка распорная | |
| 38 | 1***9 | Отражатель передний | |
| 39 | 1***3 | Уплотнение подшипника карданного вала торцевое в сборе | |
| 39 | 1***3 | Уплотнение подшипника карданного вала торцевое в сборе | |
| 40 | 1***4 | Подшипник игольчатый кардана в сборе | |
| 40 | 1***4 | Подшипник игольчатый кардана в сборе |
