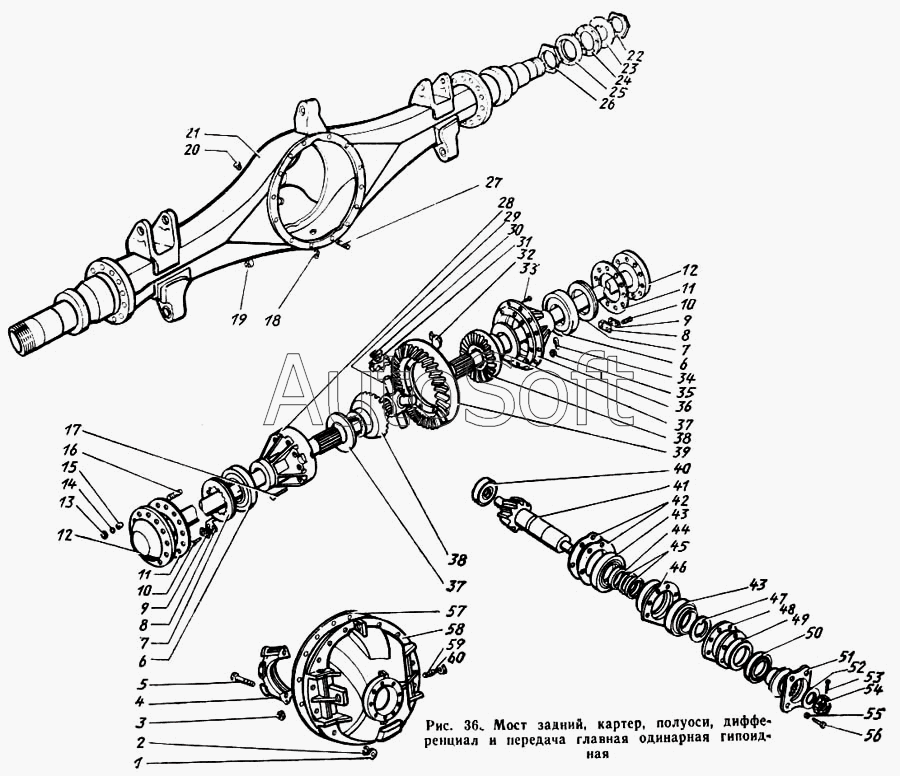

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Мост задний, картер, полуоси, дифференциал и передача главная одинарная гипоидная
29
38
38
37
37
36
35
34
33
32
31
30
30
39
28
27
26
25
24
23
22
21
20
19
50
60
59
58
57
56
55
54
53
52
51
18
49
48
47
46
45
44
43
43
42
41
40
45
45
45
45
7
7
17
16
15
14
13
12
12
11
11
10
10
9
9
8
8
6
6
5
4
3
2
1
45
45
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-2402077 | 1***7 | Пластина стопорная болта крышки подшипника дифференциала | |
| 130Г-2400008 | 1***8 | Мост задний с транспортными пробками в сборе | |
| 130Г-2400010 | 1***0 | Мост задний в сборе | |
| 130Г-2401006 | 1***6 | Картер заднего моста с гайками в сборе | |
| 130Г-2402010 | 1***0 | Передача заднего моста главная в сборе | |
| 130Г-2402012 | 1***2 | Шестерня главной передачи заднего моста ведущая в сборе | |
| 130Г-2402015 | 1***5 | Картер главной передачи заднего моста с крышками подшипников в сборе | |
| 130Г-2402020 | 1***0 | Шестерня ведущая и ведомая главной передачи (комплект) | |
| 130Г-2402048 | 1***8 | Стакан подшипников ведущей конической шестерни с кольцами подшипников в сборе | |
| 130Г-2402050 | 1***0 | Крышка стакана подшипников с манжетой в сборе | |
| 130Г-2402078 | 1***8 | Стакан подшипников с внутренними кольцами в сборе (комплект) | |
| 130Г-2402097 | 1***7 | Прокладка регулировочная 0,50 мм | |
| 130Г-2402098 | 1***8 | Прокладка регулировочная 0,20 мм | |
| 130Г-2402099 | 1***9 | Прокладка регулировочная 0,10 мм | |
| 130Г-2402100 | 1***0 | Прокладка регулировочная 0,05 мм | |
| 130Г-2402165 | 1***5 | Маслоуловитель главной передачи | |
| 130Г-2403010 | 1***0 | Дифференциал заднего моста в сборе | |
| 130Г-2403063 | 1***3 | Втулка сателлита дифференциала | |
| 301563-П | 3***П | Болт | |
| 308650-П8 | 3***8 | Шпилька крепления главной передачи длинная | |
| 1 | 2***8 | Гайка | |
| 2 | 2***2 | Шайба пружинная | |
| 3 | 2***П | Пробка 1/4" | |
| 4 | 1***6 | Крышка подшипника дифференциала со штифтом в сборе | |
| 5 | 3***8 | Болт | |
| 6 | 4***П | Подшипник | |
| 7 | 1***0 | Гайка подшипника дифференциала | |
| 8 | 1***3 | Стопор гайки подшипника дифференциала | |
| 9 | 1***4 | Пластина замочная | |
| 10 | 2***П | Болт | |
| 11 | 1***8 | Прокладка фланца полуоси | |
| 12 | 1***0 | Полуось заднего моста | |
| 13 | 2***8 | Гайка | |
| 14 | 2***2 | Шайба пружинная | |
| 15 | 1***2 | Втулка разжимная | |
| 16 | 3***8 | Шпилька | |
| 17 | 3***П | Болт | |
| 18 | 4***9 | Пробка КГ 1/2" | |
| 19 | 2***П | Пробка КГ 1/4" | |
| 20 | 3***П | Сапун в сборе | |
| 21 | 1***0 | Картер заднего моста в сборе | |
| 22 | 1***2 | Гайка подшипника ступицы колеса внешняя в сборе | |
| 23 | 1***0 | Шайба замочная гайки подшипника ступицы заднего колеса | |
| 24 | 1***4 | Набивка сальника 173х117х8 | |
| 25 | 1***3 | Корпус манжеты полуоси | |
| 26 | 1***4 | Гайка подшипника ступицы колеса внутренняя со штифтом | |
| 27 | 3***8 | Шпилька | |
| 28 | 1***8 | Чашка дифференциала правая | |
| 29 | 1***0 | Крестовина дифференциала | |
| 30 | 1***8 | Шайба сателлита дифференциала | |
| 30 | 3***8 | Гайка | |
| 31 | 1***4 | Сателлит дифференциала с втулкой в сборе | |
| 32 | 1***4 | Накладка ведомой шестерни опорная с маслоуловителем в сборе | |
| 33 | 3***П | Заклепка | |
| 34 | 2***П | Шплинт | |
| 35 | 2***П | Гайка прорезная | |
| 36 | 1***9 | Чашка дифференциала левая | |
| 37 | 1***1 | Шайба опорная шестерни полуоси | |
| 38 | 1***0 | Колесо зубчатое полуоси | |
| 39 | 1***0 | Шестерня главной передачи ведомая | |
| 40 | 3***П | Подшипник роликовый | |
| 41 | 1***7 | Шестерня главной передачи заднего моста ведущая | |
| 42 | 1***6 | Прокладка стакана регулировочная толщиной 1,0 мм | |
| 43 | 3***П | Подшипник | |
| 44 | 1***9 | Втулка подшипников | |
| 45 | 1***8 | Шайба регулировочная 2,60...2,62 мм | |
| 45 | 1***9 | Шайба регулировочная 2,65...2,67 мм | |
| 45 | 1***0 | Шайба регулировочная 2,75...2,77 мм | |
| 45 | 1***1 | Шайба регулировочная 2,85...2,87 мм | |
| 45 | 1***2 | Шайба регулировочная 2,95...2,97 мм | |
| 45 | 1***3 | Шайба регулировочная 3,05...3,07 мм | |
| 45 | 1***4 | Шайба регулировочная 3,15...3,17 мм | |
| 45 | 1***5 | Шайба регулировочная 3,20...3,22 мм | |
| 46 | 1***9 | Стакан подшипников ведущей шестерни | |
| 47 | 1***8 | Шайба подшипника ведущей шестерни | |
| 48 | 1***7 | Прокладка крышки стакана уплотнительная | |
| 49 | 1***1 | Крышка стакана подшипников ведущей шестерни | |
| 50 | 3***П | Манжета в сборе | |
| 51 | 1***6 | Фланец ведущей шестерни с отражателем в сборе | |
| 52 | 3***П | Шайба | |
| 53 | 2***П | Шплинт | |
| 54 | 3***П | Гайка вала ведущей конической шестерни | |
| 55 | 2***2 | Шайба пружинная | |
| 56 | 2***8 | Болт | |
| 57 | 1***4 | Прокладка картера редуктора | |
| 58 | 1***8 | Картер главной передачи | |
| 59 | 1***6 | Болт ведомой шестерни опорный | |
| 60 | 3***8 | Гайка |
