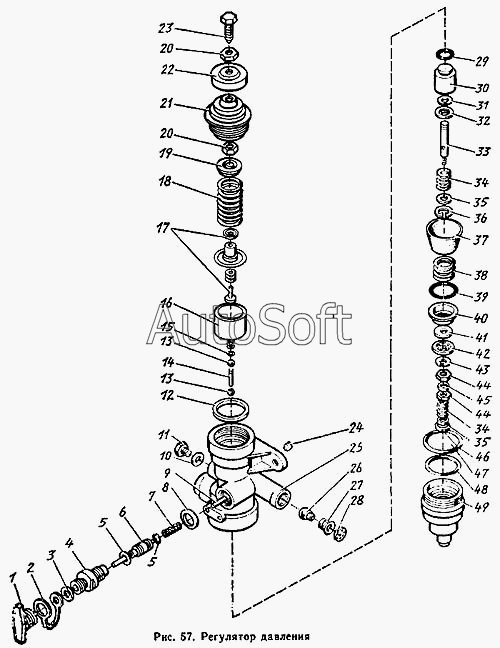

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Регулятор давления
37
25
26
27
28
29
30
31
32
33
34
34
35
35
36
24
38
39
40
41
42
43
44
44
45
46
47
48
49
12
1
2
3
4
5
5
6
7
8
9
10
11
13
13
14
15
16
17
18
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3512009 | 1***9 | Комплект запасных частей | |
| 100-3512010 | 1***0 | Регулятор давления в сборе | |
| 1 | 1***8 | Гайка-барашек | |
| 2 | 1***9 | Лента клапана | |
| 3 | 1***7 | Кольцо уплотнительное | |
| 4 | 1***6 | Штуцер | |
| 5 | 1***3 | Кольцо | |
| 6 | 1***2 | Корпус клапана | |
| 7 | 1***0 | Пружина | |
| 8 | 3***П | Кольцо уплотнительное | |
| 9 | 2***9 | Штифт | |
| 10 | 3***П | Кольцо уплотнительное | |
| 11 | 1***3 | Винт запорный | |
| 12 | 1***0 | Манжета | |
| 13 | 1***5 | Клапан | |
| 14 | 1***2 | Корпус клапана | |
| 15 | 1***9 | Кольцо | |
| 16 | 1***0 | Поршень | |
| 17 | 1***3 | Направляющая пружины в сборе | |
| 18 | 1***5 | Пружина | |
| 19 | 1***6 | Тарелка пружины | |
| 20 | 2***9 | Гайка | |
| 21 | 1***2 | Крышка верхняя | |
| 22 | 1***3 | Колпак | |
| 23 | 3***9 | Винт | |
| 24 | 1***2 | Штифт-заглушка | |
| 25 | 1***0 | Корпус регулятора давления | |
| 26 | 1***4 | Клапан в сборе | |
| 27 | 1***6 | Пружина | |
| 28 | 1***7 | Шайба | |
| 29 | 1***5 | Кольцо | |
| 30 | 1***4 | Поршень | |
| 31 | 4***2 | Кольцо упорное | |
| 32 | 1***7 | Тарелка пружины | |
| 33 | 1***6 | Тяга клапана | |
| 34 | 1***8 | Пружина | |
| 35 | 1***9 | Шайба пружины | |
| 36 | 4***2 | Кольцо упорное | |
| 37 | 1***5 | Фильтр | |
| 38 | 1***6 | Пружина | |
| 39 | 4***2 | Кольцо упорное | |
| 40 | 1***0 | Седло клапана | |
| 41 | 1***3 | Кольцо уплотнительное | |
| 42 | 1***2 | Корпус клапана | |
| 43 | 3***2 | Шайба пружинная | |
| 44 | 2***9 | Гайка | |
| 45 | 2***9 | Шайба зубчатая | |
| 46 | 3***9 | Шайба | |
| 47 | 1***7 | Кольцо | |
| 48 | 1***1 | Кольцо | |
| 49 | 1***4 | Крышка нижняя |
