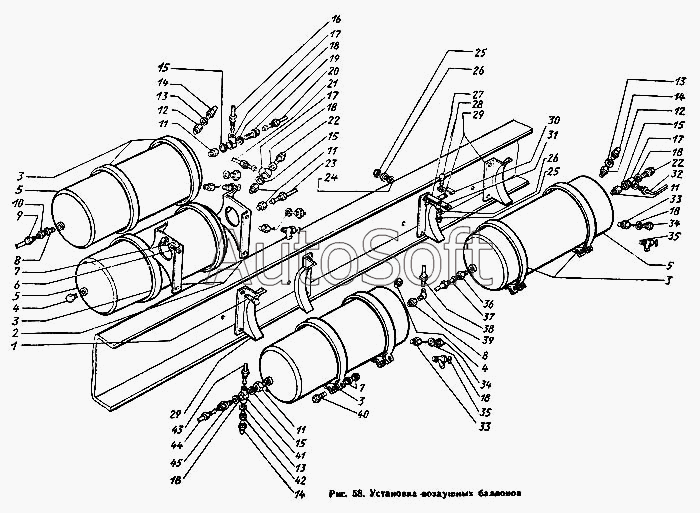

Каталог запасных частей к технике: ЗИЛ-431410 Каталог 1989 г. (1989). Установка воздушных баллонов
12
12
37
37
1
2
3
3
3
3
4
4
5
5
5
6
7
7
8
8
9
10
11
11
11
11
12
13
13
13
14
14
14
15
15
15
15
16
17
17
17
18
18
18
18
18
18
19
20
21
22
22
23
24
25
25
26
26
27
28
29
29
30
31
32
33
33
34
34
35
35
36
37
38
39
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3513108 | 1***8 | Кран сливной конденсата с переходником в сборе | |
| 1 | 2***9 | Болт | |
| 2 | 1***1 | Кронштейн | |
| 3 | 1***5 | Хомут крепления воздушных баллонов | |
| 4 | 4***9 | Пробка | |
| 5 | 1***5 | Баллон воздушный тормозов первый в сборе | |
| 6 | 2***2 | Шайба пружинная | |
| 7 | 2***9 | Гайка | |
| 8 | 3***8 | Штуцер | |
| 9 | 1***8 | Трубка от баллона задних тормозов к манометру | |
| 10 | 4***8 | Штуцер ввертной | |
| 11 | 3***9 | Штуцер ввертной | |
| 12 | 1***2 | Переходник | |
| 12 | 3***9 | Переходник | |
| 13 | 3***П | Шайба | |
| 14 | 1***0 | Датчик аварийного падения давления воздуха в пневмосистеме типа М124-Б | |
| 15 | 3***П | Шайба | |
| 16 | 1***6 | Трубка от баллона задних тормозов к тормозному крану | |
| 17 | 3***9 | Угольник проходной поворотный | |
| 18 | 3***П | Шайба | |
| 18 | 3***П | Шайба | |
| 19 | 3***П | Болт поворотного угольника | |
| 20 | 1***2 | Трубка от тройного защитного клапана к баллону задних тормозов | |
| 21 | 1***5 | Трубка от конденсационного баллона к двойному защитному клапану | |
| 22 | 3***П | Болт поворотного угольника | |
| 23 | 1***2 | Трубка от предохранителя против замерзания к конденсационному баллону | |
| 24 | 2***9 | Шайба | |
| 25 | 2***9 | Гайка | |
| 25 | 2***9 | Гайка | |
| 26 | 2***2 | Шайба пружинная | |
| 26 | 2***2 | Шайба пружинная | |
| 27 | 2***9 | Болт | |
| 28 | 2***9 | Болт | |
| 29 | 1***0 | Кронштейн | |
| 30 | 3***8 | Скоба | |
| 31 | 1***0 | Кронштейн | |
| 32 | 1***6 | Трубка от воздушного баллона к ускорительному клапану первая | |
| 33 | 1***2 | Переходник крана | |
| 34 | 1***0 | Кран слива конденсата | |
| 35 | 1***0 | Кран сливной в сборе | |
| 36 | 3***8 | Штуцер ввертной | |
| 37 | 1***0 | Трубка от двойного защитного клапана к баллону стояночного тормоза | |
| 37 | 1***0 | Трубка от двойного защитного клапана к баллону стояночного тормоза | |
| 37 | 1***0 | Трубка от двойного защитного клапана к баллону стояночного тормоза | |
| 38 | 1***2 | Трубка от двойного защитного клапана к баллону передних тормозов | |
| 39 | 3***П | Угольник ввертной | |
| 40 | 3***9 | Болт | |
| 41 | 3***9 | Тройник поворотный | |
| 42 | 3***9 | Штуцер | |
| 43 | 1***6 | Трубка от баллона передних тормозов к тормозному крану | |
| 44 | 1***2 | Трубка от воздушного баллона к манометру | |
| 45 | 3***П | Болт поворотного угольника |
