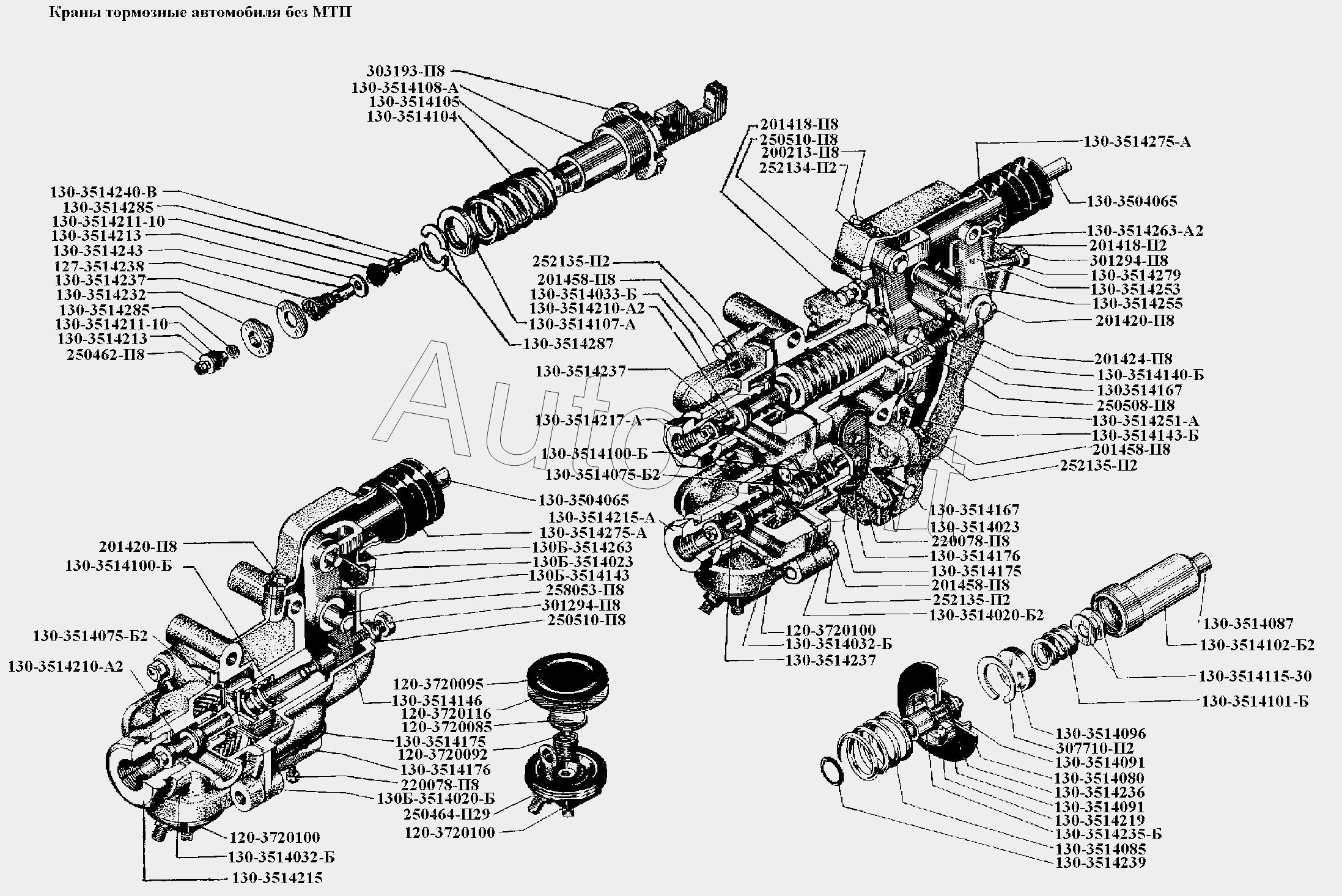

Каталог запасных частей к технике: ЗИЛ-431416 (1990). Тормоза\Краны тормозные автомобиля без МТП
130-3514279
130-3514143-Б
130-3514251-А
250508-П8
130-3514167
130-3514167
130-3514140-Б
201424-П8
130-3514255
130-3514253
130-3514023
130-3514263-А2
252134-П2
200213-П8
201418-П8
201418-П8
252135-П2
252135-П2
252135-П2
201458-П8
201458-П8
201458-П8
130-3514033-Б
130-3514107-А
130-3514239
130Б-3514263
130Б-3514023
130Б-3514143
258053-П8
130-3514087
130-3514102-Б2
130-3514115-30
130-3514101-Б
130-3514287
130-3514085
130-3514235-Б
130-3514219
130-3514236
130-3514080
130-3514091
130-3514091
307710-П2
130-3514096
127-3514238
120-3720100
120-3720100
120-3720100
130-3514210-А2
130-3514210-А2
130-3514075-Б2
130-3514075-Б2
130-3514100-Б
130-3514100-Б
201420-П8
201420-П8
250462-П8
130-3514232
130-3514237
130-3514237
130-3514237
130-3514032-Б
130-3514032-Б
130-3514243
130-3514213
130-3514213
130-3514211-10
130-3514211-10
130-3514285
130-3514285
130-3514240-В
130-3514104
130-3514105
130-3514108-А
120-3720085
130-3514217-А
130-3504065
130-3504065
130-3514275-А
130-3514275-А
301294-П8
301294-П8
250510-П8
250510-П8
120-3720095
1303514146
120-3720116
303193-П8
130-3514175
130-3514175
130-3514176
130-3514176
220078-П8
220078-П8
130-3514020-Б2
130-3514020-Б2
250464-П29
120-3720092
130-3514215-А
130-3514215-А
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-3720085 | 1***5 | Основание контакта в сборе | |
| 120-3720092 | 1***2 | Пружина контакта | |
| 120-3720095 | 1***5 | Диафрагма | |
| 120-3720100 | 1***0 | Колодка выключателя в сборе (допускается замена на 130-3720100) | |
| 120-3720116 | 1***6 | Прокладка клапана | |
| 127-3514238 | 1***8 | Пружина клапана | |
| 130-3504065 | 1***5 | Тяга привода тормозного крана в сборе | |
| 130-3514020-Б2 | 1***2 | Корпус тормозного крана | |
| 130-3514023 | 1***3 | Прокладка корпуса тормозного крана | |
| 130-3514032-Б | 1***Б | Крышка | |
| 130-3514033-Б | 1***Б | Крышка тормозного крана | |
| 130-3514075-Б2 | 1***2 | Диафрагма тормозного крана в сборе | |
| 130-3514080 | 1***0 | Диафрагма тормозного крана | |
| 130-3514085 | 1***5 | Пружина диафрагмы возвратная | |
| 130-3514087 | 1***7 | Пятка стакана | |
| 130-3514091 | 1***1 | Шайба диафрагмы редуктора | |
| 130-3514096 | 1***6 | Шайба пружины опорная | |
| 130-3514100-Б | 1***Б | Пружина уравновешивающая малая со стаканом в сборе | |
| 130-3514101-Б | 1***Б | Пружина уравновешивающая малая | |
| 130-3514102-Б2 | 1***2 | Стакан малой уравновешивающей пружины | |
| 130-3514104 | 1***4 | Пружина уравновешивающая большая | |
| 130-3514105 | 1***5 | Шток | |
| 130-3514107-А | 1***А | Шайба штока опорная | |
| 130-3514108-А | 1***А | Направляющая штока | |
| 130-3514115-30 | 1***0 | Прокладка | |
| 130-3514140-Б | 1***Б | Рычаг тормозного крана в сборе | |
| 130-3514143-Б | 1***Б | Рычаг тормозного крана малый | |
| 130-3514167 | 1***7 | Ось рычага тормозного крана | |
| 130-3514175 | 1***5 | Уплотнитель перепускного отверстия | |
| 130-3514176 | 1***6 | Крышка выпускного отверстия | |
| 130-3514210-А2 | 1***2 | Клапан в сборе | |
| 130-3514211-10 | 1***0 | Конус клапана | |
| 130-3514213 | 1***3 | Шайба клапана большая | |
| 130-3514215-А | 1***А | Пробка тормозного крана | |
| 130-3514217-А | 1***А | Пробка тормозного крана | |
| 130-3514219 | 1***9 | Гайка диафрагмы | |
| 130-3514232 | 1***2 | Седло впускного клапана | |
| 130-3514235-Б | 1***Б | Седло выпускного клапана | |
| 130-3514236 | 1***6 | Прокладка седла выпускного клапана | |
| 130-3514237 | 1***7 | Прокладка седла клапана | |
| 130-3514239 | 1***9 | Кольцо клапана уплотнительное | |
| 130-3514240-В | 1***В | Стержень клапана | |
| 130-3514243 | 1***3 | Трубка стержня клапана редуктора | |
| 130-3514251-А | 1***А | Корпус рычагов | |
| 130-3514253 | 1***3 | Рычаг ручного привода | |
| 130-3514255 | 1***5 | Валик рычага | |
| 130-3514263-А2 | 1***2 | Крышка корпуса рычагов | |
| 130-3514275-А | 1***А | Чехол тяги тормозного крана защитный | |
| 130-3514279 | 1***9 | Прокладка корпуса рычагов | |
| 130-3514285 | 1***5 | Шайба клапана малая | |
| 130-3514287 | 1***7 | Полукольцо опорной шайбы стопорное | |
| 1303514146 | 1***6 | Ось | |
| 130Б-3514023 | 1***3 | Прокладка корпуса тормозного крана | |
| 130Б-3514143 | 1***3 | Рычаг тормозного крана малый | |
| 130Б-3514263 | 1***3 | Крышка корпуса рычагов | |
| 200213-П8 | 2***8 | Болт крепления корпуса рычагов | |
| 201418-П8 | 2***8 | Болт | |
| 201420-П8 | 2***8 | Болт | |
| 201424-П8 | 2***8 | Болт | |
| 201458-П8 | 2***8 | Болт | |
| 220078-П8 | 2***8 | Винт | |
| 250462-П8 | 2***8 | Гайка | |
| 250464-П29 | 2***9 | Гайка | |
| 250508-П8 | 2***8 | Гайка | |
| 250510-П8 | 2***8 | Гайка | |
| 252134-П2 | 2***2 | Шайба пружинная | |
| 252135-П2 | 2***2 | Шайба пружинная | |
| 258053-П8 | 2***8 | Шплинт | |
| 301294-П8 | 3***8 | Болт регулировочный | |
| 303193-П8 | 3***8 | Гайка стопорная | |
| 307710-П2 | 3***2 | Кольцо стопорное |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
