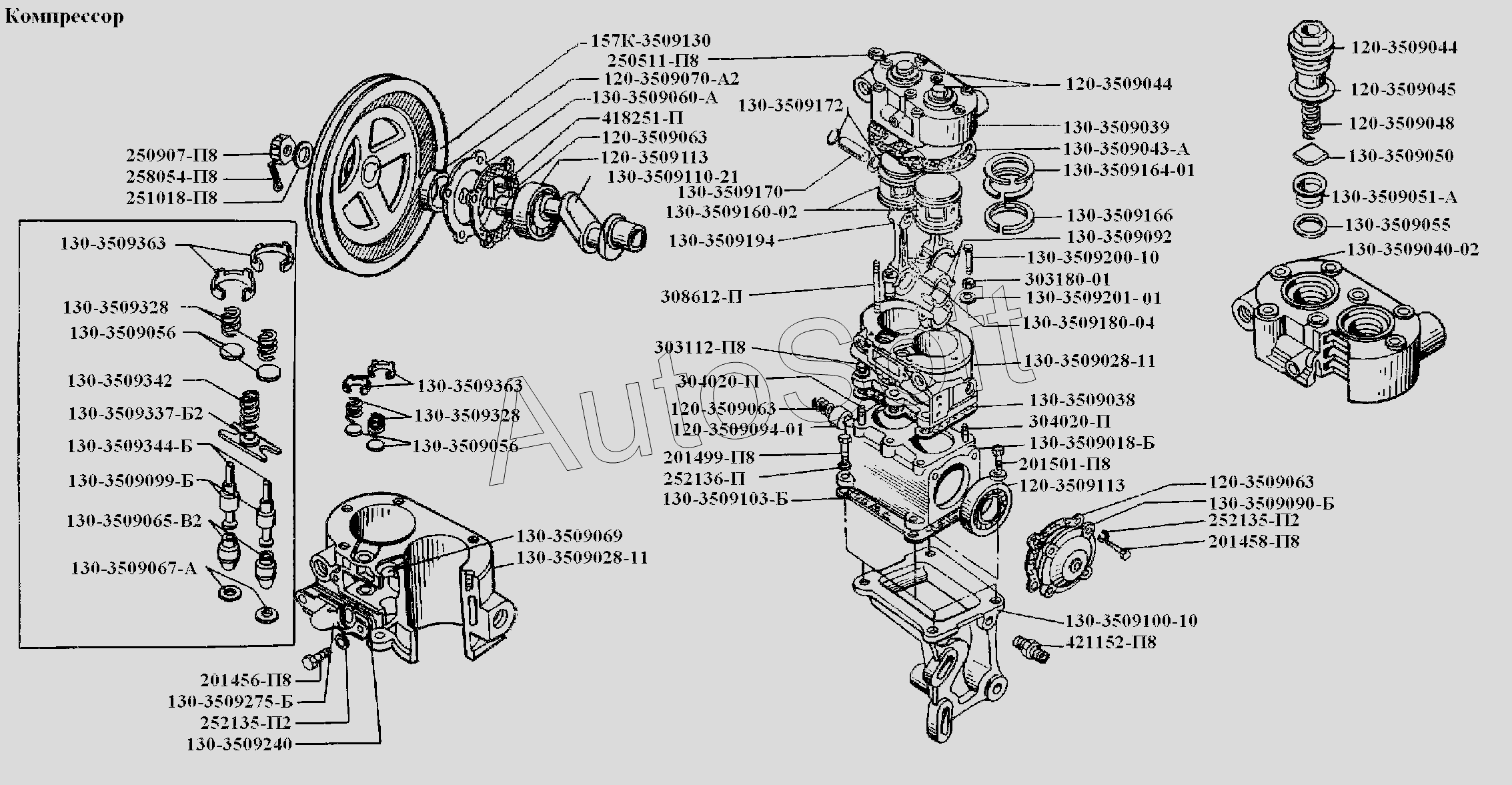

Каталог запасных частей к технике: ЗИЛ-441517 Каталог 1987 г. (1987). Компрессор (для а/м без МТП)
250907-П8
258054-П8
252018-П8
130-3509363
130-3509363
130-3509328
130-3509328
130-3509056
130-3509056
130-3509342
130-3509337-Б2
130-3509344-Б
130-3509099-Б
130-3509065-В2
130-3509067-А
201456-П8
130-3509275-Б
252135-П2
252135-П2
130-3509240
130-3509028-11
130-3509028-11
130-3509069
130-3509103-Б
252136-П2
201499-П8
120-3509094-01
120-3509063
120-3509063
120-3509063
304020-П
304020-П
303112-П8
308612-П8
130-3509194
130-3509160-02
130-3509170
130-3509110-21
120-3509113
120-3509113
418251-П
130-3509060-А
120-3509070-А2
130-3509172
250511-П8
157К-3509130
120-3509044
120-3509044
130-3509039
130-3509043-А
130-3509164-01
130-3509166
130-3509092
130-3509200-10
303180-01
120-3509045
120-3509048
130-3509050
130-3509051-А
130-3509055
130-3509040-02
130-3509090-Б
201458-П8
130-3509038
130-3509018-Б
201501-П8
130-3509100-10
421152-П8
130-3509201-01
130-3509180-04
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-3509044 | 1***4 | Пробка нагнетательного клапана | |
| 120-3509045 | 1***5 | Прокладка пробки | |
| 120-3509048 | 1***8 | Пружина нагнетательного клапана | |
| 120-3509063 | 1***3 | Прокладка передней и задней крышек картера компрессора | |
| 120-3509070-А2 | 1***2 | Манжета передней крышки картера в сборе | |
| 120-3509094-01 | 1***1 | Уплотнитель задней крышки | |
| 120-3509113 | 1***3 | Подшипник компрессора 207К5 | |
| 130-3509018-Б | 1***Б | Картер компрессора в сборе | |
| 130-3509028-11 | 1***1 | Блок цилиндров | |
| 130-3509038 | 1***8 | Прокладка блока цилиндров компрессора | |
| 130-3509039 | 1***9 | Головка компрессора в сборе | |
| 130-3509040-02 | 1***2 | Головка компрессора | |
| 130-3509043-А | 1***А | Прокладка головки блока цилиндров компрессора 0,8 мм | |
| 130-3509050 | 1***0 | Клапан нагнетательный | |
| 130-3509051-А | 1***А | Седло нагнетательного клапана | |
| 130-3509055 | 1***5 | Прокладка седла нагнетательного клапана | |
| 130-3509056 | 1***6 | Клапан впускной | |
| 130-3509060-А | 1***А | Крышка передняя | |
| 130-3509065-В2 | 1***2 | Плунжер впускного клапана | |
| 130-3509067-А | 1***А | Кольцо уплотнительное плунжера впускного клапана | |
| 130-3509069 | 1***9 | Седло впускного клапана | |
| 130-3509090-Б | 1***Б | Крышка картера компрессора задняя | |
| 130-3509092 | 1***2 | Вкладыш шатуна компрессора | |
| 130-3509099-Б | 1***Б | Гнездо штока впускного клапана | |
| 130-3509100-10 | 1***0 | Крышка нижняя | |
| 130-3509103-Б | 1***Б | Прокладка нижней крышки картера компрессора | |
| 130-3509110-21 | 1***1 | Вал коленчатый | |
| 130-3509160-02 | 1***2 | Поршень номинального размера | |
| 130-3509164-01 | 1***1 | Кольцо компрессионное | |
| 130-3509166 | 1***6 | Кольцо поршня маслосъемное | |
| 130-3509170 | 1***0 | Палец поршневой | |
| 130-3509172 | 1***2 | Кольцо пальца стопорное | |
| 130-3509180-04 | 1***4 | Шатун в сборе | |
| 130-3509194 | 1***4 | Втулка верхней головки шатуна компрессора | |
| 130-3509200-10 | 1***0 | Болт | |
| 130-3509201-01 | 1***1 | Шайба замочная | |
| 130-3509240 | 1***0 | Прокладка патрубка подвода воздуха | |
| 130-3509275-Б | 1***Б | Патрубок компрессора впускной | |
| 130-3509328 | 1***8 | Пружина впускного клапана | |
| 130-3509337-Б2 | 1***2 | Коромысло впускных клапанов | |
| 130-3509342 | 1***2 | Пружина коромысла впускных клапанов | |
| 130-3509344-Б | 1***Б | Шток впускного клапана | |
| 130-3509363 | 1***3 | Направляющая впускного клапана | |
| 157К-3509130 | 1***0 | Шкив компрессора | |
| 201456-П8 | 2***8 | Болт | |
| 201458-П8 | 2***8 | Болт | |
| 201499-П8 | 2***8 | Болт | |
| 201501-П8 | 2***8 | Болт | |
| 250511-П8 | 2***8 | Гайка | |
| 250907-П8 | 2***8 | Гайка | |
| 252018-П8 | 2***8 | Шайба | |
| 252135-П2 | 2***2 | Шайба пружинная | |
| 252136-П2 | 2***2 | Шайба пружинная | |
| 258054-П8 | 2***8 | Шплинт | |
| 303112-П8 | 3***8 | Гайка | |
| 303180-01 | 3***1 | Гайка | |
| 304020-П | 3***П | Шпилька | |
| 308612-П8 | 3***8 | Шпилька | |
| 418251-П | 4***П | Шпонка сегментная | |
| 421152-П8 | 4***8 | Штуцер |
