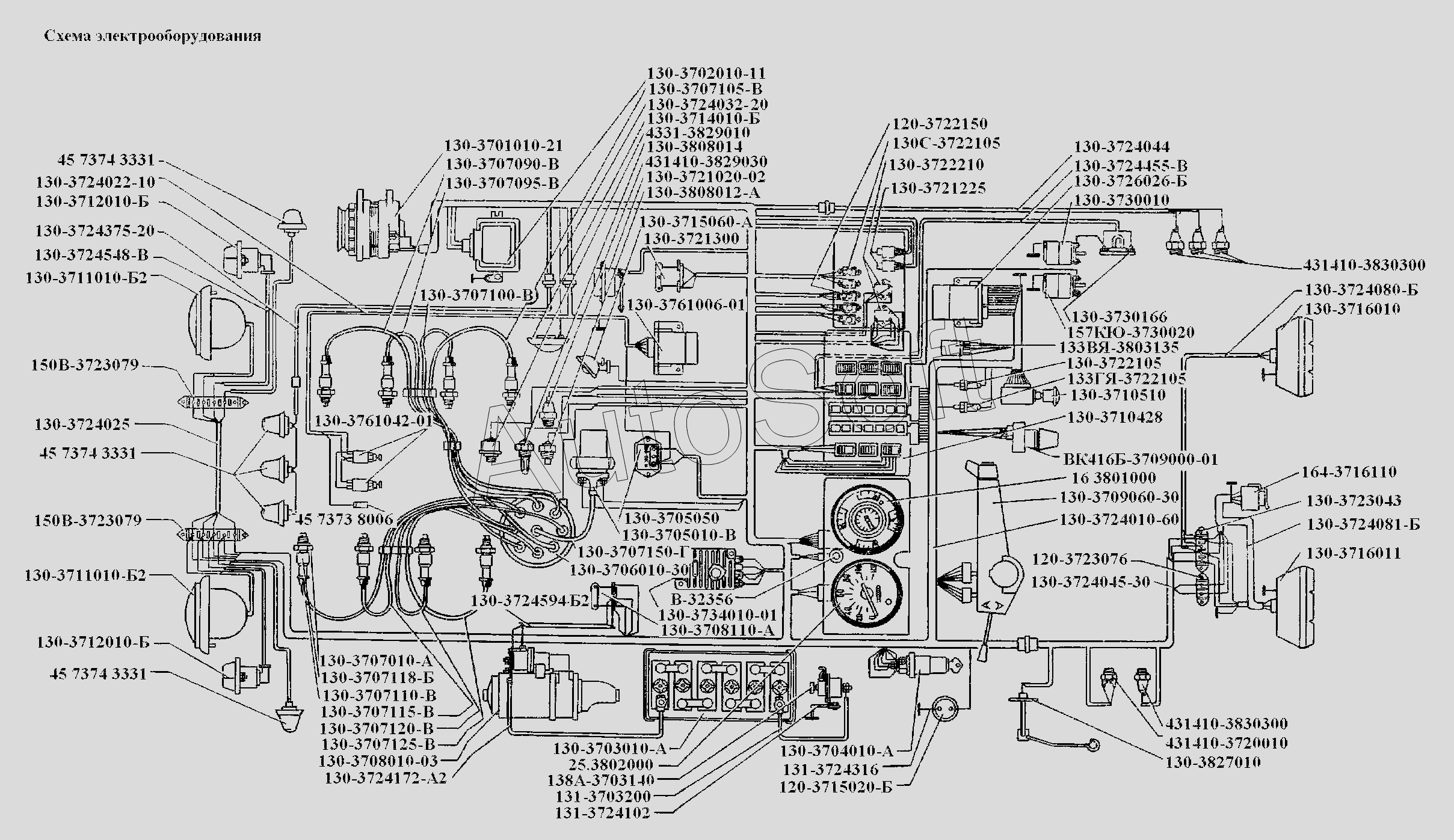

Каталог запасных частей к технике: ЗИЛ-441517 Каталог 1987 г. (1987). Схема электрооборудования
УП101-01
УП101-01
УП101-01
130-3724022-10
130-3712010-Б
130-3712010-Б
130-3724375-20
130-3724548-В
130-3711010-Б2
130-3711010-Б2
150В-3723079
150В-3723079
130-3724025
130-3761042-01
4573738006
130-3707010-А
130-3707118-Б
130-3707110-В
130-3707115-В
130-3707120-В
130-3707125-В
130-3708010-03
130-3724172-А2
131-3724102
131-3703200
138А-3703140
25.3802000
130-3703010-А
130-3724594-Б2
130-3708110-А
ТК102А
В-32356
130-3706010-30
130-3707150-Г
130-3705010-В
130-3705050
130-3707100-В
130-3761006-01
130-3721300
ПД308А
130-3701010-21
130-3707090-В
130-3707095-В
130-3702010-11
130-3707105-В
130-3724032-20
130-3714010-Б
4331-3829010
130-3808014
431410-3829030
130-3721020-02
130-3808012-А
120-3722150
130С-3722105
130-3722210
130-3721225
130-3724044
130-3724455-В
130-3726026-Б
130-3730010
431410-3830300
431410-3830300
130-3724080-Б
130-3716010
130-3730166
МЭ11
133ВЯ-3803135
130-3722105
133ГЯ-3722105
130-3710510
130-3710428
ВК416Б-3709000-01
16.3801000
130-3709060-30
130-3724010-60
120-3723076
130-3724045-30
164-3716110
130-3723043
130-3724081-Б
130-3716011
431410-3720010
БМ165Б
130-3704010-А
131-3724316
120-3715020-Б
157КЮ-3730020
130-3734010-01
130-3827010
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-3715020-Б | 1***Б | Розетка штепсельная переносной лампы 47-К в сборе | |
| 120-3722150 | 1***0 | Предохранитель 20А | |
| 120-3723076 | 1***6 | Панель соединительная двухклеммная 14.3723 | |
| 130-3701010-21 | 1***1 | Генератор 32.3701 в сборе | |
| 130-3702010-11 | 1***1 | Регулятор напряжения 201.3702 в сборе | |
| 130-3703010-А | 1***А | Батарея аккумуляторная с электролитом | |
| 130-3704010-А | 1***А | Выключатель зажигания ВК350 в сборе | |
| 130-3705010-В | 1***В | Катушка зажигания Б114-Б | |
| 130-3705050 | 1***0 | Резистор цепи катушки зажигания СЭ107 | |
| 130-3706010-30 | 1***0 | Распределитель 46.3706 | |
| 130-3707010-А | 1***А | Свеча зажигания типа А11-А в сборе | |
| 130-3707090-В | 1***В | Провод к свече первого цилиндра в сборе | |
| 130-3707095-В | 1***В | Провод к свече второго цилиндра в сборе | |
| 130-3707100-В | 1***В | Провод к свече третьего цилиндра в сборе | |
| 130-3707105-В | 1***В | Провод к свече четвертого цилиндра в сборе | |
| 130-3707110-В | 1***В | Провод к свече пятого цилиндра в сборе | |
| 130-3707115-В | 1***В | Провод к свече шестого цилиндра в сборе | |
| 130-3707118-Б | 1***Б | Сопротивление помехоподавляющее СЭ110 | |
| 130-3707120-В | 1***В | Провод к свече седьмого цилиндра в сборе | |
| 130-3707125-В | 1***В | Провод к свече восьмого цилиндра в сборе | |
| 130-3707150-Г | 1***Г | Провод высокого напряжения катушка зажигания распределитель | |
| 130-3708010-03 | 1***3 | Стартер СТ130-А3 в сборе | |
| 130-3708110-А | 1***А | Реле стартера РС502 | |
| 130-3709060-30 | 1***0 | Комбинированный переключатель указателей поворота | |
| 130-3710428 | 1***8 | Щиток выключателей в сборе | |
| 130-3710510 | 1***0 | Выключатель аварийной сигнализации ВК422-12 | |
| 130-3711010-Б2 | 1***2 | Фара ФГ122-ГВ | |
| 130-3712010-Б | 1***Б | Фонарь передний ПФ130 в сборе | |
| 130-3714010-Б | 1***Б | Плафон кабины ПК201-А | |
| 130-3716010 | 1***0 | Фонарь задний правый ФП130-Б или 357.3716 в сборе | |
| 130-3716011 | 1***1 | Фонарь задний левый ФП130 или 357.3716 в сборе | |
| 130-3721020-02 | 1***2 | Сигнал звуковой С311-01 | |
| 130-3721225 | 1***5 | Реле универсальное 111.3747 | |
| 130-3721300 | 1***0 | Сигнал шумовой РС508 | |
| 130-3722105 | 1***5 | Предохранитель 6А | |
| 130-3722210 | 1***0 | Предохранитель 7,5А | |
| 130-3723043 | 1***3 | Панель соединительная четырехклеммная 16.3723 | |
| 130-3724010-60 | 1***0 | Жгут проводов средний в сборе | |
| 130-3724022-10 | 1***0 | Жгут проводов блока управления экономайзера принудительного холостого хода | |
| 130-3724025 | 1***5 | Жгут проводов между соединительными панелями фар в сборе | |
| 130-3724032-20 | 1***0 | Привод плафона кабины в сборе | |
| 130-3724044 | 1***4 | Жгут проводов задний правый в сборе | |
| 130-3724045-30 | 1***0 | Жгут проводов задний левый в сборе | |
| 130-3724080-Б | 1***Б | Жгут проводов заднего правого фонаря в сборе | |
| 130-3724081-Б | 1***Б | Жгут проводов заднего левого фонаря в сборе | |
| 130-3724172-А2 | 1***2 | Провод батарея аккумуляторная-стартер в сборе | |
| 130-3724375-20 | 1***0 | Жгут проводов опознавательных фонарей автопоезда в сборе | |
| 130-3724455-В | 1***В | Пучок проводов электродвигателя отопителя в сборе | |
| 130-3724548-В | 1***В | Жгут проводов подфарника в сборе | |
| 130-3724594-Б2 | 1***2 | Жгут проводов стартера в сборе | |
| 130-3726026-Б | 1***Б | Прерыватель указателей поворота РС950 | |
| 130-3730010 | 1***0 | Электродвигатель вентилятора отопителя 192.3730 | |
| 130-3730166 | 1***6 | Сопротивление электродвигателя отопителя | |
| 130-3734010-01 | 1***1 | Коммутатор транзисторный ТК102А | |
| 130-3761006-01 | 1***1 | Блок системы автоматического управления экономайзером принудительного холостого хода 1102.3761 | |
| 130-3761042-01 | 1***1 | Клапан электромагнитный автоматического управления экономайзером принудительного холостого хода 32023447 | |
| 130-3808012-А | 1***А | Датчик указателя температуры охлаждающей жидкости ТМ100-В | |
| 130-3808014 | 1***4 | Датчик указателя аварийного перегрева охлаждающей жидкости ТМ111-05 | |
| 130-3827010 | 1***0 | Датчик указателя уровня топлива типа БМ165-Б | |
| 130С-3722105 | 1***5 | Предохранитель термобиметаллический ПР310 10А | |
| 131-3703200 | 1***0 | Провод аккумуляторной батареи к выключателю массы в сборе | |
| 131-3724102 | 1***2 | Провод кабина-рама в сборе | |
| 131-3724316 | 1***6 | Провод массы штепсельной розетки переносной лампы в сборе | |
| 133ВЯ-3803135 | 1***5 | Прерыватель контрольной лампы стояночного тормоза типа РС492 в сборе | |
| 133ГЯ-3722105 | 1***5 | Предохранитель плавкий ПР119Б-01 10А | |
| 138А-3703140 | 1***0 | Выключатель аккумуляторной батареи, ВК318Б | |
| 150В-3723079 | 1***9 | Панель соединительная пятиклеммная 17.3723 | |
| 157КЮ-3730020 | 1***0 | Электродвигатель вентилятора типа МЭ11 в сборе | |
| 16.3801000 | 1***0 | Манометр | |
| 164-3716110 | 1***0 | Розетка прицепа ПС300А-100 | |
| 25.3802000 | 2***0 | Спидометр | |
| 431410-3720010 | 4***0 | Выключатель сигналов торможения ММ125Д или 2802.3829 в сборе | |
| 431410-3829030 | 4***0 | Датчик сигнализатора давления масла ММ111Д | |
| 431410-3830300 | 4***0 | Датчик аварийного падения давления типа ММ124Д в сборе | |
| 4331-3829010 | 4***0 | Датчик указателя давления масла ММ355 | |
| 4573738006 | 4***6 | Штекер наружный к датчику дроссельной заслонки карбюратора | |
| БМ165Б | Б***Б | Датчик указателя уровня топлива, | |
| В-32356 | В***6 | Контрольная лампа аварийного падения давления масла и охлаждающей жидкости | |
| ВК416Б-3709000-01 | В***1 | Регулятор освещения щитка приборов ВК416Б-01 | |
| МЭ11 | М***1 | Электродвигатель вентилятора, | |
| ПД308А | П***А | Лампа подкапотная, ПД308-Д | |
| ТК102А | Т***А | Коммутатор транзисторный, ТК102А | |
| УП101-01 | У***1 | Фонарь |
