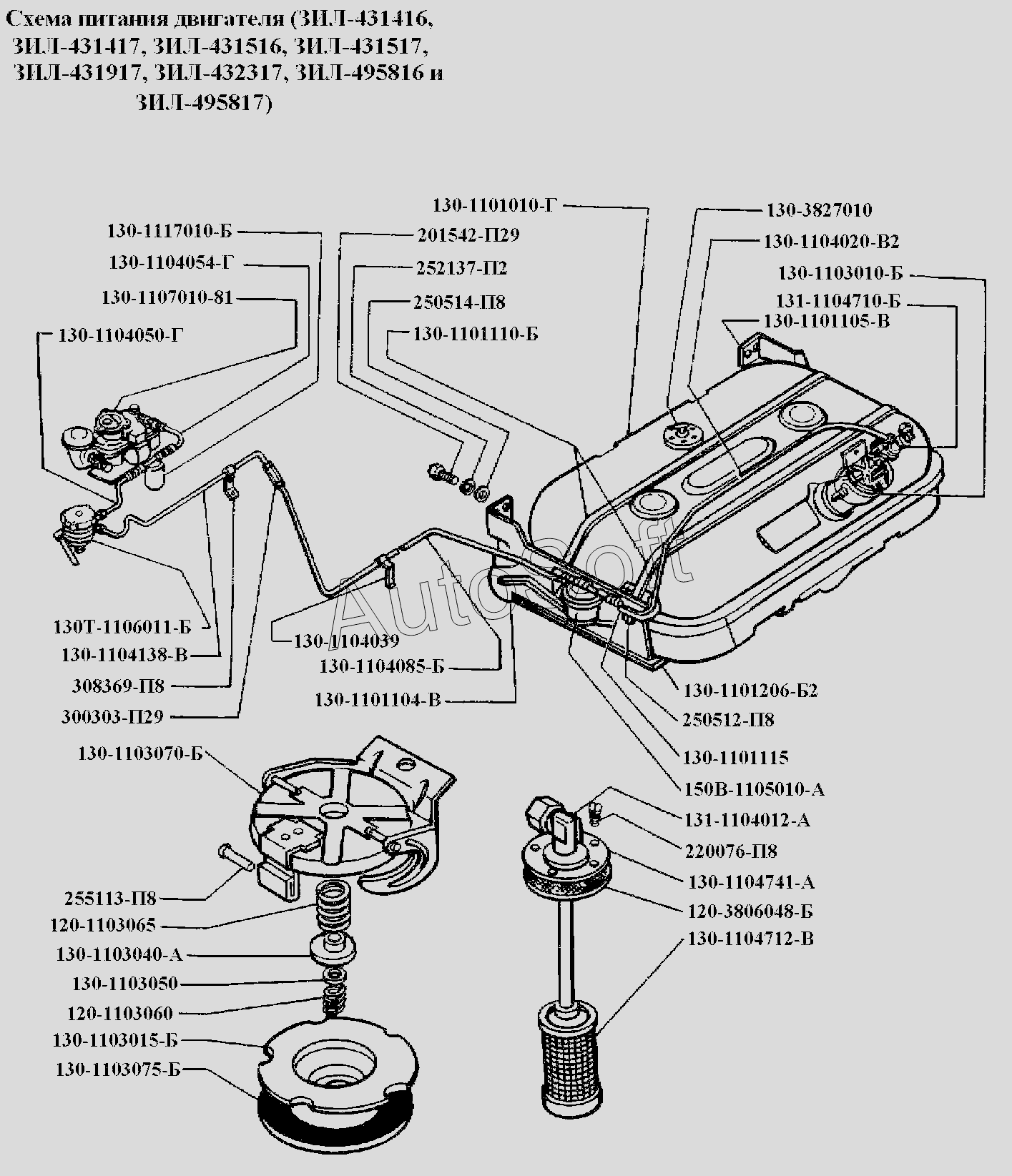

Каталог запасных частей к технике: ЗИЛ-441517 Каталог 1987 г. (1987). Схема питания двигателя
130-1117010-Б
130-1104054-Г
130-1107010-81
130-1104050-Г
130-1101010-Г
201542-П29
252137-П2
250514-П8
БМ165Б
130-1104020-В2
130-1103010-Б
131-1104710-Б
130Т-1106011-Б
130-1104138-В
130-1104039
130-1104085-Б
130-1101206-Б2
250512-П8
130-1101115
150В-1105010-А
131-1104012-А
220076-П8
130-1104741-А
120-3806048-Б
130-1101104-В
308369-П8
300303-П29
130-1103070-Б
255113-П8
120-1103065
130-1103040-А
130-1103050
120-1103060
130-1103015-Б
130-1103075-Б
130-1104712-В
130-1101110-Б
130-1101105-В
130-3827010
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-1103060 | 1***0 | Пружина впускного клапана | |
| 120-1103065 | 1***5 | Пружина выпускного клапана | |
| 120-3806048-Б | 1***Б | Прокладка фланца приемной трубы | |
| 130-1101010-Г | 1***Г | Бак топливный в сборе | |
| 130-1101104-В | 1***В | Кронштейн крепления топливного бака передний | |
| 130-1101105-В | 1***В | Кронштейн крепления топливного бака задний | |
| 130-1101110-Б | 1***Б | Хомут крепления топливного бака в сборе | |
| 130-1101115 | 1***5 | Прокладка хомута крепления топливного бака | |
| 130-1101206-Б2 | 1***2 | Балка крепления топливного бака в сборе | |
| 130-1103010-Б | 1***Б | Пробка топливного бака | |
| 130-1103015-Б | 1***Б | Корпус в сборе | |
| 130-1103040-А | 1***А | Клапан выпускной топливного бака | |
| 130-1103050 | 1***0 | Клапан впускной топливного бака | |
| 130-1103070-Б | 1***Б | Облицовка пробки топливного бака в сборе | |
| 130-1103075-Б | 1***Б | Прокладка пробки топливного бака | |
| 130-1104020-В2 | 1***2 | Трубка от бака к фильтру-отстойнику | |
| 130-1104039 | 1***9 | Скоба крепления топливопроводов | |
| 130-1104050-Г | 1***Г | Трубка от топливного насоса к фильтру тонкой очистки в сборе | |
| 130-1104054-Г | 1***Г | Трубка от фильтра тонкой очистки к карбюратору в сборе | |
| 130-1104085-Б | 1***Б | Трубка от фильтра-отстойника продольная в сборе | |
| 130-1104138-В | 1***В | Трубка от фильтра-отстойника передняя в сборе | |
| 130-1104712-В | 1***В | Фильтр приемной трубки в сборе | |
| 130-1104741-А | 1***А | Фланец крепления фильтра приемной трубки топливного бака | |
| 130-1107010-81 | 1***1 | Карбюратор К90 со штуцером в сборе | |
| 130-1117010-Б | 1***Б | Фильтр тонкой очистки топлива | |
| 130-3827010 | 1***0 | Датчик указателя уровня топлива типа БМ165-Б | |
| 130Т-1106011-Б | 1***Б | Насос топливный в сборе | |
| 131-1104012-А | 1***А | Угольник с трубкой в сборе | |
| 131-1104710-Б | 1***Б | Трубка приемная топливного бака с фильтром в сборе | |
| 150В-1105010-А | 1***А | Фильтр-отстойник бензина в сборе | |
| 201542-П29 | 2***9 | Болт | |
| 220076-П8 | 2***8 | Винт | |
| 250512-П8 | 2***8 | Гайка | |
| 250514-П8 | 2***8 | Гайка | |
| 252137-П2 | 2***2 | Шайба пружинная | |
| 255113-П8 | 2***8 | Заклепка-ось | |
| 300303-П29 | 3***9 | Штуцер | |
| 308369-П8 | 3***8 | Скоба-хомут | |
| БМ165Б | Б***Б | Датчик указателя уровня топлива, |
