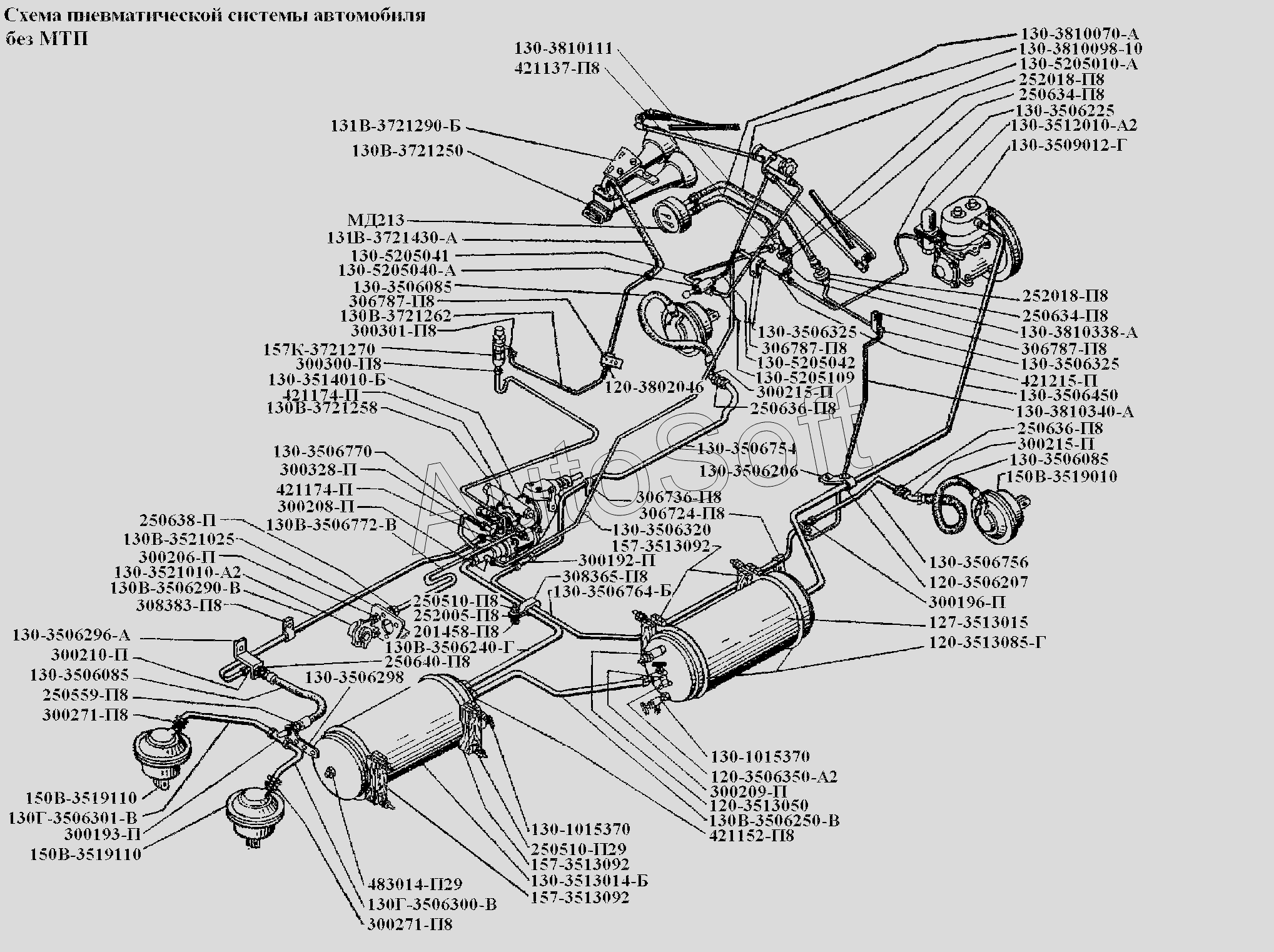

Каталог запасных частей к технике: ЗИЛ-441517 Каталог 1987 г. (1987). Схема пневматической системы автомобиля без МТП
250638-П
130В-3521025
300206-П
130-3521010-А2
130В-3506290-В
308383-П8
130-3506296-А
300210-П
130-3506085
130-3506085
130-3506085
250559-П8
300271-П8
300271-П8
150В-3519110
150В-3519110
130Г-3506301-В
300193-П
483014-П29
130Г-3506300-В
130-3506298
250640-П8
130В-3506240-Г
201458-П8
252005-П8
250510-П8
130В-3506772-В
300208-П
421174-П
421174-П
300328-П
130-3506770
130-3810111
421137-П8
131В-3721290-Б
130В-3721250
МД213
131В-3721430-А
130-5205041
130-5205040-А
306787-П8
306787-П8
306787-П8
130В-3721262
300301-П8
157К-3721270
300300-П8
130-3514010-Б
130В-3721258
130-3506764-Б
308365-П8
300192-П
157-3513092
157-3513092
157-3513092
130-3506320
306724-П8
306736-П8
130-3506206
130-3506754
120-3802046
250636-П8
250636-П8
300215-П
300215-П
130-5205109
130-5205042
130-3506325
130-3506325
130-3509012-Г
130-3512010-А2
130-3506225
250634-П8
250634-П8
252018-П8
252018-П8
130-5205010-А
130-3810098-10
130-3810070-А
130-3810338-А
421215-П
130-3506450
130-3810340-А
150В-3519010
130-3506756
120-3506207
300196-П
127-3513015
120-3513085-Г
130-1015370
130-1015370
120-3506350-А2
300209-П
120-3513050
130В-3506250-В
421152-П8
250510-П29
130-3513014-Б
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 120-3506207 | 1***7 | Втулка кронштейна | |
| 120-3506350-А2 | 1***2 | Кран отбора воздуха в сборе | |
| 120-3513050 | 1***0 | Клапан предохранительный в сборе | |
| 120-3513085-Г | 1***Г | Хомут крепления воздушных баллонов | |
| 120-3802046 | 1***6 | Втулка | |
| 127-3513015 | 1***5 | Баллон воздушный тормозов первый в сборе | |
| 130-1015370 | 1***0 | Кран сливной в сборе | |
| 130-3506085 | 1***5 | Шланг гибкий тормозных камер среднего и заднего мостов в сборе | |
| 130-3506206 | 1***6 | Кронштейн крепления трубки от компрессора к первому воздушному баллону | |
| 130-3506225 | 1***5 | Трубка в сборе | |
| 130-3506296-А | 1***А | Кронштейн | |
| 130-3506298 | 1***8 | Трубка | |
| 130-3506320 | 1***0 | Трубка | |
| 130-3506325 | 1***5 | Втулка | |
| 130-3506450 | 1***0 | Трубка от компрессора к первому воздушному баллону в сборе | |
| 130-3506754 | 1***4 | Трубка | |
| 130-3506756 | 1***6 | Трубка | |
| 130-3506764-Б | 1***Б | Трубка | |
| 130-3506770 | 1***0 | Трубка | |
| 130-3509012-Г | 1***Г | Компрессор | |
| 130-3512010-А2 | 1***2 | Регулятор давления | |
| 130-3513014-Б | 1***Б | Баллон воздушный тормозов второй в сборе | |
| 130-3514010-Б | 1***Б | Кран тормозной комбинированный | |
| 130-3521010-А2 | 1***2 | Головка соединительная типа А в сборе | |
| 130-3810070-А | 1***А | Шланг в сборе | |
| 130-3810098-10 | 1***0 | Шланг в сборе | |
| 130-3810111 | 1***1 | Переходник | |
| 130-3810338-А | 1***А | Трубка | |
| 130-3810340-А | 1***А | Трубка манометра давления воздуха в тормозных камерах в сборе | |
| 130-5205010-А | 1***А | Стеклоочиститель СЛ-440 в сборе | |
| 130-5205040-А | 1***А | Кран КР-30 | |
| 130-5205041 | 1***1 | Трубка отвода воздуха | |
| 130-5205042 | 1***2 | Трубка от стеклоочистителя к клапану | |
| 130-5205109 | 1***9 | Трубка отвода воздуха от стеклоочистителя | |
| 130В-3506240-Г | 1***Г | Трубка | |
| 130В-3506250-В | 1***В | Трубка | |
| 130В-3506290-В | 1***В | Трубка | |
| 130В-3506772-В | 1***В | Трубка | |
| 130В-3521025 | 1***5 | Кронштейн | |
| 130В-3721250 | 1***0 | Сигнал пневматический типа С40-В в сборе | |
| 130В-3721258 | 1***8 | Трубка | |
| 130В-3721262 | 1***2 | Трубка от ножного выключателя к пневматическому сигналу в сборе | |
| 130Г-3506300-В | 1***В | Трубка | |
| 130Г-3506301-В | 1***В | Трубка | |
| 131В-3721290-Б | 1***Б | Кронштейн пневматического сигнала в сборе | |
| 131В-3721430-А | 1***А | Шланг пневматического сигнала в сборе | |
| 150В-3519010 | 1***0 | Камера тормозная передняя в сборе | |
| 150В-3519110 | 1***0 | Камера тормозная в сборе | |
| 157-3513092 | 1***2 | Подкладка воздушных баллонов | |
| 157К-3721270 | 1***0 | Выключатель пневматического сигнала типа ВК-40-А в сборе | |
| 201458-П8 | 2***8 | Болт | |
| 250510-П29 | 2***9 | Гайка | |
| 250510-П8 | 2***8 | Гайка | |
| 250559-П8 | 2***8 | Гайка | |
| 250634-П8 | 2***8 | Гайка | |
| 250636-П8 | 2***8 | Гайка | |
| 250638-П | 2***П | Гайка | |
| 250640-П8 | 2***8 | Гайка | |
| 252005-П8 | 2***8 | Шайба | |
| 252018-П8 | 2***8 | Шайба | |
| 300192-П | 3***П | Тройник тормозного крана | |
| 300193-П | 3***П | Тройник фланцевый переходной | |
| 300196-П | 3***П | Тройник | |
| 300206-П | 3***П | Штуцер | |
| 300208-П | 3***П | Крестовина тормозного крана | |
| 300209-П | 3***П | Тройник | |
| 300210-П | 3***П | Угольник фланцевый проходной | |
| 300215-П | 3***П | Угольник шланга передних тормозных камер | |
| 300271-П8 | 3***8 | Штуцер ввертной | |
| 300300-П8 | 3***8 | Штуцер ввертной | |
| 300301-П8 | 3***8 | Угольник ввертной выключателя пневматического сигнала | |
| 300328-П | 3***П | Тройник | |
| 306724-П8 | 3***8 | Скоба крепления трубки | |
| 306736-П8 | 3***8 | Скоба | |
| 306787-П8 | 3***8 | Хомут крепления трубки к щитку мотора | |
| 308365-П8 | 3***8 | Хомут | |
| 308383-П8 | 3***8 | Скоба | |
| 421137-П8 | 4***8 | Гайка накидная | |
| 421152-П8 | 4***8 | Штуцер | |
| 421174-П | 4***П | Угольник тормозного крана | |
| 421215-П | 4***П | Тройник проходной | |
| 483014-П29 | 4***9 | Пробка | |
| МД213 | М***3 | Манометр |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
