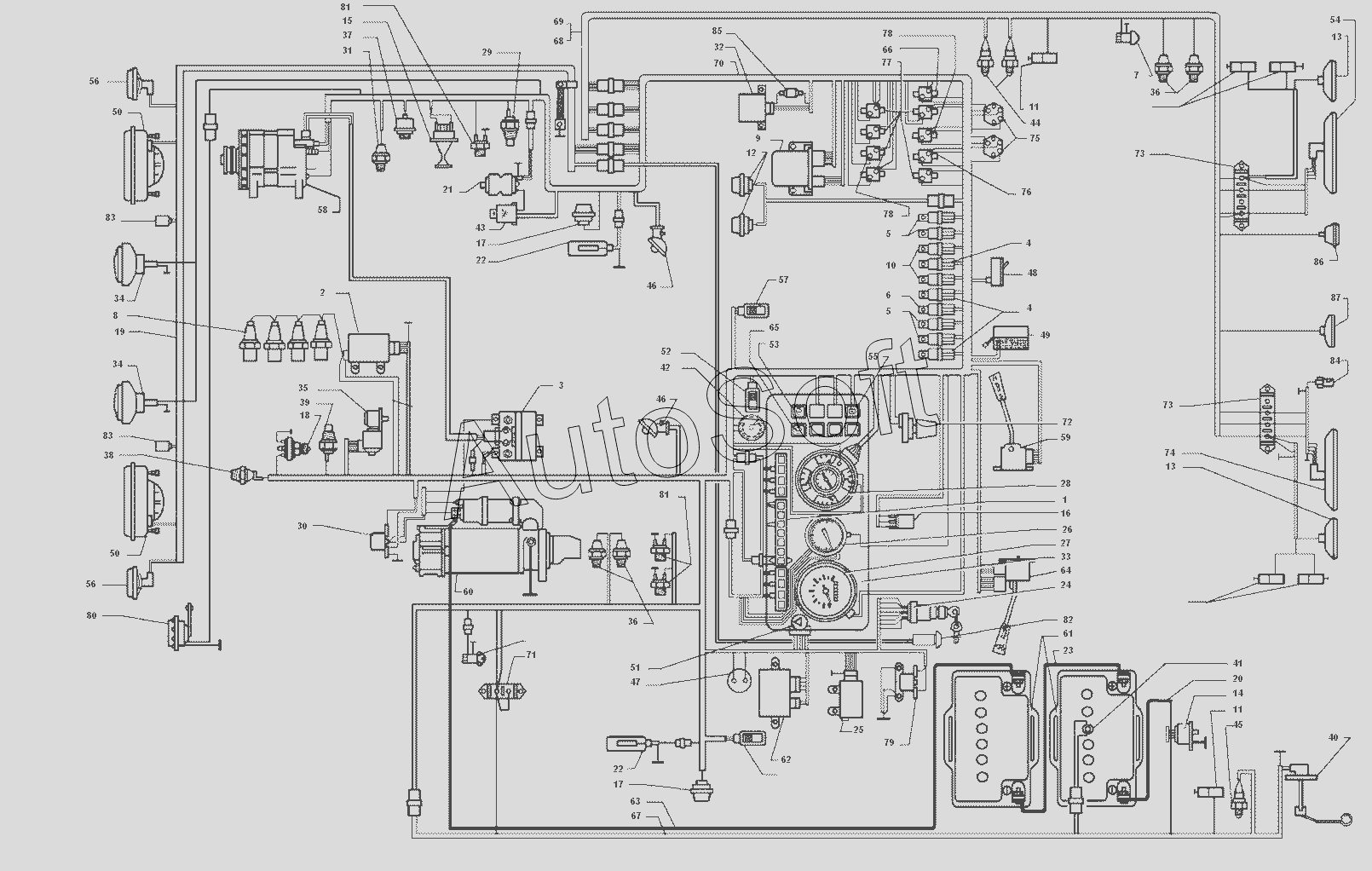

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н (2004). Электрическая схема расположения приборов и пучков проводов
1
2
3
4
4
5
5
6
7
8
9
10
11
11
11
11
12
13
13
14
15
16
17
17
18
19
20
21
22
22
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
36
37
38
39
40
41
42
43
43
43
46
46
47
48
49
50
50
51
52
53
54
55
56
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
73
74
75
76
77
78
78
79
80
81
81
82
83
83
84
85
86
87
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 431900-3724090 | 4***0 | Провод "выключатель массы - рама" | |
| 432710-3724081 | 4***1 | Жгут проводов фонаря заднего левого | |
| 432720-3724012 | 4***2 | Жгут проводов средний дополнительный | |
| 432720-3724037 | 4***7 | Жгут проводов дополнительный задний | |
| 432720-3724074 | 4***4 | Жгут проводов сигнализаторов | |
| 432720-3724080 | 4***0 | Жгут проводов фонаря заднего правого | |
| 432720-3724408 | 4***8 | Жгут проводов фонаря заднего хода | |
| 432720-3724410 | 4***0 | Жгут проводов заднего противотуманного фонаря | |
| 43272Н-3724598 | 4***8 | Жгут проводов свечей накаливания | |
| 432730-3724114 | 4***4 | Жгут проводов трансформаторно-выпрямительного блока | |
| 4331-3724830-10 | 4***0 | Жгут указателя поворота | |
| 433100-3724594-10 | 4***0 | Жгут проводов стартера | |
| 4421-3724031 | 4***1 | Жгут нагревателя зеркала | |
| 1 | 4***0 | БКП 3803-02 или БКП-3805-05 | |
| 2 | 5***0 | Блок управления свечами накаливания | |
| 3 | 4***2 | Реле | |
| 4 | 4***0 | Реле универсальное 111.3747 или 90.3747 | |
| 5 | 4***0 | Реле включения переднего моста и сигналов торможения | |
| 6 | 4***0 | Реле автоматического включения стартера 111.3747-10 или 90.3747-22 | |
| 7 | 4***0 | Клапан электромагнитный в сборе | |
| 8 | 1***0 | Свеча накаливания | |
| 9 | 4***0 | Реле | |
| 10 | 4***0 | Реле отключения обмоток генератора, реле стеклоочистителя, реле-контактор | |
| 11 | 4***0 | Реле | |
| 12 | 4***0 | Фонарь габаритный передний в сборе 36.3731 | |
| 13 | 4***0 | Фонарь габаритный задний в сборе 35.3731 | |
| 14 | 4***0 | Выключатель аккумуляторных батарей, ВК318Б | |
| 15 | 4***0 | Реле | |
| 16 | 1***5 | Прерыватель контрольной лампы стояночного тормоза типа РС492 в сборе | |
| 17 | 4***0 | Фонарь автопоезда и указателей поворота 51-3726 | |
| 18 | 5***0 | Датчик засоренности воздушного фильтра | |
| 19 | 4***8 | Жгут проводов фар и передних фонарей | |
| 20 | 4***6 | Провод аккумуляторная батарея-выключатель | |
| 21 | 1***4 | Электродвигатель отопителя МЭ272-Б в сборе | |
| 22 | 4***0 | Зеркало заднего вида в сборе | |
| 23 | 5***4 | Провод-перемычка между аккумуляторными батареями | |
| 24 | 4***1 | Выключатель стартера | |
| 25 | П***4 | Блок управления стеклоочистителем и стеклоомывателем | |
| 26 | Т***1 | Тахометр | |
| 27 | С***1 | Спидометр | |
| 28 | П***1 | Комбинация приборов | |
| 29 | Д***2 | Датчик критического уровня охлаждающей жидкости | |
| 30 | 1***К | Контактор пусковой | |
| 31 | 4***1 | Датчик падения давления масла ММ111Д | |
| 32 | С***2 | Блок сигнализатора | |
| 33 | 4***1 | Щиток | |
| 34 | Р***1 | Фара противотуманная | |
| 35 | 4***0 | Стеклоочиститель 35.5205 | |
| 36 | 4***1 | Датчик аварийного давления воздуха в сборе | |
| 37 | 4***1 | ДД10-02 | |
| 38 | 4***0 | Датчик сигнализатора перегрева охлаждающий жидкости ТМ111 | |
| 39 | 1***0 | Датчик указателя температуры воды типа ТМ100-А | |
| 40 | 4***0 | Датчик указателя уровня топлива 5302.3827 | |
| 41 | 5***0 | Датчик температуры электролита | |
| 42 | 4***0 | Манометр шинный | |
| 43 | Р***4 | Регулятор оборотов | |
| 46 | 1***А | Лампа подкапотная ПД308А в сборе | |
| 47 | 4***0 | Розетка штепсельная переносной лампы, 47К | |
| 48 | 1***Б | Фонарь кабины ПК142 | |
| 49 | 4***0 | 3714Р | |
| 50 | 4***0 | Фара головного света ФГ 150-Г1 | |
| 51 | 4***0 | Выключатель аварийной световой сигнализации | |
| 52 | 4***0 | 14 | |
| 53 | 5***0 | Переключатель | |
| 54 | 4***0 | Фонарь задний правый ФП130 | |
| 55 | 4***1 | Выключатель нагревателя зеркала заднего вида 3832.3710-02.23 | |
| 56 | 4***0 | Фонарь передний ФП130 | |
| 57 | 8***9 | Переключатель электродвигателя отопителя | |
| 58 | 4***0 | Генератор 2022.3771 | |
| 59 | 4***0 | Переключатель стеклоочистителя 9912.3709 | |
| 60 | 2***0 | Стартер 20.3708 или СТ142К | |
| 61 | 4***0 | Батарея аккумуляторная 6СТ-110А3 | |
| 62 | 4***0 | Регулятор напряжения 42.3702 или 206.3702 или 207.3702 | |
| 63 | 4***1 | Провод аккумуляторная батарея-стартер | |
| 64 | 4***0 | Комбинированный переключатель света 1112.3769 | |
| 65 | 5***0 | Переключатель | |
| 66 | 4***0 | Предохранитель 30А, ПР3 или 291. 3722 | |
| 67 | 4***0 | Жгут проводов задний левый | |
| 68 | 4***0 | Жгут проводов задний правый | |
| 69 | 4***4 | Жгут проводов задний правый | |
| 70 | 4***0 | Жгут проводов средний | |
| 71 | 4***6 | Панель соединительная 2-клеммная 14.3723 | |
| 72 | 4***0 | Выключатель освещения щитка приборов ВК416Б-01 | |
| 73 | 4***3 | Панель соединительная 4-х клеммовая в сборе | |
| 74 | 4***1 | Фонарь задний левый ФП130-Б | |
| 75 | 1***1 | Предохранитель 7,5 А | |
| 76 | 4***0 | Предохранитель термобиметаллический кнопочный 15 А, 293.3722 или ПР315 | |
| 77 | 4***8 | Предохранитель 10 А, ПР310 или 292.3722 | |
| 78 | 4***0 | Предохранитель термобиметаллический кнопочный 15 А, 293.3722 или ПР315 | |
| 79 | 4***0 | Зуммер РС508 или 733.3747-01 | |
| 80 | 2***1 | Сигнал звуковой | |
| 81 | 4***1 | Выключатель сигналов торможения ММ125Д или 2802.3829 | |
| 82 | 5***1 | Блок управления корректора фар БУК 21 | |
| 83 | 5***0 | Электропривод корректора фар ЭПК 022 | |
| 84 | 4***0 | Фонарь освещения номерного знака, ФП131А | |
| 85 | 1***5 | Предохранитель плавкий 2А, ПРП8Б-01 | |
| 86 | 4***0 | Фонарь заднего хода в сборе ФП135-В | |
| 87 | 4***1 | Фонарь задний противотуманный 2452.3716 в сборе |
