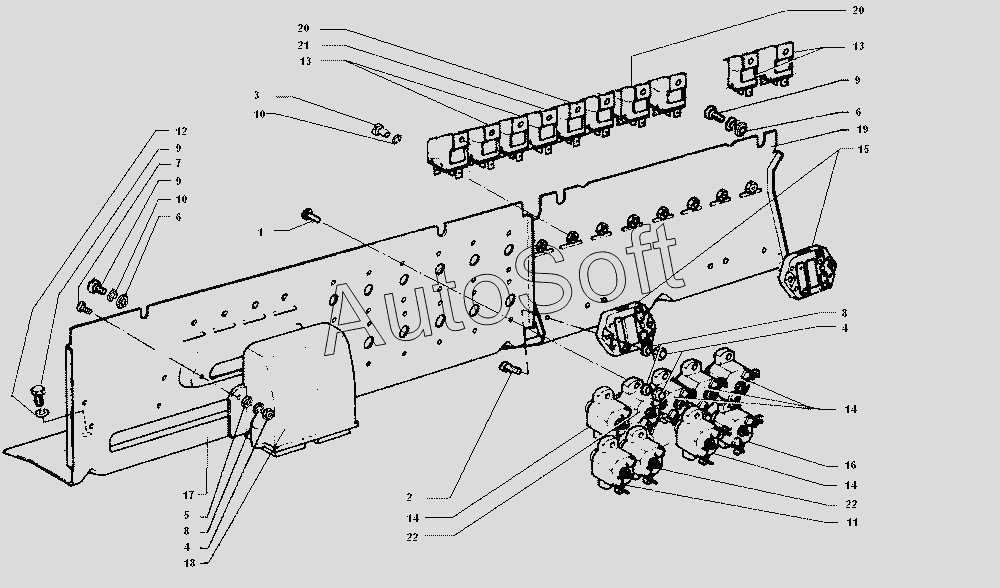

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н (2004). Установка предохранителей и реле
1
2
3
4
4
5
6
6
7
8
8
9
9
9
11
12
13
13
14
14
14
15
16
17
18
19
20
20
20
21
22
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Винт | |
| 2 | 2***9 | Винт | |
| 3 | 2***9 | Винт | |
| 4 | 2***9 | Гайка | |
| 5 | 2***9 | Шайба | |
| 6 | 2***9 | Шайба | |
| 7 | 4***2 | Винт | |
| 8 | 2***2 | Шайба пружинная | |
| 9 | 2***9 | Болт | |
| 11 | 4***0 | Предохранитель термобиметаллический кнопочный 15 А, 293.3722 или ПР315 | |
| 12 | 2***9 | Шайба зубчатая | |
| 13 | 4***0 | Реле включения переднего моста и сигналов торможения | |
| 14 | 4***8 | Предохранитель 10 А, ПР310 или 292.3722 | |
| 15 | 1***1 | Предохранитель 7,5 А | |
| 16 | 4***0 | Предохранитель 30А, ПР3 или 291. 3722 | |
| 17 | 4***0 | Панель крепления предохранителей | |
| 18 | 4***0 | Реле | |
| 19 | 4***3 | Панель крепления реле | |
| 20 | 4***0 | Реле универсальное 111.3747 или 90.3747 | |
| 21 | 4***0 | Реле автоматического включения стартера 111.3747-10 или 90.3747-22 | |
| 22 | 4***0 | Предохранитель термобиметаллический кнопочный 15 А, 293.3722 или ПР315 |
