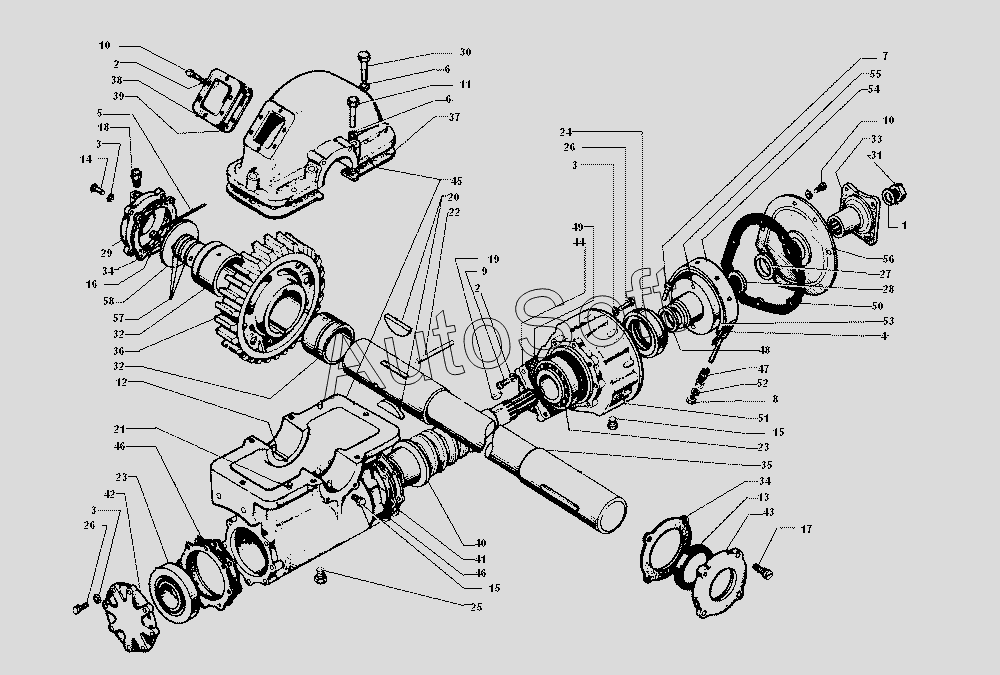

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н (2004). Редуктор лебедки
34
34
42
41
40
39
38
37
36
35
43
33
32
32
31
30
29
28
27
26
26
44
45
46
46
47
48
49
50
51
52
53
54
55
56
57
58
8
7
6
6
5
4
3
3
3
2
2
1
10
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 123В-4501067 | 1***7 | Прокладка крышек подшипников регулировочная толщиной 0,05 мм (количество деталей - по потребности) | |
| 123В-4501068 | 1***8 | Прокладка крышек подшипников регулировочная толщиной 0,1 мм (количество деталей - по потребности) | |
| 123В-4501069 | 1***9 | Прокладка крышек подшипников регулировочная толщиной 0,2 мм (количество деталей - по потребности) | |
| 123В-4501070 | 1***0 | Прокладка крышек подшипников регулировочная толщиной 0,5 мм (количество деталей - по потребности) | |
| 123В-4501123 | 1***3 | Шайба регулировочная вала барабана толщиной 0,3 мм (количество деталей - по потребности) | |
| 123В-4501124 | 1***4 | Шайба регулировочная вала барабана толщиной 0,5 мм (количество деталей - по потребности) | |
| 131-4501020-Б | 1***Б | Картер редуктора лебедки | |
| 131-4501030-Б | 1***Б | Вал лебедки с червячной шестерней в сборе | |
| 131-4501045-Б | 1***Б | Крышка картера редуктора лебедки | |
| 1 | 2***9 | Шайба | |
| 2 | 2***2 | Шайба пружинная | |
| 3 | 2***2 | Шайба пружинная | |
| 4 | 2***П | Заклепка крепления ленты тормоза | |
| 5 | 2***П | Шплинт-проволока | |
| 6 | 2***2 | Шайба пружинная | |
| 7 | 2***9 | Гайка | |
| 8 | 2***9 | Гайка | |
| 10 | 2***9 | Болт | |
| 11 | 2***9 | Болт | |
| 12 | 2***П | Штифт втулки установочный | |
| 13 | 3***П | Манжета | |
| 14 | 2***9 | Болт | |
| 15 | 2***9 | Пробка | |
| 16 | 3***9 | Болт | |
| 17 | 3***9 | Винт | |
| 18 | 3***П | Масленка в сборе | |
| 19 | 3***П | Шпонка крепления барабана тормоза | |
| 20 | 3***П | Шпонка червячного колеса | |
| 21 | 3***П | Штифт установочный | |
| 22 | 3***П | Штифт крепления червячного колеса | |
| 23 | 3***П | Подшипник червяка редуктора лебедки в сборе | |
| 24 | 3***П | Манжета | |
| 25 | 4***9 | Пробка КГ 1/2" | |
| 26 | 2***9 | Болт | |
| 27 | 1***7 | Уплотнитель крышки тормоза | |
| 28 | 3***П | Шайба | |
| 29 | 1***8 | Крышка упорная вала барабана лебедки | |
| 30 | 2***9 | Болт | |
| 31 | 1***1 | Гайка крепления фланца | |
| 32 | 1***2 | Втулка картера редуктора | |
| 33 | 1***1 | Фланец вала червяка редуктора | |
| 34 | 1***3 | Прокладка крышек вала барабана лебедки | |
| 35 | 1***Б | Вал барабана лебедки | |
| 36 | 1***5 | Червячное колесо редуктора лебедки в сборе | |
| 37 | 1***6 | Прокладка крышки картера | |
| 38 | 1***0 | Крышка люка картера | |
| 39 | 1***1 | Прокладка крышки люка картера | |
| 40 | 1***Б | Червяк редуктора лебедки | |
| 41 | 1***6 | Прокладка крышек подшипников регулировочная толщиной 1 мм (количество деталей - по потребности) | |
| 42 | 1***4 | Крышка переднего подшипника червяка редуктора лебедки | |
| 43 | 1***9 | Крышка подшипника вала барабана | |
| 44 | 1***5 | Крышка пружины тормоза | |
| 45 | 1***Б | Картер редуктора лебедки в сборе | |
| 46 | 1***8 | Прокладка крышки подшипников | |
| 47 | 1***1 | Пружина | |
| 48 | 1***0 | Прокладка барабана тормоза червяка редуктора | |
| 49 | 1***7 | Прокладка крышки пружины тормоза лебедки | |
| 50 | 1***8 | Прокладка крышки тормоза редуктора | |
| 51 | 1***А | Крышка подшипника червяка редуктора лебедки задняя в сборе | |
| 52 | 1***3 | Шайба опорная пружины | |
| 53 | 1***0 | Накладка ленты тормоза червяка лебедки | |
| 54 | 1***0 | Лента тормоза редуктора с наконечником в сборе | |
| 55 | 1***0 | Барабан тормоза червяка редуктора лебедки | |
| 56 | 1***6 | Крышка тормоза редуктора с корпусом в сборе | |
| 57 | 1***2 | Шайба регулировочная вала барабана толщиной 0,1 мм (количество деталей - по потребности) | |
| 58 | 1***5 | Шайба установочная вала барабана |
