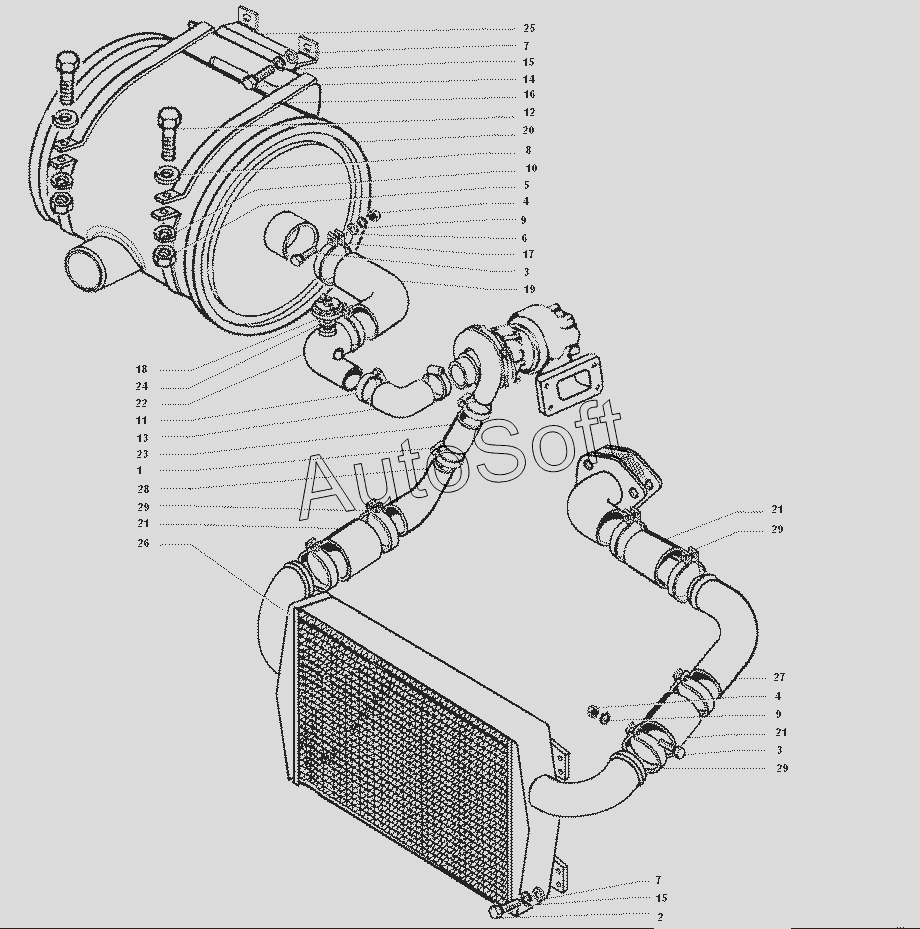

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н (2004). Установка воздушного фильтра и воздуховодов охладителя наддувочного воздуха
15
15
29
29
29
28
27
26
25
24
23
22
21
21
21
20
19
18
17
16
14
13
12
11
10
9
9
7
7
6
5
4
4
3
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ДТ75М.1109560 | Д***0 | Картонный фильтрующий элемент диаметром 230 мм | |
| ДТ75М.1109560-01 | Д***1 | Картонный фильтрующий элемент диаметром 114,6 мм | |
| 1 | 4***9 | Хомут в сборе | |
| 2 | 2***9 | Болт | |
| 3 | 2***9 | Болт | |
| 4 | 2***9 | Гайка | |
| 5 | 2***9 | Гайка | |
| 6 | 2***9 | Шайба | |
| 7 | 2***9 | Шайба | |
| 9 | 2***2 | Шайба пружинная | |
| 10 | 2***2 | Шайба пружинная | |
| 11 | 4***0 | Хомут | |
| 12 | 4***7 | Болт | |
| 13 | 2***Б | Патрубок соединительный | |
| 14 | 2***9 | Болт | |
| 15 | 2***2 | Шайба пружинная | |
| 16 | 5***4 | Хомут крепления воздушного фильтра | |
| 17 | 5***1 | Хомутик | |
| 18 | 5***0 | Датчик засоренности воздушного фильтра | |
| 19 | 2***А | Патрубок соединительный воздушного фильтра | |
| 20 | 5***0 | Воздушный фильтр в сборе | |
| 21 | 5***6 | Патрубок соединительный | |
| 22 | 5***9 | Труба соединяющая воздушный фильтр с турбокомпрессором | |
| 23 | 4***5 | Рукав от турбокомпрессора к трубке охладителя | |
| 24 | 5***8 | Кольцо уплотнительное | |
| 25 | 5***2 | Кронштейн крепления воздушного фильтра | |
| 26 | 5***0 | Радиатор охладителя наддувочного воздуха | |
| 27 | 4***2 | Трубка от охладителя к двигателю | |
| 28 | 4***0 | Прокладка турбокомпрессора | |
| 29 | 5***1 | Хомут |
