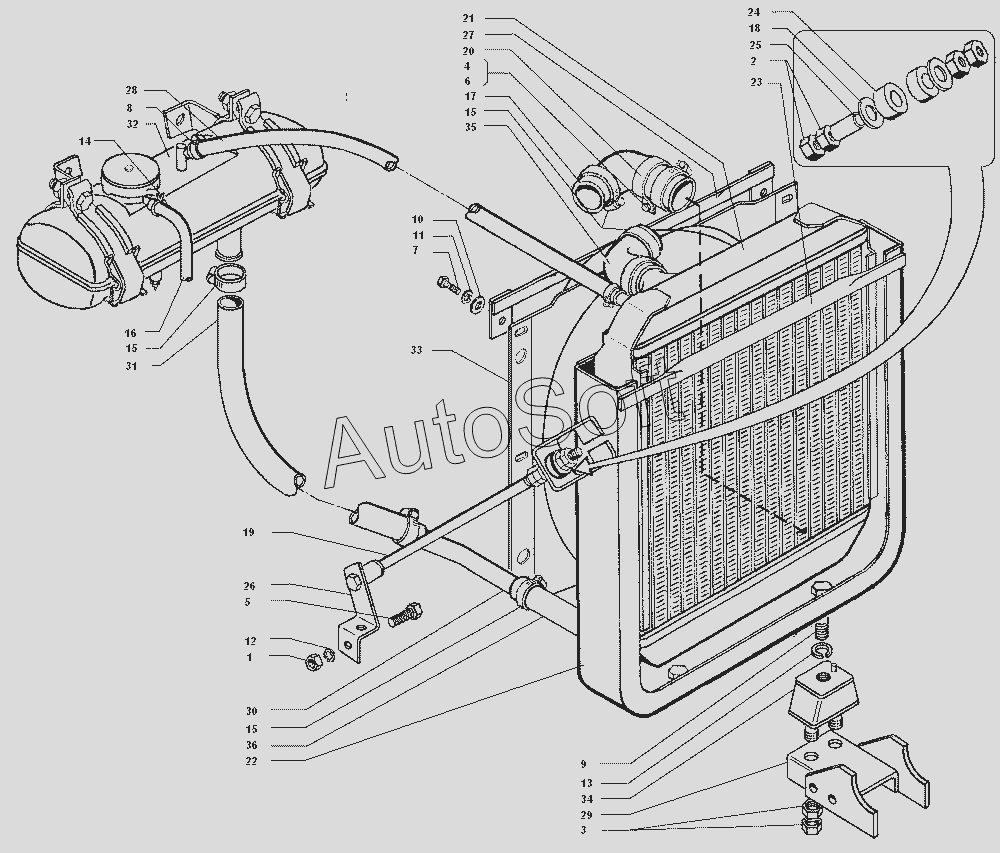

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н (2004). Система охлаждения
28
19
20
21
22
23
24
25
26
27
18
29
30
31
32
33
34
35
36
9
1
2
3
4
5
6
7
8
10
11
12
13
14
15
15
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***9 | Гайка | |
| 2 | 2***9 | Гайка | |
| 3 | 2***9 | Гайка | |
| 4 | 2***9 | Винт крепления хомутика | |
| 5 | 2***9 | Болт | |
| 6 | 2***9 | Гайка | |
| 7 | 2***9 | Болт | |
| 8 | 4***6 | Хомут | |
| 9 | 2***9 | Болт | |
| 10 | 2***9 | Шайба | |
| 11 | 2***2 | Шайба пружинная | |
| 12 | 2***2 | Шайба пружинная | |
| 13 | 2***2 | Шайба пружинная | |
| 14 | 3***2 | Хомут | |
| 15 | 4***8 | Хомут | |
| 16 | 4***0 | Шланг пароотводящей трубки | |
| 17 | 5***0 | Шланг водяного патрубка отводящий | |
| 18 | 3***9 | Шайба | |
| 19 | 4***2 | Тяга радиатора с наконечником в сборе правая | |
| 19 | 4***3 | Тяга радиатора с наконечником в сборе левая | |
| 20 | 3***5 | Хомут защитный | |
| 21 | 3***0 | Радиатор системы охлаждения в сборе | |
| 22 | 3***0 | Рамка подвески радиатора | |
| 23 | 5***0 | Поперечина рамки подвески радиатора | |
| 24 | 4***7 | Подушка крепления радиатора | |
| 25 | 5***5 | Втулка распорная | |
| 26 | 4***0 | Кронштейн крепления тяги радиатора задний правый | |
| 26 | 4***1 | Кронштейн крепления тяги радиатора задний левый | |
| 27 | 5***0 | Стяжка усилительная рамки подвески радиатора | |
| 28 | 5***0 | Шланг отвода жидкости из бачка в радиатор | |
| 29 | 4***6 | Кронштейн | |
| 30 | 4***1 | Труба перепускная | |
| 31 | 3***0 | Шланг перепускной | |
| 32 | 5***0 | Бачок расширительный системы охлаждения в сборе | |
| 33 | 5***4 | Кожух вентилятора системы охлаждения | |
| 34 | 3***0 | Подушка | |
| 35 | 5***0 | Шланг водяного патрубка подводящий | |
| 36 | 3***9 | Шланг соединительный |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
