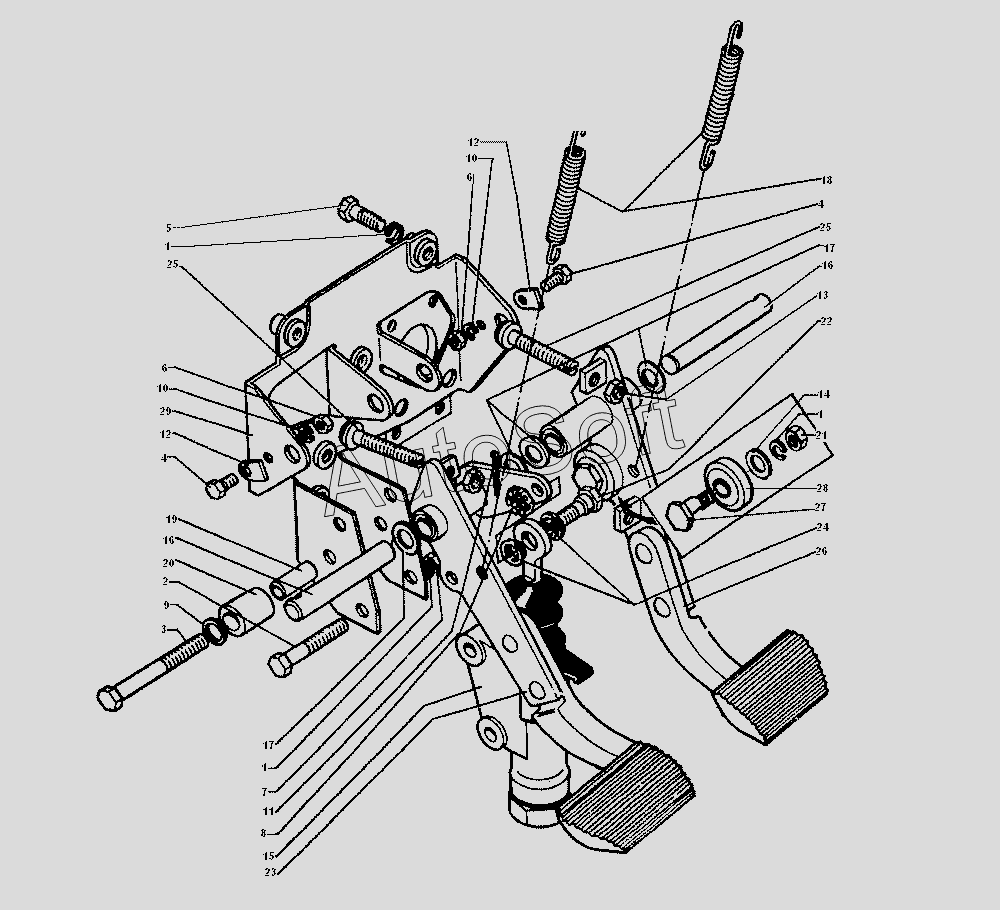

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н (2004). Установка педалей сцепления и тормоза
1
1
1
2
3
4
4
5
6
6
7
8
10
10
11
12
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3514208 | 1***8 | Кран тормозной в сборе | |
| 5301-1602008-20 | 5***0 | Педали сцепления и тормоза с кронштейном в сборе | |
| 1 | 2***2 | Шайба пружинная | |
| 2 | 2***9 | Болт | |
| 3 | 2***9 | Болт | |
| 4 | 2***9 | Болт | |
| 5 | 2***9 | Болт | |
| 6 | 2***9 | Гайка | |
| 7 | 2***9 | Гайка | |
| 8 | 2***9 | Гайка | |
| 10 | 2***2 | Шайба пружинная | |
| 11 | 2***9 | Шплинт | |
| 12 | 4***7 | Замок оси педали тормоза | |
| 13 | 2***9 | Гайка | |
| 14 | 2***9 | Шайба | |
| 15 | 4***0 | Главный цилиндр управления сцеплением в сборе | |
| 16 | 4***5 | Ось педали тормоза | |
| 17 | 1***3 | Шайба упорная ступицы педали сцепления и тормоза | |
| 18 | 1***4 | Пружина оттяжная педалей сцепления и тормоза | |
| 19 | 1***8 | Втулка распорная | |
| 20 | 1***0 | Ограничитель хода педали сцепления | |
| 21 | 2***9 | Гайка | |
| 22 | 1***1 | Палец толкателя главного цилиндра управления сцеплением | |
| 23 | 5***0 | Педаль сцепления в сборе | |
| 24 | 1***3 | Втулка пальца толкателя главного цилиндра | |
| 25 | 4***1 | Упор педалей сцепления и тормоза | |
| 26 | 5***0 | Педаль тормоза в сборе | |
| 27 | 4***0 | Ось | |
| 28 | 4***0 | Ролик нажимной толкателя тормозного крана в сборе | |
| 29 | 4***3 | Кронштейн педалей сцепления и тормоза в сборе |
