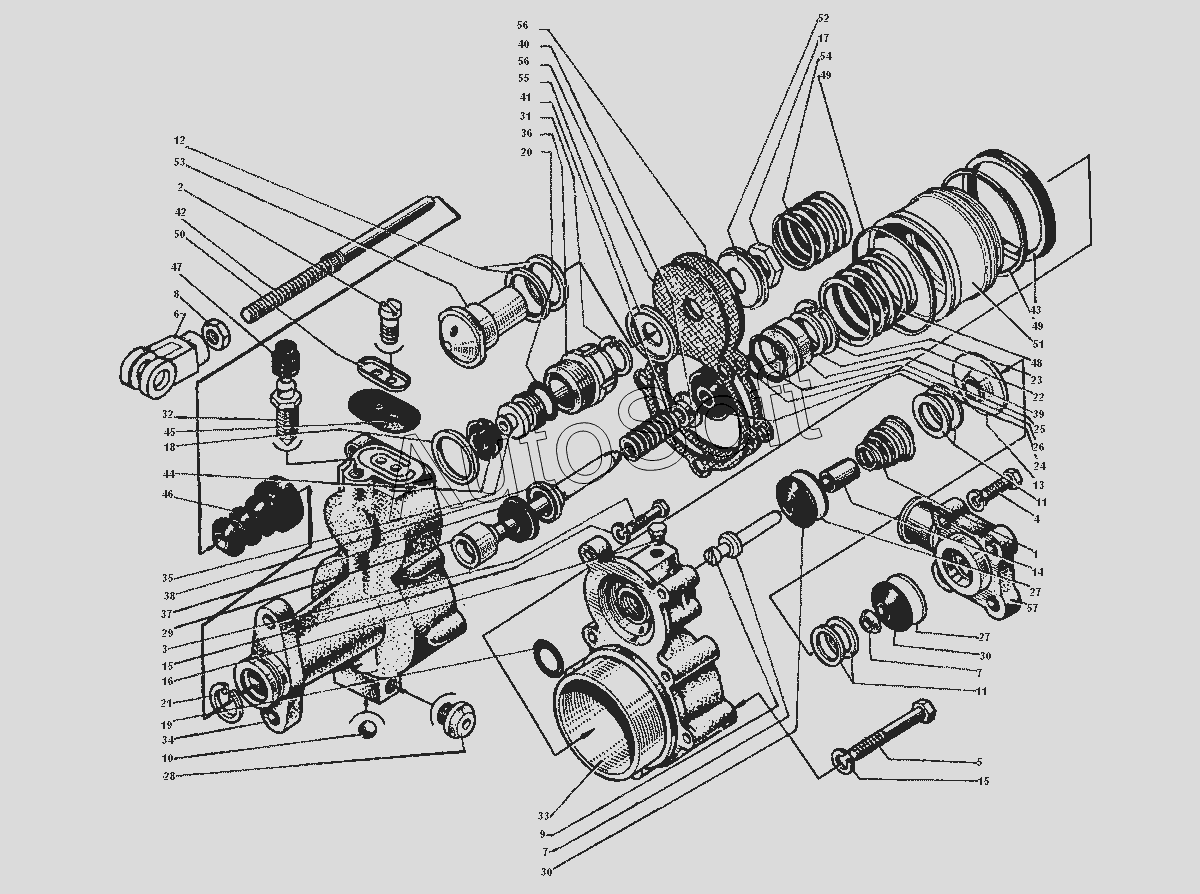

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н (2004). Пневмогидравлический усилитель привода управления сцеплением (до сентября 2006 г)
1
2
3
4
5
6
7
7
8
9
10
11
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
51
52
53
54
55
56
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-3514210-А2 | 1***2 | Клапан в сборе | |
| 133ВЯ-1609521 | 1***1 | Жиклер пневмогидравлического усилителя | |
| 133ВЯ-1609556 | 1***6 | Уплотнение поршня выключения сцепления в сборе | |
| 4331-1609509 | 4***9 | Пневмогидравлический усилитель привода управления сцеплением в сборе | |
| 4331-1609510 | 4***0 | Пневмогидравлический усилитель привода управления сцеплением в сборе | |
| 4331-1609516 | 4***6 | Корпус пневмогидроусилителя задний в сборе | |
| 4331-1609568 | 4***8 | Гайка сферическая | |
| 1 | 1***8 | Пружина клапана | |
| 2 | 2***9 | Винт | |
| 3 | 2***9 | Болт | |
| 4 | 2***9 | Болт | |
| 5 | 2***9 | Болт | |
| 6 | 1***1 | Вилка толкателя | |
| 7 | 1***5 | Шайба клапана малая | |
| 8 | 2***9 | Гайка | |
| 9 | 1***В | Стержень клапана | |
| 10 | 3***2 | Шарик | |
| 11 | 1***А | Прокладка регулировочная седла клапана | |
| 12 | 1***6 | Прокладка седла выпускного клапана | |
| 13 | 1***2 | Седло впускного клапана | |
| 14 | 1***3 | Трубка стержня клапана редуктора | |
| 15 | 2***2 | Шайба пружинная | |
| 16 | 2***9 | Пробка | |
| 17 | 3***1 | Гайка | |
| 18 | 8***6 | Кольцо уплотнительное | |
| 19 | 3***7 | Кольцо | |
| 20 | 3***6 | Кольцо | |
| 21 | 3***П | Кольцо стопорное | |
| 22 | 8***8 | Шайба | |
| 23 | 8***3 | Кольцо упорное | |
| 24 | 8***6 | Манжета 13х38 | |
| 25 | 8***4 | Кольцо уплотнительное | |
| 26 | 8***5 | Кольцо уплотнительное | |
| 27 | 1***3 | Шайба клапана большая | |
| 28 | 3***П | Седло | |
| 29 | 1***3 | Поршень выключения сцепления | |
| 30 | 1***0 | Конус клапана | |
| 31 | 3***П | Кольцо упорное | |
| 32 | 1***1 | Клапан перепускной заднего корпуса | |
| 33 | 4***2 | Корпус пневмогидроусилителя передний в сборе | |
| 34 | 4***7 | Корпус | |
| 35 | 4***4 | Поршень с корпусом в сборе | |
| 35 | 4***6 | Поршень в сборе | |
| 35 | 4***7 | Поршень | |
| 36 | 4***3 | Корпус | |
| 37 | 4***4 | Манжета 13,4х28 поршня выключения сцепления ПГУ с IV кв. 1990 г. | |
| 38 | 1***5 | Втулка распорная манжеты поршня выключения сцепления | |
| 39 | 1***9 | Корпус уплотнения поршня выключения сцепления | |
| 40 | 5***3 | Втулка распорная уплотнения поршня выключения сцепления | |
| 41 | 4***5 | Пружина распорная уплотнения поршня | |
| 42 | 4***6 | Толкатель поршня в сборе | |
| 42 | 4***0 | Толкатель поршня пневмогидравлического усилителя в сборе | |
| 42 | 4***7 | Толкатель поршня | |
| 42 | 4***0 | Толкатель поршня | |
| 43 | 5***7 | Манжета пневматического поршня ПГУ | |
| 44 | 4***9 | Манжета следящего поршня | |
| 45 | 1***5 | Уплотнитель перепускного отверстия | |
| 46 | 5***9 | Чехол защитный заднего корпуса | |
| 47 | 5***7 | Колпачок перепускного клапана ПГУ | |
| 48 | 1***1 | Пружина пневматического поршня | |
| 49 | 4***5 | Кольцо направляющее | |
| 50 | 1***6 | Крышка выпускного отверстия | |
| 51 | 4***3 | Поршень пневматический | |
| 52 | 4***9 | Шайба | |
| 53 | 1***4 | Седло диафрагмы редуктора | |
| 54 | 4***3 | Пружина диафрагмы редуктора | |
| 55 | 4***2 | Шайба | |
| 56 | 4***0 | Диафрагма редуктора в сборе | |
| 56 | 5***1 | Диафрагма редуктора ПГУ | |
| 57 | 1***1 | Крышка подвода воздуха |
