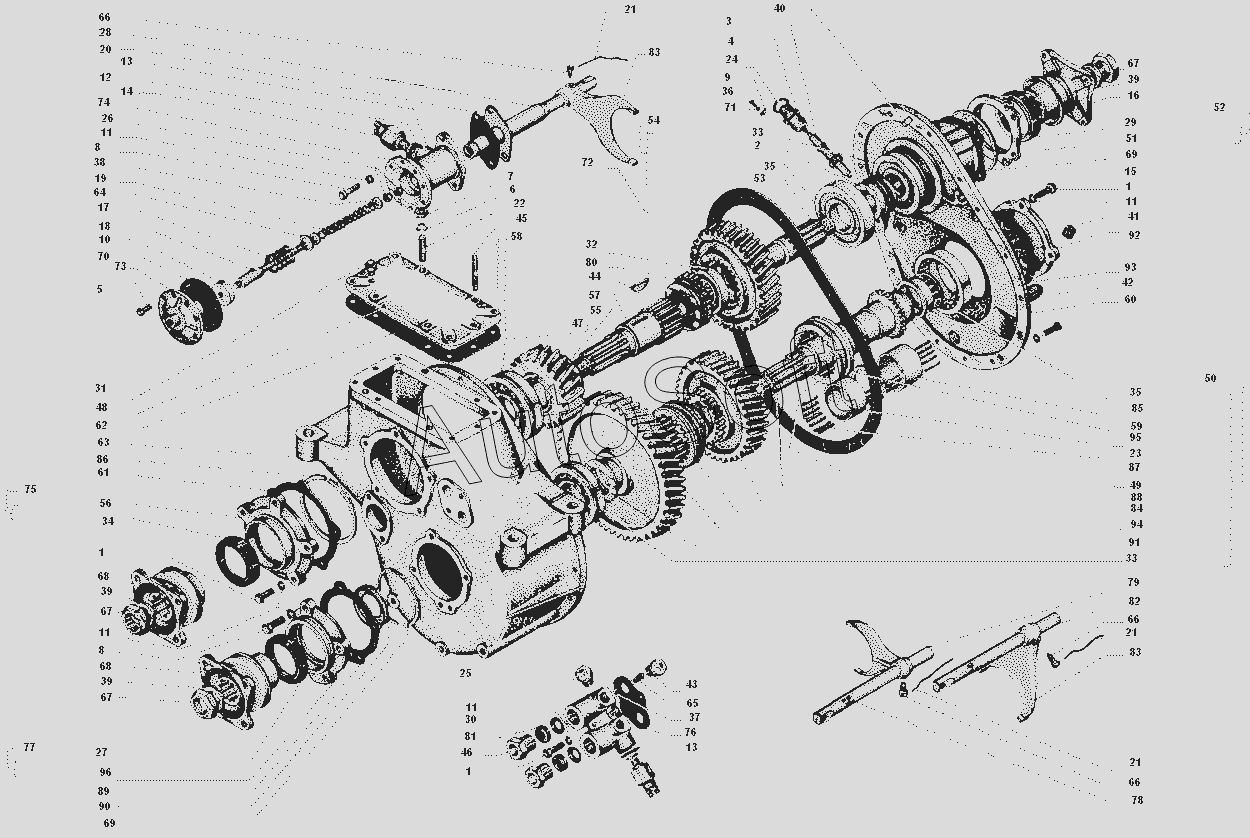

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н (2004). Раздаточная коробка
1
1
1
2
3
4
5
6
7
8
8
9
10
11
11
11
11
12
13
13
13
15
16
17
18
19
20
21
21
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
35
36
37
38
39
39
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
66
66
67
67
67
68
68
69
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
83
84
85
86
87
88
89
90
91
92
93
94
95
96
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 131-1803210 | 1***0 | Камера включения привода переднего моста в сборе | |
| 260308-П | 2***П | Заглушка | |
| 306452 | 3***2 | Кольцо наружное подшипника | |
| 432720-1800020 | 4***0 | Раздаточная коробка в сборе | |
| 1 | 2***9 | Болт | |
| 2 | 4***3 | Червяк привода спидометра | |
| 3 | 4***4 | Шестерня привода спидометра ведомая | |
| 4 | 1***8 | Штуцер гибкого вала привода спидометра | |
| 5 | 2***8 | Болт | |
| 6 | 2***2 | Шайба пружинная | |
| 7 | 2***9 | Гайка | |
| 8 | 2***9 | Болт | |
| 9 | 1***1 | Стопор штуцера | |
| 10 | 1***3 | Стакан возвратной пружины камеры | |
| 11 | 2***2 | Шайба пружинная | |
| 12 | 1***3 | Шайба регулировочная | |
| 13 | 1***Б | Прокладка уплотнительная | |
| 15 | 1***3 | Прокладка кронштейна стояночного тормоза | |
| 16 | 1***6 | Фланец вала ведущей конической шестерни в сборе | |
| 17 | 1***1 | Пружина камеры возвратная | |
| 18 | 1***5 | Стержень нажимной цружины | |
| 19 | 1***3 | Пружина камеры нажимная | |
| 20 | 1***5 | Прокладка камеры включения муфты свободного хода | |
| 21 | 2***П | Шплинт-проволока | |
| 22 | 4***9 | Шпилька специальная (d=М12х1,25-6g, l=30±0,7, l0=22, d1=М12-6g, l1=15) | |
| 23 | 1***2 | Ролик-игла подшипников шестерен | |
| 24 | 3***П | Кольцо уплотнительное | |
| 25 | 4***9 | Пробка | |
| 26 | 2***8 | Гайка | |
| 27 | 3***П | Манжета крышки заднего подшипника | |
| 28 | 1***0 | Стержень камеры в сборе | |
| 28 | 1***1 | Стержень камеры в сборе | |
| 29 | 3***П | Манжета в сборе | |
| 30 | 3***П | Кольцо уплотнительное | |
| 31 | 3***П | Сапун в сборе | |
| 32 | 3***П | Подшипник | |
| 33 | 3***П | Подшипник шариковый | |
| 34 | 3***П | Манжета | |
| 35 | 3***0 | Подшипник | |
| 36 | 3***9 | Болт с шестигранной головкой (d=М6, S=10, H=4±0,24, L=12±0,8, l0=9) | |
| 37 | 3***П | Шарик | |
| 38 | 3***8 | Шайба нажимной пружины опорная | |
| 39 | 3***П | Шайба | |
| 40 | 3***9 | Штифт | |
| 41 | 3***П | Пробка коническая | |
| 42 | 3***П | Пробка коническая магнитная в сборе | |
| 43 | 3***П | Пробка пружины фиксатора | |
| 44 | 3***П | Шпонка | |
| 45 | 3***9 | Шпилька специальная (d=М12х1,25-6g, l=40±0,8, l0=30, d1=М12-6g, l1=15) | |
| 46 | 3***9 | Гайка | |
| 47 | 3***П | Подшипник шариковый | |
| 48 | 1***8 | Крышка верхнего люка раздаточной коробки в сборе | |
| 49 | 1***0 | Вал привода переднего моста | |
| 50 | 1***9 | Вал привода переднего моста | |
| 51 | 1***0 | Крышка подшипника вторичного вала | |
| 52 | 4***9 | Крышка подшипника вторичного вала | |
| 53 | 1***6 | Вал раздаточной коробки вторичный | |
| 54 | 4***5 | Вал вторичный в сборе | |
| 55 | 1***6 | Шестерня первичного вала ведущая | |
| 56 | 1***8 | Крышка подшипника первичного вала | |
| 57 | 1***5 | Вал раздаточной коробки первичный | |
| 58 | 1***4 | Вал первичный в сборе | |
| 59 | 1***3 | Кольцо промежуточное вала привода переднего моста | |
| 60 | 1***0 | Крышка картера | |
| 61 | 1***9 | Прокладка крышки подшипника первичного вала | |
| 62 | 1***7 | Прокладка крышки верхнего люка | |
| 63 | 1***0 | Картер раздаточной коробки с крышкой в сборе | |
| 63 | 1***2 | Картер раздаточной коробки | |
| 64 | 1***5 | Кольцо стержня камеры упорное | |
| 65 | 1***6 | Пружина фиксатора стержня переключения передач | |
| 66 | 1***0 | Болт стопорный вилок и головок коробки передач | |
| 67 | 1***9 | Гайка крепления фланца вторичного вала | |
| 68 | 1***7 | Фланец с отражателем в сборе | |
| 69 | 1***5 | Кольцо стопорное | |
| 70 | 1***5 | Диафрагма механизма блокировки | |
| 71 | 2***2 | Шайба пружинная | |
| 72 | 1***1 | Прокладка крышки картера | |
| 73 | 1***0 | Крышка корпуса камеры в сборе | |
| 74 | 1***5 | Корпус камеры включения привода переднего моста | |
| 75 | 1***7 | Крышка подшипника первичного вала с манжетой в сборе | |
| 76 | 1***7 | Прокладка корпуса фиксаторов | |
| 77 | 1***7 | Крышка переднего подшипника вала привода переднего моста с манжетой в сборе | |
| 78 | 1***5 | Стержень вилки включения второй передачи | |
| 79 | 1***3 | Вилка каретки включения второй передачи | |
| 80 | 1***9 | Каретка включения второй передачи | |
| 81 | 1***1 | Кольцо стержня уплотнительное | |
| 82 | 1***4 | Стержень вилки включения первой передачи | |
| 83 | 1***0 | Вилка включения передач демультипликатора | |
| 84 | 1***8 | Каретка включения первой передачи | |
| 85 | 1***8 | Кольцо промежуточное игольчатого подшипника шестерни второй передачи | |
| 86 | 1***4 | Кольцо стопорное | |
| 87 | 1***1 | Каретка включения привода переднего моста | |
| 88 | 1***4 | Шестерня второй передачи раздаточной коробки | |
| 89 | 1***9 | Прокладка крышки переднего подшипника | |
| 90 | 1***3 | Шайба вала привода переднего моста маслоотгонная | |
| 91 | 1***9 | Шайба опорная | |
| 92 | 1***3 | Крышка заднего подшипника вала привода переднего моста | |
| 93 | 1***5 | Прокладка крышки заднего подшипника | |
| 94 | 1***7 | Шестерня первой передачи вала привода переднего моста | |
| 95 | 1***1 | Кольцо промежуточное игольчатого подшипника шестерни первой передачи | |
| 96 | 1***8 | Крышка переднего подшипника вала привода переднего моста |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
