Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н (2004). Карданные валы
32
22
22
22
23
24
25
26
27
28
29
29
30
30
30
31
31
31
21
33
33
33
34
34
34
35
36
37
38
39
39
40
41
10
1
1
1
1
2
2
2
3
4
4
5
6
7
8
8
9
11
12
13
13
13
15
15
16
17
18
19
20

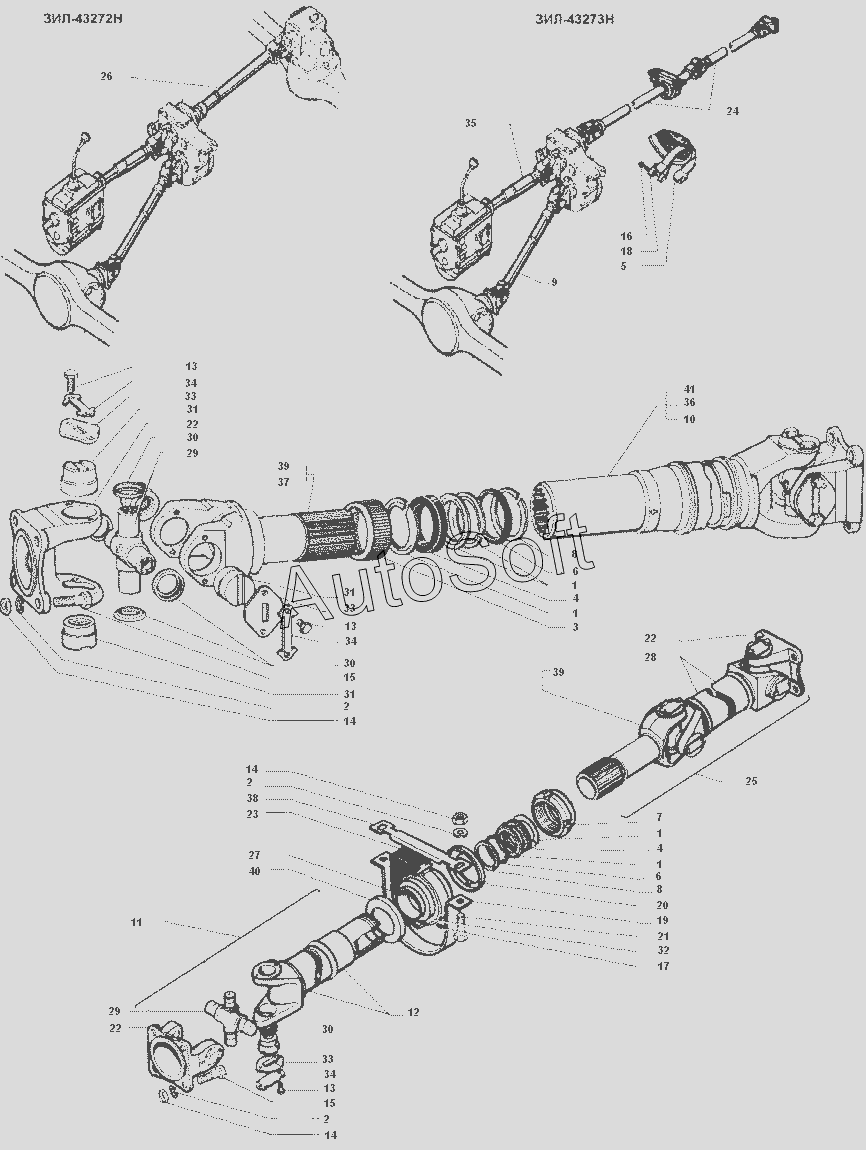

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-2201070 | 1***0 | Пластина балансировочная | |
| 1 | 1***9 | Шайба разрезная сальника шлицевой втулки | |
| 2 | 2***2 | Шайба пружинная | |
| 3 | 1***7 | Гайка крепления сальника шлицевой втулки карданного вала | |
| 4 | 1***1 | Кольцо сальника шлицевой втулки карданного вала | |
| 5 | 3***9 | Лента | |
| 6 | 1***5 | Манжета скользящей вилки | |
| 7 | 1***7 | Гайка | |
| 8 | 1***7 | Шайба разрезная | |
| 9 | 4***1 | Вал карданный переднего моста с карданами в сборе | |
| 10 | 4***5 | Вал карданный переднего моста с вилкой и шлицевой втулкой в сборе | |
| 11 | 4***2 | Вал карданный промежуточный с шарниром | |
| 12 | 4***5 | Вал карданный промежуточный с вилкой и шлицевой втулкой в сборе (сварка) | |
| 13 | 2***9 | Болт | |
| 15 | 3***9 | Болт | |
| 16 | 3***9 | Шплинт | |
| 17 | 3***П | Масленка в сборе | |
| 18 | 3***9 | Пряжка | |
| 19 | 4***0 | Кронштейн опоры промежуточного карданного вала | |
| 20 | 1***5 | Отражатель задний | |
| 21 | 2***9 | Болт | |
| 22 | 1***3 | Фланец-вилка карданного вала | |
| 23 | 1***А | Подушка опоры промежуточного карданного вала | |
| 24 | 4***3 | Валы карданные с промежуточной опорой в сборе | |
| 25 | 4***0 | Вал карданный заднего моста с карданом в сборе | |
| 26 | 4***1 | Вал карданный заднего моста с карданами в сборе | |
| 27 | 1***1 | Втулка распорная | |
| 28 | 1***2 | Вал карданный заднего моста с вилками в сборе | |
| 29 | 1***5 | Крестовина карданного вала с подшипниками в сборе | |
| 29 | 1***0 | Крестовина карданного вала | |
| 30 | 1***3 | Уплотнение подшипника карданного вала торцевое в сборе | |
| 31 | 1***4 | Подшипник игольчатый кардана в сборе | |
| 32 | 4***6 | Подшипник опоры карданного вала с крышкой | |
| 33 | 4***0 | Пластина | |
| 34 | 1***1 | Пластина-замок | |
| 35 | 4***1 | Вал карданный основной с карданами в сборе | |
| 36 | 4***5 | Вал карданный основной с вилкой и шлицевой втулкой в сборе | |
| 37 | 1***8 | Вилка скользящая кардана заднего моста | |
| 38 | 1***4 | Скоба | |
| 39 | 1***8 | Вилка скользящая кардана переднего моста | |
| 40 | 1***9 | Отражатель передний | |
| 41 | 4***5 | Вал карданный заднего моста с вилкой и шлицевой втулкой в сборе |
