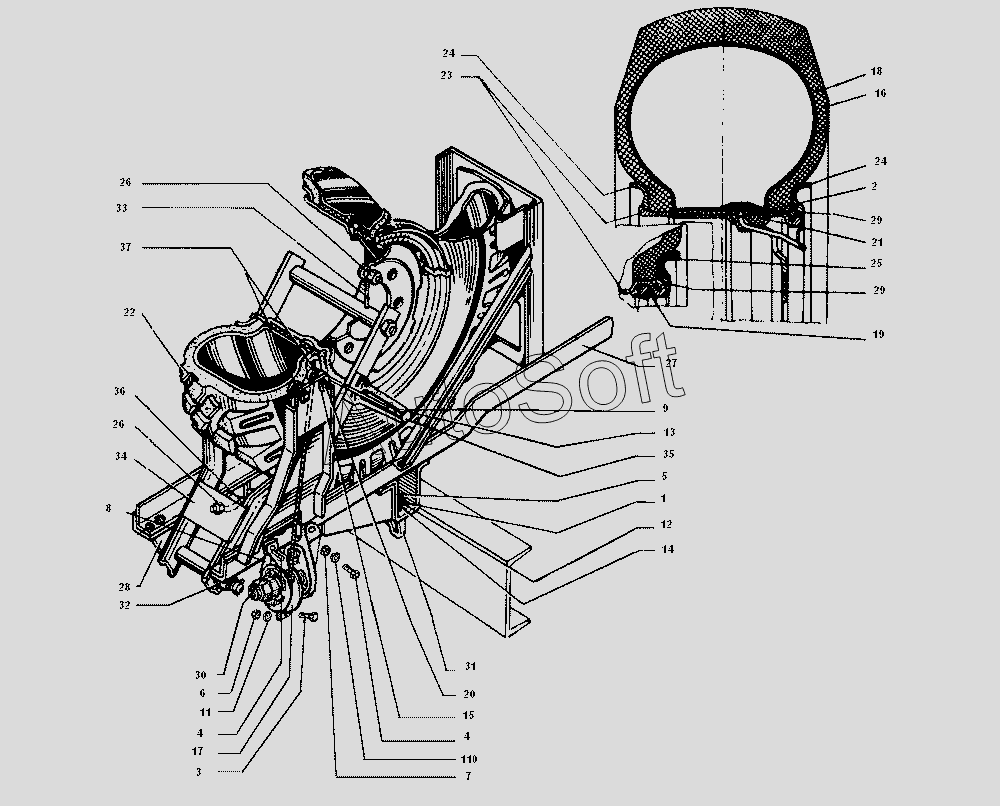

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н (2004). Установка запасного колеса на автомобиль ЗИЛ-43272Н
1
2
3
4
4
5
6
7
8
9
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
26
27
28
29
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 432720-3105024 | 4***4 | Усилитель кронштейна правый | |
| 432720-3105027 | 4***7 | Усилитель кронштейна левый | |
| 432720-3105061 | 4***1 | Упор основания | |
| В-19996 | В***6 | Золотник Ж5-33(ГОСТ 8107-75) | |
| 1 | 2***9 | Гайка | |
| 2 | 2***3 | Ободная лента 205-508 | |
| 3 | 2***9 | Болт | |
| 4 | 2***9 | Болт | |
| 5 | 2***9 | Болт | |
| 6 | 2***9 | Гайка | |
| 7 | 2***9 | Гайка | |
| 8 | 1***1 | Кожух лебедки задний | |
| 9 | 2***9 | Шайба | |
| 11 | 2***2 | Шайба пружинная | |
| 12 | 2***2 | Шайба пружинная | |
| 13 | 2***9 | Шплинт | |
| 14 | 3***9 | Шайба специальная (d=16,5, a=54, S=5,0) | |
| 15 | 4***9 | Шайба замочная | |
| 16 | 2***0 | 00Р20 мод КИ-113 | |
| 17 | 1***7 | Кожух лебедки передний | |
| 18 | 2***3 | Камера 320-508 | |
| 19 | 1***В | Груз балансировочный | |
| 20 | 1***0 | Ось ролика | |
| 21 | 1***5 | Уплотнитель | |
| 22 | 1***3 | Колесо 228Г-508 в сборе | |
| 22 | 1***1 | Колесо 228Г-508 с шиной в сборе | |
| 23 | 1***5 | Обод колеса с диском в сборе | |
| 24 | 1***Б | Кольцо бортовое | |
| 25 | 1***5 | Пружина | |
| 26 | 1***8 | Гайка | |
| 27 | 1***5 | Основание держателя запасного колеса в сборе | |
| 28 | 1***Б | Кронштейн откидного рычага задний | |
| 29 | 1***Б | Кольцо замочное | |
| 30 | 1***4 | Лебедка держателя запасного колеса в сборе | |
| 31 | 4***6 | Кронштейн крепления основания держателя запасного колеса | |
| 32 | 1***0 | Кронштейн откидного рычага передний | |
| 33 | 1***6 | Пластина крепления запасного колеса с распорной втулкой в сборе | |
| 34 | 1***0 | Рычаг держателя запасного колеса откидной в сборе | |
| 35 | 1***1 | Ось троса лебедки | |
| 36 | 1***5 | Стяжка откидного рычага | |
| 37 | 1***2 | Ролик держателя запасного колеса |
