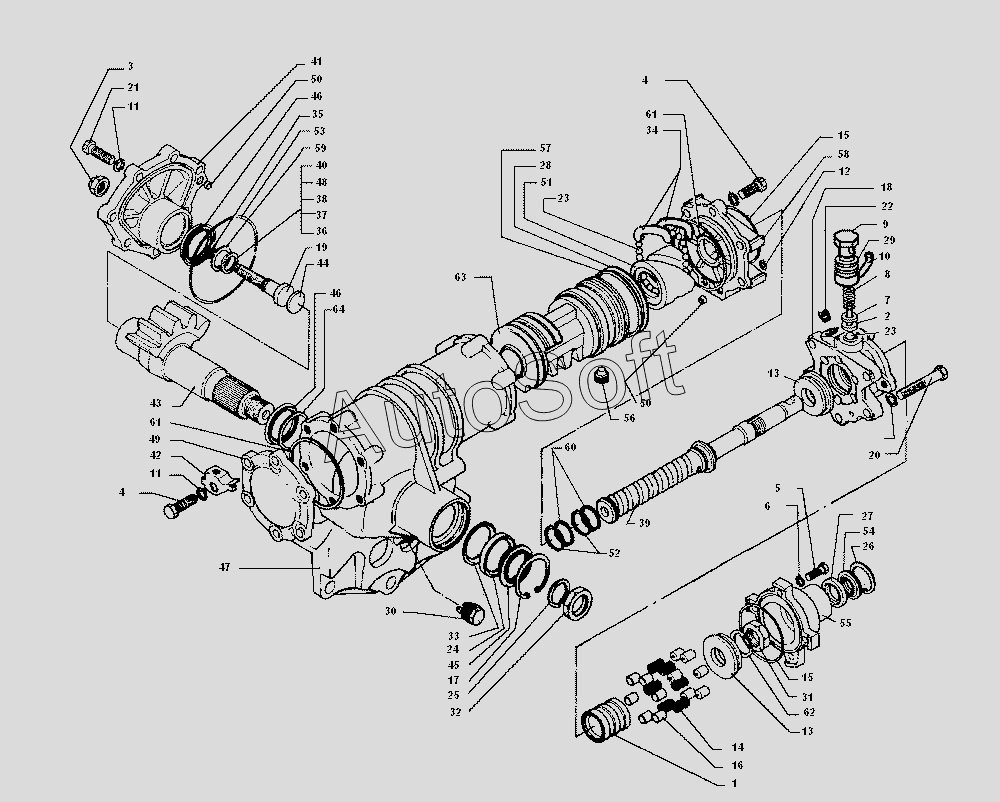

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н (2004). Рулевой механизм
1
2
4
4
5
6
7
8
9
10
11
11
12
13
13
14
15
15
16
17
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
46
47
48
49
50
50
51
52
53
54
55
56
57
58
59
60
61
61
62
63
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 137-3400020-23 | 1***3 | Механизм рулевого управления с гидроусилителем в сборе | |
| 137-3430012 | 1***2 | Комплект клапана управления гидроусилителем рулевого управления в сборе | |
| 201612-П29 | 2***9 | Болт | |
| 201614-П29 | 2***9 | Болт | |
| 201616-П29 | 2***9 | Болт крепления проставки | |
| 258559-П29 | 2***9 | Шайба пружинная крепления проставки и рулевого механизма | |
| 432720-3403016-10 | 4***0 | Проставка рулевого механизма | |
| 4331-3401378-01 | 4***1 | Крышка промежуточная в сборе | |
| 1 | 1***5 | Золотник клапана | |
| 2 | 1***6 | Направляющая пружины | |
| 4 | 2***9 | Болт | |
| 5 | 2***9 | Болт | |
| 6 | 2***2 | Шайба пружинная | |
| 7 | 1***7 | Шайба регулировочная | |
| 8 | 1***5 | Пружина предохранительного клапана | |
| 9 | 1***3 | Болт угольника | |
| 10 | 1***2 | Угольник управления гидроусилителем руля в сборе | |
| 11 | 2***2 | Шайба пружинная | |
| 12 | 1***9 | Кольцо уплотнительное | |
| 13 | 3***П | Подшипник шариковый упорный | |
| 14 | 1***3 | Пружина клапана реактивная | |
| 15 | 1***7 | Кольцо уплотнительное | |
| 16 | 1***1 | Плунжер клапана реактивный | |
| 17 | 3***2 | Кольцо стопорное манжеты вала сошки руля | |
| 18 | 1***4 | Корпус клапана управления гидроусилителем с седлом в сборе | |
| 19 | 4***Б | Винт регулировочный | |
| 20 | 4***0 | Болт | |
| 21 | 4***2 | Болт | |
| 22 | 4***8 | Пробка транспортная | |
| 23 | 3***П | Шарик 7,144 - 4+/-14 | |
| 24 | 3***П | Манжета вала сошки рулевого управления в сборе | |
| 25 | 2***2 | Шайба пружинная | |
| 26 | 3***2 | Кольцо стопорное | |
| 27 | 3***П | Манжета | |
| 28 | 3***П | Кольцо уплотнительное | |
| 29 | 3***П | Шайба уплотнительная | |
| 30 | 3***4 | Пробка магнитная | |
| 31 | 3***9 | Гайка | |
| 32 | 4***9 | Гайка | |
| 33 | 4***9 | Кольцо защитное | |
| 34 | 1***9 | Желоб шариковой гайки рулевого управления | |
| 35 | 1***Б | Кольцо уплотнительное регулировочного винта | |
| 36 | 1***Б | Шайба регулировочная 2,98 мм | |
| 37 | 1***Б | Шайба регулировочная | |
| 38 | 1***Б | Шайба регулировочная 2,86 мм | |
| 39 | 1***1 | Винт рулевого механизма | |
| 40 | 1***Б | Шайба регулировочная 2,74 мм | |
| 41 | 4***2 | Крышка боковая в сборе | |
| 41 | 4***3 | Крышка боковая | |
| 42 | 1***0 | Кронштейн крепления шланга высокого давления в сборе | |
| 43 | 4***3 | Вал сошки с регулировочным винтом в сборе | |
| 43 | 4***5 | Вал сошки рулевого управления | |
| 44 | 1***Б | Шайба упорная регулировочного винта рулевого управления | |
| 45 | 4***0 | Манжета наружная вала сошки в сборе | |
| 46 | 4***1 | Манжета | |
| 47 | 4***0 | Картер рулевого механизма в сбоое | |
| 48 | 1***Б | Шайба регулировочная 2,80 мм | |
| 49 | 4***3 | Крышка нижняя | |
| 50 | 4***1 | Втулка | |
| 51 | 1***8 | Гайка шариковая рулевого управления | |
| 52 | 1***1 | Кольцо уплотнительное | |
| 53 | 1***1 | Кольцо уплотнительное боковой крышки рулевого управления | |
| 54 | 1***1 | Манжета сальника винта рулевого управления наружная | |
| 55 | 1***А | Крышка верхняя картера рулевого управления в сборе | |
| 55 | 1***Б | Крышка картера рулевого управления верхняя | |
| 56 | 1***7 | Винт установочный шариковой гайки рулевого управления | |
| 57 | 1***Б | Кольцо уплотнительное | |
| 58 | 4***1 | Крышка промежуточная | |
| 59 | 1***5 | Кольцо стопорное регулировочного винта рулевого управления | |
| 60 | 1***1 | Кольцо поджимное | |
| 61 | 1***1 | Кольцо уплотнительное картера и нижней крышки рулевого управления | |
| 62 | 1***3 | Шайба пружинная | |
| 63 | 1***В | Рейка-поршень рулевого управления с заглушкой в сборе | |
| 64 | 4***0 | Шайба упорная |
