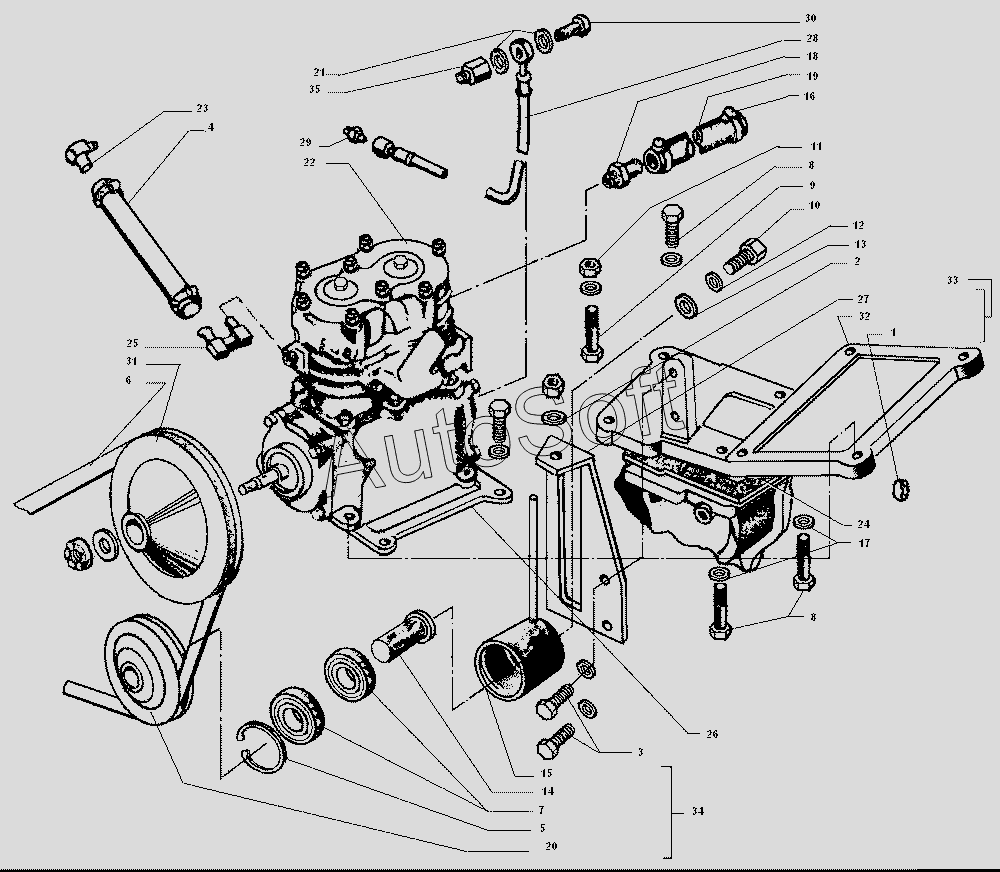

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н (2004). Установка пневмокомпрессора
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Д***А | Заглушка | |
| 2 | 1***9 | Шайба | |
| 3 | М***9 | Болт | |
| 4 | 2***6 | Рукав | |
| 5 | С***0 | Кольцо | |
| 6 | 1***0 | Ремень | |
| 7 | 6***7 | Подшипник | |
| 8 | М***9 | Болт | |
| 9 | М***6 | Болт | |
| 10 | М***6 | Болт | |
| 11 | М***9 | Гайка | |
| 12 | 1***6 | Шайба | |
| 13 | 1***9 | Шайба | |
| 14 | 2***А | Ось | |
| 15 | 2***0 | Корпус ролика | |
| 16 | Х***9 | Хомут стяжной | |
| 17 | 1***6 | Шайба | |
| 18 | 2***7 | Штуцер | |
| 19 | 2***6 | Рукав | |
| 20 | 2***А | Шкив ролика | |
| 21 | 3***1 | Прокладка | |
| 22 | 4***9 | Компрессор | |
| 23 | 2***А | Штуцер | |
| 24 | 2***А | Прокладка | |
| 25 | 2***А | Штуцер | |
| 26 | 2***3 | Прокладка | |
| 27 | 2***0 | Стойка | |
| 28 | 2***1 | Маслопровод | |
| 29 | 2***2 | Штуцер | |
| 30 | 2***3 | Болт штуцера | |
| 31 | 2***0 | Шкив | |
| 32 | 2***А | Кронштейн | |
| 33 | 2***0 | Кронштейн | |
| 34 | 2***А | Ролик натяжной | |
| 35 | 2***4 | Штуцер |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
