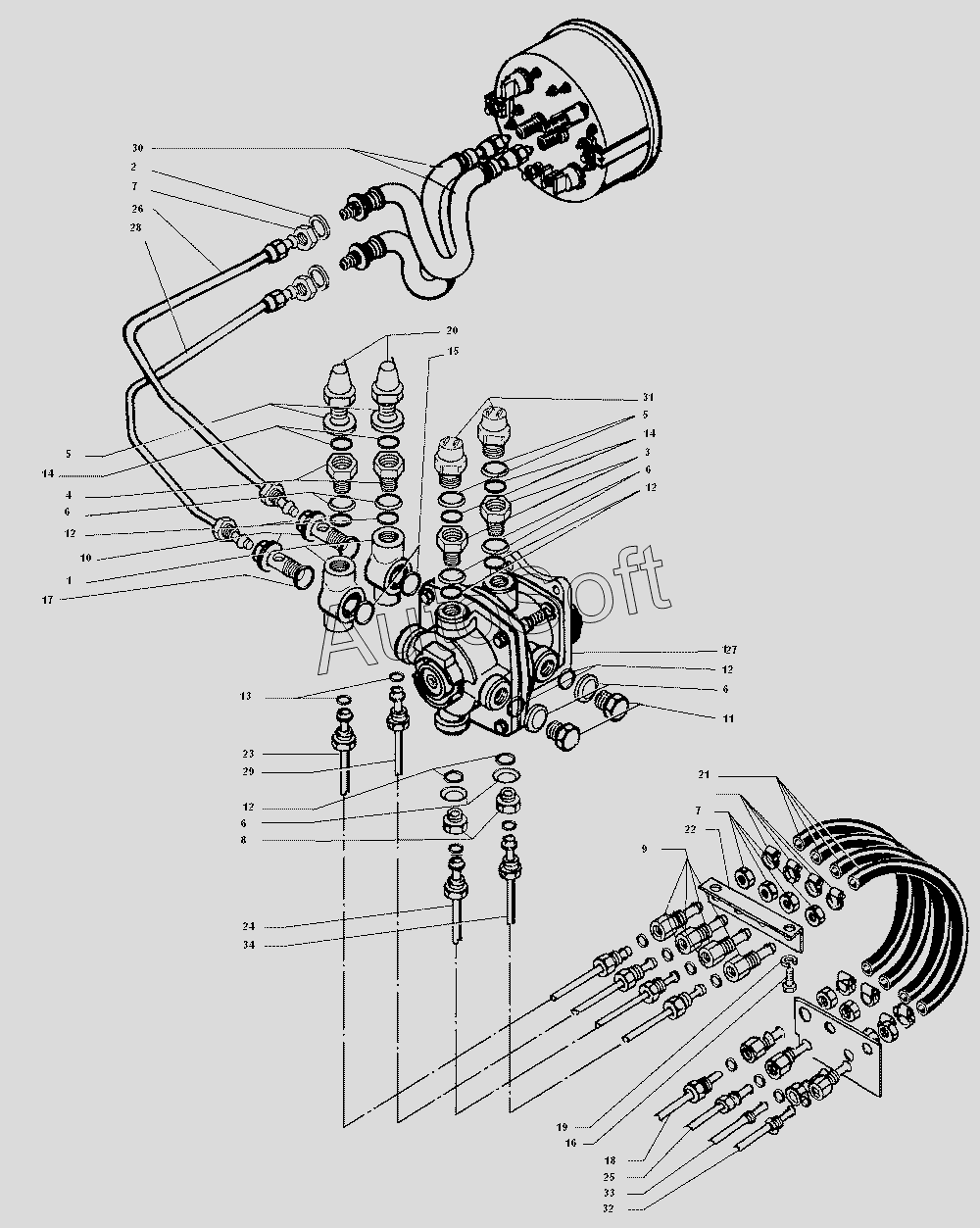

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н (2004). Установка тормозного крана и трубок воздушного манометра
1
2
3
4
5
5
6
6
6
6
7
7
8
9
10
11
12
12
12
12
13
13
14
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***1 | Тройник | |
| 2 | 2***2 | Шайба пружинная | |
| 3 | 3***9 | Штуцер | |
| 4 | 3***1 | Тройник | |
| 5 | 3***1 | Обойма | |
| 6 | 3***1 | Обойма | |
| 7 | 2***9 | Гайка | |
| 8 | 3***1 | Штуцер | |
| 9 | 3***1 | Штуцер | |
| 10 | 3***9 | Болт | |
| 11 | 3***9 | Пробка предохранительная | |
| 12 | 3***П | Кольцо уплотнительное | |
| 13 | 4***4 | Кольцо уплотнительное | |
| 14 | 4***7 | Кольцо уплотнительное | |
| 15 | 4***1 | Кольцо | |
| 16 | 2***9 | Болт | |
| 17 | 4***0 | Кольцо | |
| 18 | 5***6 | Трубка от воздушного баллона передних тормозов к тормозному крану в сборе | |
| 19 | 2***2 | Шайба пружинная | |
| 20 | 4***1 | Датчик аварийного давления воздуха в сборе | |
| 21 | 4***7 | Шланг | |
| 22 | 4***0 | Кронштейн | |
| 23 | 4***8 | Трубка от воздушного баллона передних тормозов к тормозному крану в сборе | |
| 24 | 4***0 | Трубка от тормозного крана к передним тормозам в сборе | |
| 25 | 5***4 | Трубка от воздушного баллона задних тормозов к тормозному крану в сборе | |
| 26 | 4***4 | Трубка от воздушного манометра в сборе | |
| 27 | 1***8 | Кран тормозной в сборе | |
| 28 | 4***8 | Трубка к воздушному манометру в сборе | |
| 29 | 4***6 | Трубка от воздушного баллона задних тормозов к тормозному крану в сборе | |
| 30 | 1***0 | Шланг в сборе | |
| 31 | 4***1 | Выключатель сигналов торможения ММ125Д или 2802.3829 | |
| 32 | 5***0 | Трубка от тормозного крана к задним тормозам в сборе | |
| 33 | 1***8 | Трубка от воздушных баллонов задних тормозов к тормозному крану в сборе | |
| 34 | 4***8 | Трубка от тормозного крана к задним тормозам в сборе |
