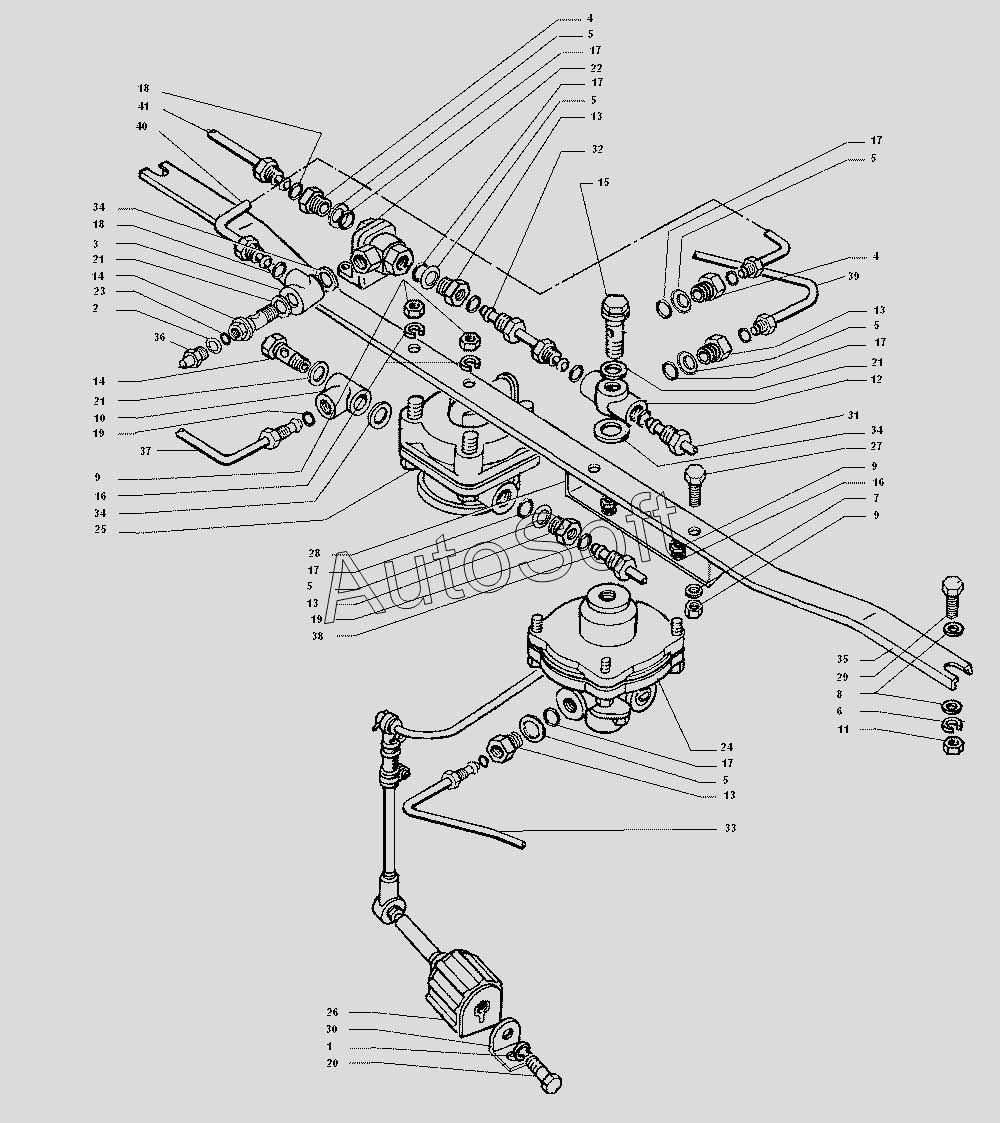

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н (2004). Установка регулятора тормозных сил и ускорительного клапана
32
23
24
25
26
27
28
29
30
31
22
33
34
34
34
35
36
37
38
39
40
41
12
2
3
4
4
5
5
5
5
5
5
6
7
9
9
9
10
11
1
13
13
13
13
14
14
15
16
16
17
17
17
17
17
17
18
18
19
19
20
21
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***2 | Шайба пружинная | |
| 2 | 3***1 | Обойма | |
| 3 | 3***1 | Угольник | |
| 4 | 3***9 | Штуцер ввертной | |
| 5 | 3***1 | Обойма | |
| 6 | 2***2 | Шайба пружинная | |
| 7 | 2***2 | Шайба пружинная | |
| 9 | 2***9 | Гайка | |
| 10 | 3***1 | Угольник | |
| 11 | 2***9 | Гайка | |
| 12 | 3***1 | Тройник | |
| 13 | 3***1 | Штуцер | |
| 14 | 3***9 | Болт полый | |
| 15 | 3***9 | Болт | |
| 16 | 3***2 | Шайба пружинная специальная | |
| 17 | 3***П | Кольцо уплотнительное | |
| 18 | 4***3 | Кольцо уплотнительное | |
| 19 | 4***4 | Кольцо уплотнительное | |
| 20 | 2***9 | Болт | |
| 21 | 4***0 | Кольцо | |
| 22 | 1***0 | Клапан двухмагистральный перепускной в сборе | |
| 23 | 4***7 | Кольцо уплотнительное | |
| 24 | 1***0 | Упругий элемент в сборе | |
| 25 | 1***0 | Клапан ускорительный в сборе | |
| 26 | 1***0 | Регулятор тормозных сил в сборе | |
| 27 | 2***9 | Болт | |
| 28 | 4***9 | Кронштейн | |
| 29 | 2***9 | Болт | |
| 30 | 5***9 | Кронштейн | |
| 31 | 5***2 | Трубка от тормозного крана к регулятору тормозных сил в сборе | |
| 32 | 4***6 | Трубка соединительная | |
| 33 | 5***8 | Трубка от регулятора тормозных сил к задним тормозным камерам в сборе | |
| 34 | 4***1 | Кольцо | |
| 35 | 1***7 | Кронштейн | |
| 36 | 4***1 | Датчик аварийного давления воздуха в сборе | |
| 37 | 5***6 | Трубка от ускорительного клапана к правой задней тормозной камере в сборе | |
| 38 | 5***4 | Трубка от ускорительного клапана к левой задней тормозной камере в сборе | |
| 39 | 5***8 | Трубка от тройного защитного клапана к ускорительному клапану в сборе | |
| 40 | 4***6 | Трубка от крана стояночного тормоза к ускорительному клапану четвертая | |
| 41 | 5***2 | Трубка от крана стояночного тормоза к двухмагистральному клапану в сборе |
