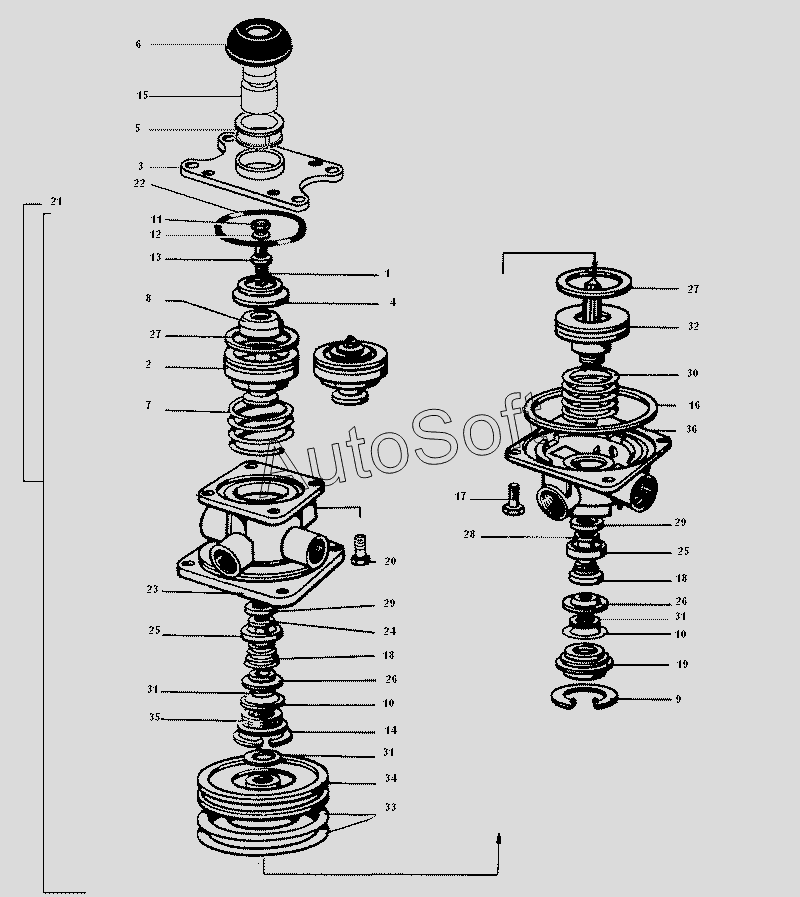

Каталог запасных частей к технике: ЗИЛ-43272Н, 43273Н (2004). Двухсекционный тормозной кран
28
19
20
21
22
23
24
25
25
26
26
27
27
18
18
29
29
30
31
31
31
32
33
34
35
36
9
1
2
3
4
5
6
7
8
10
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 100-3514208 | 1***8 | Кран тормозной в сборе | |
| 1 | 3***9 | Винт установочный | |
| 2 | 1***2 | Поршень верхний | |
| 3 | 1***2 | Крышка | |
| 4 | 1***6 | Тарелка пружины | |
| 5 | 1***7 | Втулка рычага | |
| 6 | 1***1 | Оболочка защитная | |
| 7 | 1***0 | Пружина | |
| 8 | 1***5 | Элемент уравновешивающий | |
| 9 | 4***2 | Кольцо упорное | |
| 10 | 1***9 | Кольцо | |
| 11 | 2***9 | Гайка | |
| 12 | 3***2 | Шайба пружинная | |
| 13 | 3***9 | Шайба | |
| 14 | 4***1 | Кольцо упорное | |
| 15 | 1***8 | Толкатель | |
| 16 | 1***9 | О-образное кольцо | |
| 17 | 2***9 | Болт | |
| 18 | 1***6 | Пружина | |
| 19 | 1***4 | Окно выпускное в сборе | |
| 20 | 2***9 | Болт | |
| 21 | 1***0 | Кран тормозной двухсекционный в сборе | |
| 22 | 1***3 | Кольцо прокладочное опорной плиты | |
| 23 | 1***0 | Корпус верхний тормозного крана | |
| 24 | 1***2 | Корпус клапана | |
| 25 | 1***4 | Колпачок | |
| 26 | 1***7 | Кольцо опорное | |
| 27 | 1***5 | Кольцо | |
| 28 | 1***2 | Корпус клапана | |
| 29 | 1***3 | Кольцо клапана | |
| 30 | 1***6 | Пружина | |
| 31 | 1***8 | О-образное кольцо | |
| 32 | 1***4 | Поршень малый | |
| 33 | 1***3 | Кольцо | |
| 34 | 1***2 | Поршень большой | |
| 35 | 1***0 | Обойма | |
| 36 | 1***0 | Корпус нижний |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
