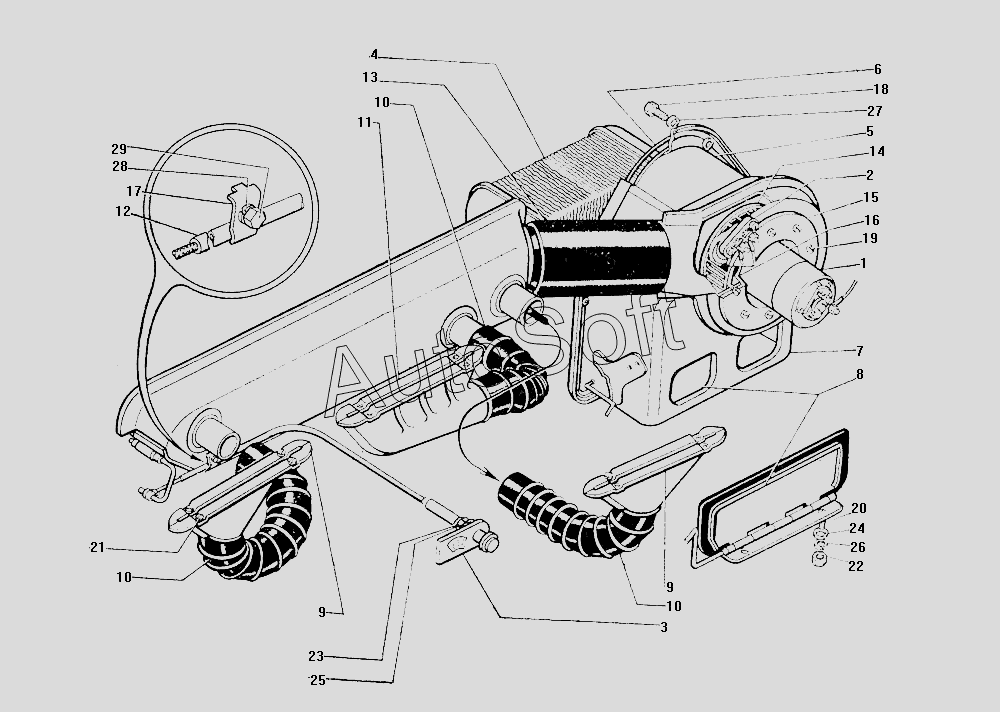

Каталог запасных частей к технике: ЗИЛ-130 (1985). Схема отопления и вентиляции кабины
1
2
3
4
5
6
7
8
9
9
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-8101010-10 | 1***0 | Отопитель | |
| 130-8101810-11 | 1***1 | Рабочее колесо с электродвигателем в сборе | |
| 130К-8101010 | 1***0 | Отопитель | |
| 202019-П8 | 2***8 | Винт крепления рабочего колеса | |
| 1 | 1***0 | Электродвигатель вентилятора отопителя 192.3730 | |
| 2 | 1***6 | Сопротивление электродвигателя отопителя | |
| 3 | 1***1 | Табличка указательная кнопок управления выключателем стеклоочистителя и ручкой заслонки отопителя | |
| 4 | 1***А | Радиатор отопителя в сборе | |
| 5 | 1***Б | Кожух отопителя в сборе | |
| 6 | 1***3 | Уплотнитель кожуха отопителя | |
| 7 | 1***А | Кожух с вентилятором в сборе | |
| 8 | 1***6 | Заслонка кожуха отопителя в сборе | |
| 9 | 1***0 | Сопло обдува ветрового стекла в сборе | |
| 10 | 1***А | Шланг обдува ветрового стекла | |
| 11 | 1***0 | Сопло обдува ветрового стекла среднее в сборе | |
| 12 | 1***1 | Тяга управления заслонкой канала отопления и обдува стекла в сборе | |
| 13 | 1***3 | Шланг вентилятора соединительный | |
| 14 | 1***2 | Рабочее колесо вентилятора в сборе | |
| 15 | 1***1 | Фланец крепления электродвигателя | |
| 16 | 1***9 | Прокладка электродвигателя отопителя | |
| 17 | 1***1 | Прижим троса тяги | |
| 18 | 2***8 | Болт | |
| 19 | 2***8 | Винт | |
| 20 | 2***8 | Винт | |
| 21 | 2***8 | Винт | |
| 22 | 2***8 | Гайка | |
| 23 | 2***8 | Гайка | |
| 24 | 2***8 | Шайба | |
| 25 | 2***8 | Шайба регулировочная | |
| 26 | 2***2 | Шайба пружинная | |
| 27 | 2***2 | Шайба пружинная | |
| 28 | 2***2 | Шайба пружинная | |
| 29 | 3***8 | Болт |
