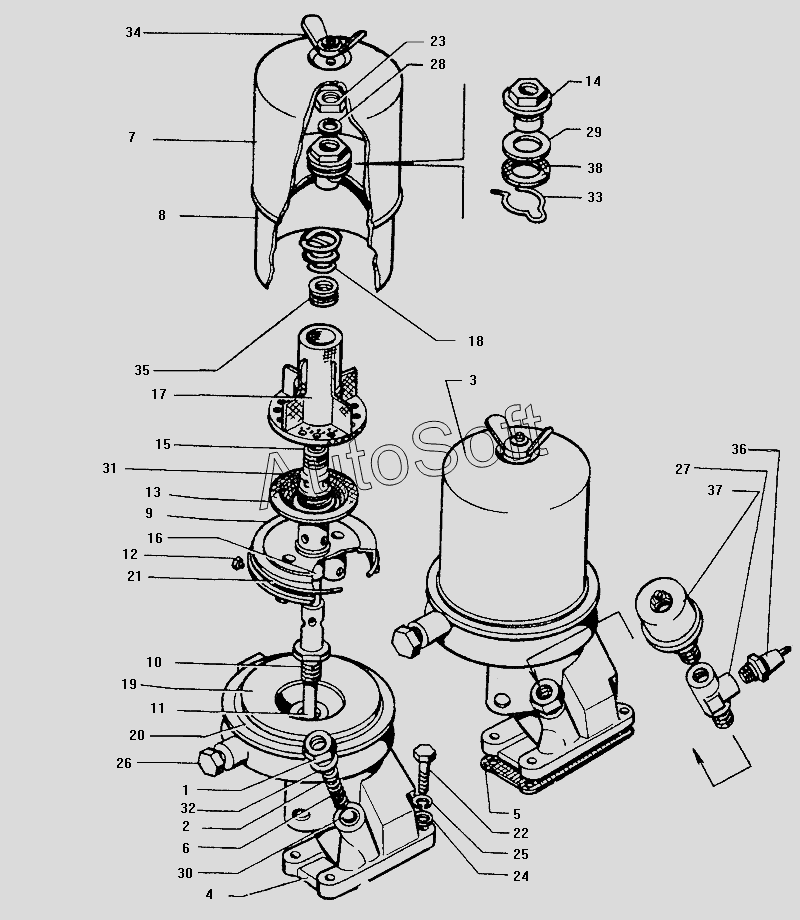

Каталог запасных частей к технике: ЗИЛ-130 (1985). Центробежный фильтр очистки масла (полнопоточная центрифуга)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | Штуцер перепускного клапана | |
| 2 | 1***3 | Стакан штуцера | |
| 3 | 1***1 | Фильтр очистки масла в сборе | |
| 4 | 1***0 | Корпус фильтра очистки масла в сборе | |
| 5 | 1***0 | Прокладка корпуса фильтра очистки масла | |
| 6 | 1***3 | Пружина перепускного клапана | |
| 7 | 1***2 | Кожух центрифуги | |
| 8 | 1***0 | Крышка корпуса центрифуги в сборе | |
| 9 | 1***0 | Корпус центрифуги со втулками в сборе | |
| 10 | 1***0 | Ось центрифуги | |
| 11 | 1***0 | Трубка оси центрифуги | |
| 12 | 1***3 | Жиклер центрифуги | |
| 13 | 1***2 | Фильтр центрифуги в сборе | |
| 14 | 1***0 | Гайка центрифуги | |
| 15 | 1***0 | Втулка верхняя | |
| 16 | 1***0 | Втулка центрифуги нижняя | |
| 17 | 1***0 | Вставка центрифуги | |
| 18 | 1***3 | Пружина вставки центрифуги | |
| 19 | 1***5 | Щиток отражательный | |
| 20 | 1***7 | Прокладка кожуха центрифуги | |
| 21 | 1***9 | Кольцо крышки корпуса центрифуги уплотнительное нижнее | |
| 22 | 2***8 | Болт | |
| 23 | 2***8 | Гайка | |
| 24 | 2***8 | Шайба | |
| 25 | 2***2 | Шайба пружинная | |
| 26 | 2***9 | Пробка КГ1/4" | |
| 27 | 3***П | Тройник | |
| 28 | 3***4 | Шайба упорная | |
| 29 | 3***П | Шайба | |
| 30 | 3***П | Шарик | |
| 31 | 3***П | Кольцо уплотнительное | |
| 32 | 3***П | Прокладка | |
| 33 | 3***П | Кольцо стопорное | |
| 34 | 4***5 | Гайка-барашек | |
| 35 | 4***1 | Подшипник | |
| 36 | 4***0 | Датчик сигнализатора давления масла ММ111Д | |
| 37 | 4***0 | Датчик указателя давления масла ММ355 | |
| 38 | 6***1 | Прокладка гайки ротора |
