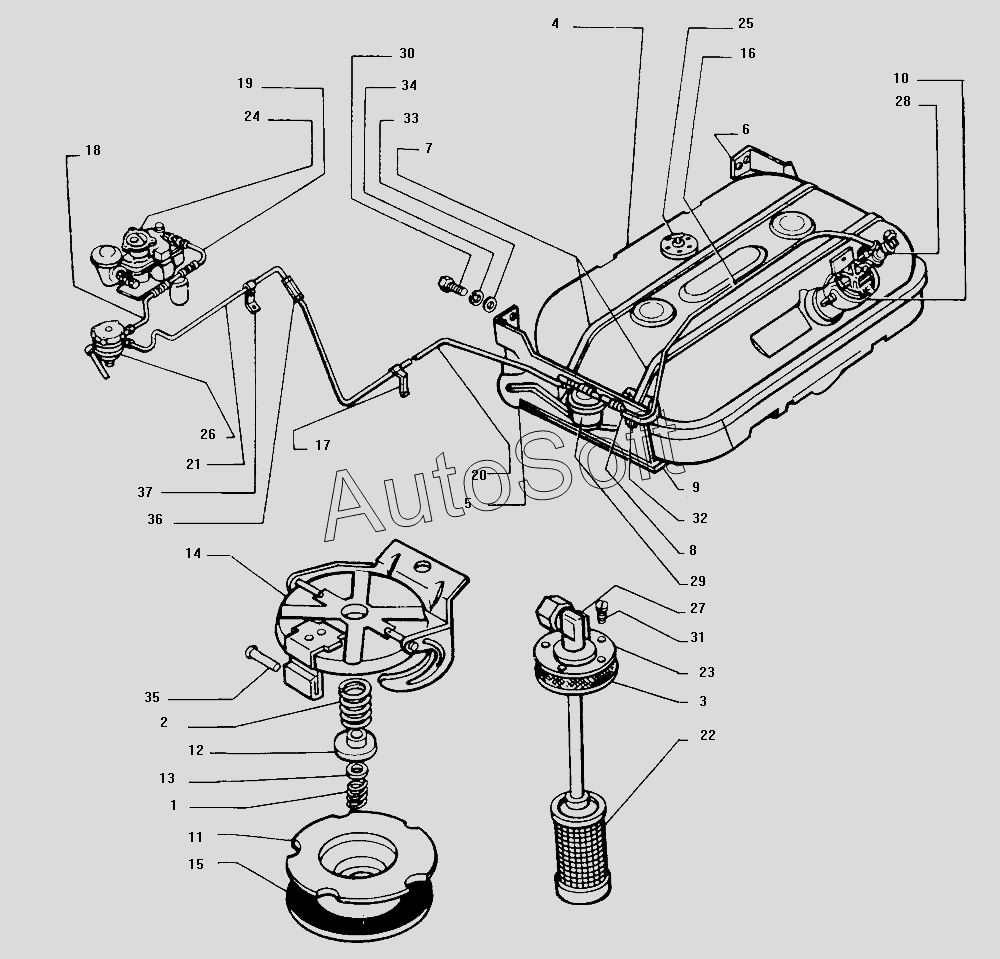

Каталог запасных частей к технике: ЗИЛ-130 (1985). Схема питания двигателя автомобилей ЗИЛ-130, ЗИЛ-130Д1, ЗИЛ-130Е, ЗИЛ-130Г
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1107010-81 | 1***1 | Карбюратор К90 со штуцером в сборе | |
| 201458-П29 | 2***9 | Болт | |
| 201540-П29 | 2***9 | Болт | |
| 220077-П8 | 2***8 | Винт | |
| 250464-П8 | 2***8 | Гайка | |
| 250510-П8 | 2***8 | Гайка | |
| 252003-П8 | 2***8 | Шайба | |
| 252005-П29 | 2***9 | Шайба | |
| 252007-П29 | 2***9 | Шайба | |
| 252133-П2 | 2***2 | Шайба пружинная | |
| 252155-П2 | 2***2 | Шайба пружинная | |
| 262542-П29 | 2***9 | Пробка КГ1/4" | |
| 1 | 1***0 | Пружина впускного клапана | |
| 2 | 1***5 | Пружина выпускного клапана | |
| 3 | 1***Б | Прокладка фланца приемной трубы | |
| 4 | 1***Г | Бак топливный в сборе | |
| 5 | 1***В | Кронштейн крепления топливного бака передний | |
| 6 | 1***В | Кронштейн крепления топливного бака задний | |
| 7 | 1***Б | Хомут крепления топливного бака в сборе | |
| 8 | 1***5 | Прокладка хомута крепления топливного бака | |
| 9 | 1***2 | Балка крепления топливного бака в сборе | |
| 10 | 1***Б | Пробка топливного бака | |
| 11 | 1***Б | Корпус в сборе | |
| 12 | 1***А | Клапан выпускной топливного бака | |
| 13 | 1***0 | Клапан впускной топливного бака | |
| 14 | 1***Б | Облицовка пробки топливного бака в сборе | |
| 15 | 1***Б | Прокладка пробки топливного бака | |
| 16 | 1***2 | Трубка от бака к фильтру-отстойнику | |
| 17 | 1***9 | Скоба крепления топливопроводов | |
| 18 | 1***Г | Трубка от топливного насоса к фильтру тонкой очистки в сборе | |
| 19 | 1***Г | Трубка от фильтра тонкой очистки к карбюратору в сборе | |
| 20 | 1***Б | Трубка от фильтра-отстойника продольная в сборе | |
| 21 | 1***В | Трубка от фильтра-отстойника передняя в сборе | |
| 22 | 1***В | Фильтр приемной трубки в сборе | |
| 23 | 1***А | Фланец крепления фильтра приемной трубки топливного бака | |
| 24 | 1***2 | Карбюратор К88АТ со штуцером в сборе | |
| 25 | 1***0 | Датчик указателя уровня топлива типа БМ165-Б | |
| 26 | 1***Б | Насос топливный в сборе | |
| 27 | 1***А | Угольник с трубкой в сборе | |
| 28 | 1***Б | Трубка приемная топливного бака с фильтром в сборе | |
| 29 | 1***А | Фильтр-отстойник бензина в сборе | |
| 30 | 2***9 | Болт | |
| 31 | 2***8 | Винт | |
| 32 | 2***8 | Гайка | |
| 33 | 2***8 | Гайка | |
| 34 | 2***2 | Шайба пружинная | |
| 35 | 2***8 | Заклепка-ось | |
| 36 | 3***9 | Штуцер | |
| 37 | 3***8 | Скоба-хомут |
