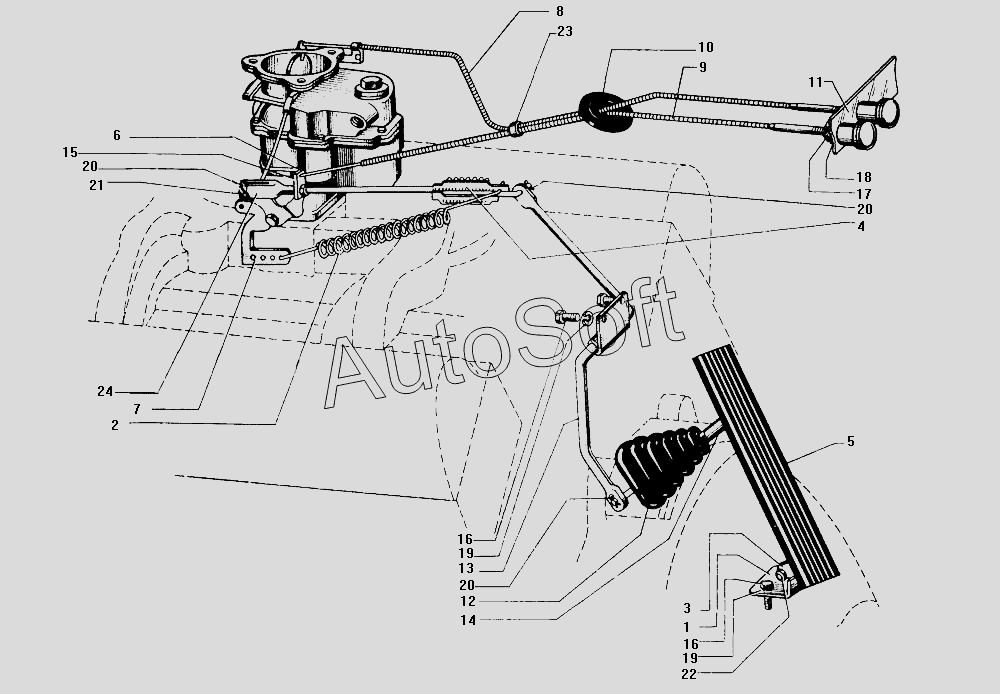

Каталог запасных частей к технике: ЗИЛ-130 (1985). Управление карбюратором
9
24
23
22
21
20
20
20
19
19
18
17
16
16
15
14
13
12
11
10
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130К-1108032 | 1***2 | Тяга с валиком в сборе | |
| 220105-П8 | 2***8 | Винт | |
| 250508-П29 | 2***9 | Гайка | |
| 252134-П2 | 2***2 | Шайба пружинная | |
| 301052-П8 | 3***8 | Болт | |
| 1 | 1***2 | Кронштейн педали | |
| 2 | 1***5 | Пружина оттяжная | |
| 3 | 1***0 | Педаль акселератора в сборе | |
| 4 | 1***2 | Тяга акселератора промежуточная в сборе | |
| 5 | 1***Б | Накладка педали акселератора | |
| 5 | 1***А | Накладка педали акселератора | |
| 6 | 1***А | Ушко пружины | |
| 7 | 1***1 | Скоба | |
| 8 | 1***Б | Тяга воздушной заслонки карбюратора в сборе | |
| 9 | 1***Б | Тяга ручного управления акселератором в сборе | |
| 10 | 1***3 | Втулка уплотнительная | |
| 11 | 1***А | Табличка кнопок управления указательная | |
| 11 | 1***3 | Таблица указательная кнопок управлении тягами воздушной заслонки и ручного газа | |
| 12 | 1***7 | Уплотнитель тяги акселератора | |
| 13 | 1***0 | Валик акселератора с кронштейном в сборе | |
| 14 | 1***4 | Тяга педали акселератора в сборе | |
| 15 | 1***5 | Зажим жилы троса тяги ручного управления акселератором | |
| 16 | 2***9 | Болт | |
| 17 | 2***9 | Гайка | |
| 18 | 2***9 | Шайба | |
| 19 | 2***2 | Шайба пружинная | |
| 20 | 2***9 | Шплинт | |
| 21 | 2***9 | Палец | |
| 22 | 2***9 | Палец | |
| 23 | 3***9 | Хомутик ленточный | |
| 24 | 5***8 | Вилка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
