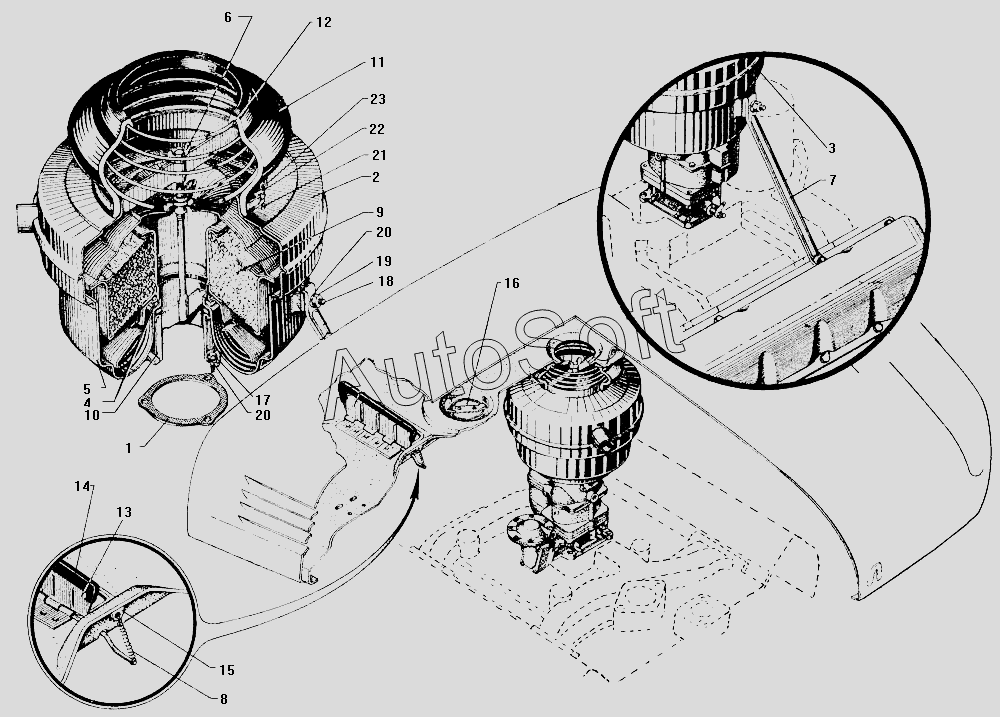

Каталог запасных частей к технике: ЗИЛ-130 (1985). Воздушный фильтр ВМ-16 и его установка
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***9 | Прокладка всасывающего патрубка | |
| 2 | 1***1 | Крышка переходника фильтра в сборе | |
| 3 | 1***0 | Фильтр воздушный ВМ-16 в сборе | |
| 4 | 1***6 | Прокладка | |
| 5 | 1***5 | Корпус воздушного фильтра в сборе | |
| 6 | 1***1 | Шпилька крышки переходника с гайкой-барашком в сборе | |
| 7 | 1***2 | Кронштейн | |
| 8 | 1***6 | Пружина заслонки | |
| 9 | 1***1 | Элемент фильтрующий в сборе | |
| 10 | 1***6 | Патрубок в сборе | |
| 11 | 1***0 | Воздухосборник воздушного фильтра | |
| 12 | 1***9 | Пружина воздухосборника распорная | |
| 13 | 1***4 | Заслонка воздуховода в сборе | |
| 14 | 1***7 | Уплотнитель заслонки воздуховода | |
| 15 | 1***1 | Скоба крепления пружины заслонки | |
| 16 | 1***Б | Пробка воздухозаборника в сборе | |
| 17 | 2***8 | Болт | |
| 18 | 2***8 | Болт | |
| 19 | 2***8 | Гайка | |
| 20 | 2***2 | Шайба пружинная | |
| 21 | 3***8 | Шплинт | |
| 22 | 3***8 | Пряжка хомута | |
| 23 | 3***8 | Лента хомута |
