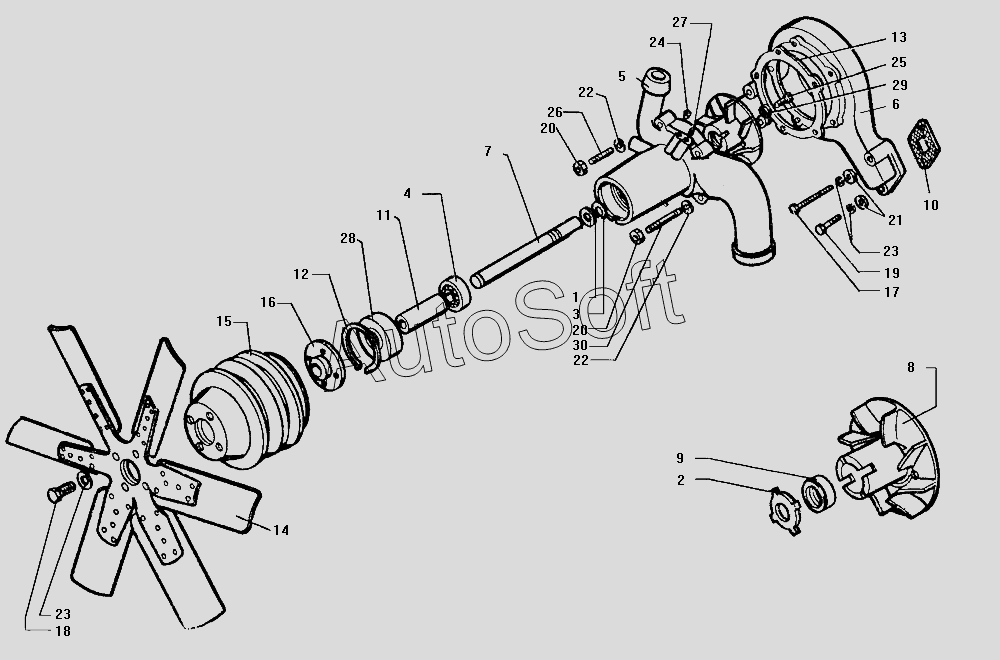

Каталог запасных частей к технике: ЗИЛ-130 (1985). Водяной насос и вентилятор
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
22
22
23
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 130-1307009-Б3 | 1***3 | Насос водяной со шкивом в сборе (комплект) | |
| 130-1307010-Б4 | 1***4 | Насос водяной в сборе | |
| 1 | 1***6 | Водосбрасыватель | |
| 2 | 1***3 | Шайба уплотняющая сальника крыльчатки водяного насоса | |
| 3 | 1***4 | Кольцо пружинное | |
| 4 | 1***1 | Подшипник задний | |
| 5 | 1***4 | Корпус подшипников с крыльчаткой в сборе | |
| 5 | 1***Б | Корпус подшипников | |
| 6 | 1***5 | Корпус водяного насоса | |
| 7 | 1***Г | Вал водяного насоса | |
| 8 | 1***4 | Крыльчатка в сборе с пластиной | |
| 9 | 1***4 | Уплотнитель водяного насоса в сборе | |
| 10 | 1***8 | Прокладка водяного насоса | |
| 11 | 1***2 | Втулка распорная | |
| 12 | 1***3 | Кольцо упорное переднего подшипника водяного насоса | |
| 13 | 1***6 | Прокладка корпуса подшипников водяного насоса | |
| 14 | 1***6 | Вентилятор системы охлаждения в сборе | |
| 15 | 1***3 | Шкив вентилятора | |
| 16 | 1***Б | Ступица шкива вентилятора | |
| 17 | 2***8 | Болт длинный | |
| 18 | 2***8 | Болт | |
| 19 | 2***8 | Болт | |
| 20 | 2***8 | Гайка | |
| 21 | 2***8 | Шайба | |
| 22 | 2***2 | Шайба пружинная | |
| 23 | 2***2 | Шайба пружинная | |
| 24 | 2***8 | Пробка КГ 1/8" | |
| 25 | 3***8 | Болт | |
| 26 | 3***8 | Шпилька | |
| 27 | 3***П | Масленка в сборе | |
| 28 | 3***П | Подшипник передний | |
| 29 | 3***П | Шайба | |
| 30 | 3***8 | Шпилька длинная |
